Продукты

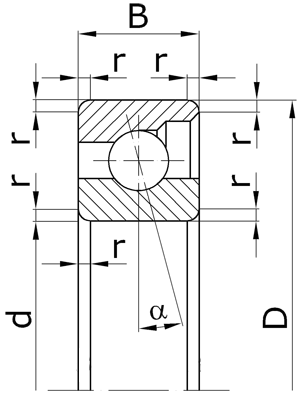

Подшипники шариковые радиально-упорные однорядные неразъемные со скосом на наружном кольце с углом контакта α=12º

d - номинальный диаметр отверстия внутреннего кольца;

D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;

B - номинальная ширина подшипника;

r - номинальная координата монтажной фаски;

α - угол контакта.

Основные размеры подшипников
Обозначение Размеры, мм Масса, кг
по ГОСТу международное d D B r
Серия ширин 0, серия диаметров 1.
36016 - 6 17 6 0,5 0,010
36017 - 7 19 6 0,5 0,012
36018 - 8 22 7 0,5 0,015
36019 - 9 24 7 0,5 0,018
36100 - 10 26 8 0,5 0,020
36101 - 12 28 8 0,5 0,025
36102 - 15 32 9 0,5 0,030
36103 - 17 35 10 0,5 0,040
36104 - 20 42 12 1,0 0,070
36105 - 25 47 12 1,0 0,080
36106 - 30 55 13 1,5 0,120
36107 - 35 62 14 1,5 0,160
36108 - 40 68 15 1,5 0,195
36109 - 45 75 16 1,5 0,250
36110 - 50 80 16 1,5 0,270
36111 - 55 90 18 2,0 0,395
36112 - 60 95 18 2,0 0,420
36113 - 65 100 18 2,0 0,450
36114 - 70 110 20 2,0 0,620
36115 - 75 115 20 2,0 0,655
36116 - 80 125 22 2,0 0,875
36117 - 85 130 22 2,0 0,915
36118 - 90 140 24 2,5 1,190
36120 - 100 150 24 2,5 1,290
36122 - 110 170 28 3,0 2,020
Серия ширин 0, серия диаметров 2.
36200 - 10 30 9 1,0 0,030
36201 - 12 32 10 1,0 0,040
36202 - 15 35 11 1,0 0,050
36203 - 17 40 12 1,0 0,070
36204 - 20 47 14 1,5 0,110
36205 - 25 52 15 1,5 0,135
36206 - 30 62 16 1,5 0,200
36207 - 35 72 17 2,0 0,290
36208 - 40 80 18 2,0 0,370
36209 - 45 85 19 2,0 0,425
36210 - 50 90 20 2,0 0,480
36211 - 55 100 21 2,5 0,630
36212 - 60 110 22 2,5 0,800
36213 - 65 120 23 2,5 1,000
36214 - 70 125 24 2,5 1,100
36215 - 75 130 25 2,5 1,475
36216 - 80 140 26 3,0 1,840
36217 - 85 150 28 3,0 2,210
36218 - 90 160 30 3,0 2,260
36219 - 95 170 32 3,5 2,630
36220 - 100 180 34 3,5 3,320
Серия ширин 0, серия диаметров 3.
36300 - 10 35 11 1,0 0,057
36301 - 12 37 12 1,5 0,067
36302 - 15 42 13 1,5 0,093
36303 - 17 47 14 1,5 0,122
36304 - 20 52 15 2,0 0,159
36305 - 25 62 17 2,0 0,254
36306 - 30 72 19 2,0 0,383
36307 - 35 80 21 2,5 0,507
36308 - 40 90 23 2,5 0,695
36309 - 45 100 25 2,5 0,927
36310 - 50 110 27 3,0 1,200
36311 - 55 120 29 3,0 1,550
36312 - 60 130 31 3,5 1,940
36313 - 65 140 33 3,5 2,380
36314 - 70 150 35 3,5 2,890
36315 - 75 160 37 3,5 3,470
36316 - 80 170 39 3,5 4,120
36317 - 85 180 41 4,0 4,840
36318 - 90 190 43 4,0 5,650
Серия ширин 1, серия диаметров 9.
1036900 - 10 22 6 0,5 0,010
1036901 - 12 24 6 0,5 0,011
1036902 - 15 28 7 0,5 0,016
1036903 - 17 30 7 0,5 0,017
1036904 - 20 37 9 0,5 0,035
1036905 - 25 42 9 0,5 0,040
1036906 - 30 47 9 0,5 0,047
1036907 - 35 55 10 1,0 0,076
1036908 - 40 62 12 1,0 0,108
1036909 - 45 68 12 1,0 0,127
1036910 - 50 72 12 1,0 0,130
1036911 - 55 80 13 1,5 0,178
1036912 - 60 85 13 1,5 0,192
1036913 - 65 90 13 1,5 0,206
1036914 - 70 100 16 1,5 0,333
1036915 - 75 105 16 1,5 0,354
1036916 - 80 110 16 1,5 0,373
1036917 - 85 120 18 2,0 0,531
1036918 - 90 125 18 2,0 0,559
1036920 - 100 140 20 2,0 0,796
1036922 - 110 150 20 2,0 0,844
1036924 - 120 165 22 2,0 1,160
1036926 - 130 180 24 2,5 1,540
1036928 - 140 190 24 2,5 1,620
1036930 - 150 210 28 3,0 2,540
1036932 - 160 220 28 3,0 2,670
1036934 - 170 230 28 3,0 2,810
1036936 - 180 250 33 3,0 4,230
1036938 - 190 260 33 3,0 4,350
1036940 - 200 280 38 3,5 6,250
1036944 - 220 300 38 3,5 6,580
1036948 - 240 320 38 3,5 7,030

Масса подшипников рассчитана для плотности стали 7,85 кг/дм3.
