Упорные фасонные кольца

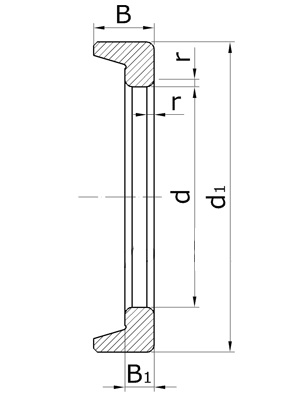

d- номинальный диаметр отверстия;

d1 - номинальный наружный диаметр кольца;

B - номинальная ширина кольца;

B1 - номинальная величина выступания фасонного упорного кольца за торец внутреннего кольца подшипника;

r - номинальная координата монтажной фаски.

Основные размеры упорных фасонных колец
Обозначение Размеры, мм Масса, кг
d d1 B B1 r
Серия ширин 0, серия диаметров 1.
X105 25 32,7 6,25 3 0,5 -
X106 30 38,9 6,50 3 1 -
X107 35 44,6 7,75 4 1 -
X108 40 49,8 8,00 4 1 0,027
X109 45 55,5 8,25 4 1 0,032
X110 50 60,5 8,25 4 1 0,035
X111 55 67,7 10,0 5 1,5 0,058
X112 60 72,7 10,0 5 1,5 0,063
X113 65 77,7 10,0 5 1,5 0,068
X114 70 84,0 10,0 5 1,5 0,082
X115 75 89,0 10,0 5 1,5 0,087
X116 80 95,9 11,5 6 1,5 0,108
X117 85 100,9 11,5 6 1,5 0,115
X118 90 107,8 12,0 6 2 0,161
X119 95 112,8 12,0 6 2 0,170
X120 100 117,8 12,0 6 2 0,175
X121 105 124,7 13,5 7 2 -
X122 110 131,0 13,5 7 2 0,267
X124 120 141,0 13,5 7 2 0,290
X126 130 154,8 16,0 8 2 0,412
X128 140 164,8 16,0 8 2 0,476
X130 150 176,7 18,0 9,5 2,5 0,586
X132 160 188,0 19,0 10 2,5 0,650
X134 170 201,8 21,0 11 3,5 0,928
X136 180 215,0 22,5 12 3,5 1,250
X138 190 225,0 22,5 12 3,5 1,370
X140 200 239,4 25,5 13 3,5 1,690
X144 220 262,0 27,0 14 4 2,160
X148 240 282,0 27,0 14 4 2,320
X152 260 309,6 31,5 16 5 3,320
X156 280 329,6 31,5 16 5 3,620
X160 300 356,0 36,0 19 5 5,320
X164 320 376,0 36,0 19 5 5,640
X168 340 403,0 39,5 21 6 7,380
X172 360 423,0 39,5 21 6 7,770
X176 380 443,0 39,5 21 6 8,230
X180 400 470,0 43,0 23 6 10,50
X184 420 490,0 43,0 23 6 -
X188 440 513,8 45,0 24 8 -
X192 460 537,6 48,0 25 8 -
X196 480 557,6 48,0 25 8 -
X1/500 500 577,6 48,0 25 8 -

Серия ширин 0, серия диаметров 2.
X202 15 22,0 5,5 2,5 0,5 0,006
X203 17 25,5 6,25 3 0,5 0,010
X204 20 30,0 6,75 3 1 0,013
X205 25 35,0 7,25 3 1 0,016
X206 30 42,2 8,25 4 1 0,028
X207 35 48,1 8,0 4 1 0,034
X208 40 54,6 9,0 5 2 0,048
X209 45 59,6 9,5 5 2 0,053
X210 50 65,0 10,0 5 2 0,061
X211 55 71,5 11,0 6 2 0,087
X212 60 79,0 11,0 6 2,5 0,110
X213 65 85,6 11,0 6 2,5 0,129
X214 70 90,5 12,5 7 2,5 0,160
X215 75 94,9 12,5 7 2,5 0,166
X216 80 102,2 13,5 8 3 0,222
X217 85 109,2 14,0 8 3 0,250
X218 90 115,3 15,0 9 3 0,320
X219 95 122,2 15,5 9 3,5 0,357
X220 100 129,2 17,0 10 3,5 0,450
X221 105 136,5 17,5 10 3,5 0,540
X222 110 143,1 18,5 11 3,5 0,620
X224 120 154,5 19,0 11 3,5 0,720
X226 130 167,0 19,0 11 4 0,840
X228 140 181,0 19,0 11 4 1,000
X230 150 194,9 20,5 12 4 1,260
X232 160 208,8 21,0 12 4 1,480
X234 170 222,7 22,0 12 5 1,700
X236 180 232,7 22,0 12 5 1,800
X238 190 246,6 23,5 13 5 2,200
X240 200 260,5 25,0 14 5 2,650
X244 220 288,4 27,5 15 5 3,550
X248 240 315,7 29,5 16 5 4,650
X252 260 343,0 33,0 18 6 6,200
X256 280 363,0 33,0 18 6 7,390
X260 300 387,0 34,5 20 6 -
X264 320 415,0 37,0 21 6 -
Серия ширин 0, серия диаметров 3.
X303 17 28,4 6,5 3 1 0,013
X304 20 31,8 7,5 4 1 0,019
X305 25 39,3 8,0 4 2 0,027
X306 30 46,6 9,5 5 2 0,044
X307 35 51,2 11,0 6 2 0,061
X308 40 59,0 12,5 7 2,5 0,091
X309 45 65,0 12,5 7 2,5 0,110
X310 50 71,9 14,0 8 3 0,150
X311 55 78,4 15,0 9 3 0,195
X312 60 85,3 15,5 9 3,5 0,231
X313 65 92,2 17,0 10 3,5 0,290
X314 70 99,2 17,5 10 3,5 0,340
X315 75 105,6 18,5 11 3,5 0,490
X316 80 113,1 19,5 11 3,5 0,490
X317 85 119,0 20,5 12 4 0,570
X318 90 126,5 21,0 12 4 0,650
X319 95 133,5 22,5 13 4 0,790
X320 100 142,4 22,5 13 4 0,910
X321 105 148,8 22,5 13 4 1,000
X322 110 157,5 23,0 14 4 1,210
X324 120 170,5 23,5 14 4 1,410
X326 130 184,5 24,0 14 5 1,650
X328 140 198,4 26,0 15 5 2,050
X330 150 212,3 26,5 15 5 2,370
X332 160 227,3 28,0 15 5 2,750
X334 170 238,0 29,5 16 5 3,250
X336 180 254,0 30,5 17 5 3,850
X338 190 265,0 32,0 18 6 -
X340 200 280,0 33,0 18 6 5,000
X344 220 307,0 36,0 20 6 6,750
X348 240 335,0 39,5 22 6 8,200
X352 260 362,0 43,0 24 8 -
X356 280 390,0 46,0 26 8 13,90
Серия ширин 0, серия диаметров 4.
X405 25 51,0 10,5 6 2,5 0,055
X406 30 51,4 11,5 7 2,5 0,081
X407 35 59,9 13,0 8 2,5 0,130
X408 40 65,8 13,0 8 3 0,140
X409 45 72,8 13,5 8 3 0,175
X410 50 80,0 14,5 9 3,5 0,230
X411 55 86,4 16,5 10 3,5 0,290
X412 60 93,1 16,5 10 3,5 0,340
X413 65 99,9 18,0 11 3,5 0,420
X414 70 112,0 20,0 12 4 0,605
X415 75 117,4 21,5 13 4 0,710
X416 80 123,8 22,0 13 4 0,780
X417 85 127,7 24,0 14 5 0,880
X418 90 139,1 24,0 14 5 1,050
X419 95 149,1 25,5 15 5 1,300
X420 100 155,9 27,0 16 5 1,500
X422 110 173,4 29,5 17 5 2,100
X424 120 190,7 30,5 17 6 2,600
X426 130 208,0 32,0 18 6 3,750
X428 140 222,0 33,0 18 6 4,200
X430 150 237,0 36,5 20 6 5,350
X432 160 250,8 37,0 20 6 5,440
X434 170 262,0 38,0 20 6 -
X436 180 275,0 40,5 23 8 -
X438 190 290,0 42,0 23 8 -
X440 200 302,0 43,0 24 8 -
X444 220 336,0 46,0 26 8 -
X448 240 364,0 49,0 28 8 -
Серия ширин 0, серия диаметров 5.
X503 17 25,5 7,0 3 0,5 0,011
X504 20 30,0 7,5 3 1 0,014
X505 25 35,0 7,5 3 1 0,017
X506 30 41,8 8,5 4 1 0,026
X507 35 48,1 8,5 4 1 0,035
X508 40 54,6 9,5 5 2 0,050
X509 45 59,6 9,5 5 2 0,055
X510 50 65,0 9,5 5 2 0,063
X511 55 71,5 11,0 6 2 0,088
X512 60 79,0 11,0 6 2,5 0,110
X513 65 85,6 11,5 6 2,5 0,130
X514 70 90,5 12,5 7 2,5 0,160
X515 75 94,9 12,5 7 2,5 0,167
X516 80 102,2 13,5 8 3 0,222
X517 85 109,2 14,0 8 3 0,252
X518 90 115,3 16,0 9 3 0,325
X519 95 122,2 16,5 9 3,5 0,370
X520 100 129,2 18,0 10 3,5 0,450
X522 110 143,1 20,5 11 3,5 0,660
X524 120 154,5 22,0 11 3,5 0,780
X526 130 167,0 25,0 11 4 0,840
X528 140 181,0 25,0 11 4 1,080
X530 150 194,9 26,5 12 4 1,240
X532 160 208,8 28,0 12 4 1,550
X534 170 222,7 29,0 12 5 1,790
X536 180 232,7 29,0 12 5 1,880
X538 190 246,6 31,5 13 5 2,310
X540 200 260,5 34,0 14 5 2,750
X544 220 286,0 36,5 15 5 3,650
X548 240 313,0 38,5 16 5 4,700
X552 260 340,0 40,5 18 6 6,250
X556 280 360,0 40,5 18 6 -
X560 300 387,0 45,0 20 6 -
X564 320 415,0 48,5 21 6 -
Серия ширин 0, серия диаметров 6.
X604 20 31,8 8,5 4 1,0 0,022
X605 25 39,3 9,0 4 2 0,029
X606 30 46,6 11,5 5 2 0,055
X607 35 51,2 14,0 6 2 0,079
X608 40 59,0 14,5 7 2,5 0,091
X609 45 65,0 15,0 7 2,5 0,132
X610 50 71,9 17,0 8 3 0,183
X611 55 77,7 18,5 9 3 0,236
X612 60 85,3 19,0 9 3,5 0,284
X613 65 92,2 20,0 10 3,5 0,351
X614 70 99,2 20,5 10 3,5 0,411
X615 75 105,6 21,5 11 3,5 0,550
X616 80 113,1 23,0 11 3,5 0,589
X617 85 119,0 24,0 12 4 0,683
X618 90 126,5 26,0 12 4 0,819
X619 95 133,5 26,5 13 4 0,948
X620 100 142,4 27,5 13 4 1,112
X622 110 157,5 28,0 14 4 1,433
X624 120 170,5 28,0 14 4 1,661
X626 130 184,5 29,5 14 5 1,971
X628 140 198,4 33,5 15 5 2,527
X630 150 212,3 34,0 15 5 2,925
X632 160 227,3 37,0 15 5 3,506
X634 170 238,0 38,0 16 5 4,090
X636 180 254,0 40,0 17 5 4,868
X638 190 265,0 41,5 18 6 4,850
X640 200 280,0 44,5 18 6 5,650
X644 220 307,0 47,5 20 6 7,100
X648 240 335,0 52,0 22 6 8,250
X652 260 362,0 56,5 24 8 -
X656 280 390,0 58,5 26 8 -

Масса упорных колец рассчитана при плотности стали 7,85 кг/дм3.
