Гайки для крепления внутренних колец подшипников на валах с метрической резьбой

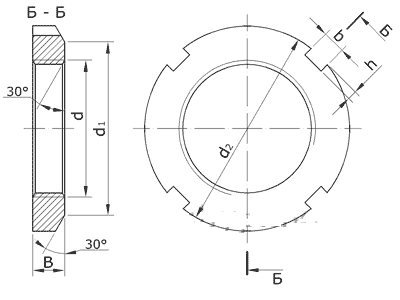

d - диаметр резьбы гайки;

d1 - диаметр узкого торца гайки;

d2 - наружный диаметр гайки;

B - ширина гайки;

b - ширина паза гайки;

h - глубина паза гайки.

Основные размеры гаек
Обозначение Размеры, мм
d d1 d2 B b h
KMB2 M15×1 21 25 8 4 2,0
KMB3 M17×1 24 28 8 4 2,0
KMB4 M20×1 26 32 9 4 2,0
KMB/22 M22×1 28 34 9 4 2,0
KMB5 M25×1,5 32 38 10 5 2,0
KMB/28 M28×1,5 36 42 10 5 2,0
KMB6 M30×1,5 38 45 10 5 2,0
KMB/32 M32×1,5 40 48 11 5 2,0
KMB7 M35×1,5 44 52 11 5 2,0
KMB8 M40×1,5 50 58 11 6 2,5
KMB9 M45×1,5 56 65 12 6 2,5
KMB10 M50×1,5 61 70 13 6 2,5
KMB11 M55×2 67 75 13 7 3,0
KMB12 M60×2 73 80 14 7 3,0
KMB13 M65×2 79 85 14 7 3,0
KMB14 M70×2 85 92 14 8 3,5
KMB15 M75×2 90 98 15 8 3,5
