Подшипники шариковые радиальные однорядные с упорным бортом на наружном кольце

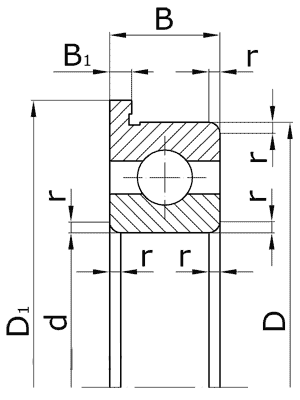

d - номинальный диаметр отверстия внутреннего кольца;

D - номинальный наружный диаметр наружного кольца;

D1- номинальный наружный диаметр упорного борта;

B - номинальная ширина подшипника;

B1- номинальная ширина упорного борта;

r - номинальная координата монтажной фаски.

Основные размеры подшипников
Обозначение Размеры, мм Масса, кг
d D D1 B B1 r
Нормальная серия ширин 0, особолегкая серия диаметров 1.
84001/1,5 1,5 6 7,5 2,5 0,6 0,3 0,00042
840012 2 7 8,5 2,8 0,7 0,3 0,00064
84001/2,5 2,5 8 9,5 2,8 0,7 0,3 0,00083
840013 3 9 10,5 3 0,7 0,3 0,0010
840014 4 12 13,5 4 1 0,4 0,0023
840015 5 14 16 5 1 0,4 0,0039
840016 6 17 19 6 1,2 0,5 0,0080
840017 7 19 22 6 1,5 0,5 0,010
840018 8 22 25 7 1,5 0,5 0,015
840019 9 24 27 7 1,5 0,5 0,018
840100 10 26 28 8 2 0,5 0,020
Узкая серия ширин 0, легкая серия диаметров 2.
840023 3 10 11,5 4 1 0,3 0,002
840024 4 13 15 5 1 0,4 0,004
840025 5 16 18 5 1 0,5 0,006
840026 6 19 22 6 1,5 0,5 0,010
840027 7 22 25 7 1,5 0,5 0,012
840028 8 24 26 8 2 0,5 0,019
840029 9 26 28 8 2 1,0 0,020
840200 10 30 32,25 9 2,25 1,0 0,032
Узкая серия ширин 0, средняя серия диаметров 3.
840033 3 13 15 5 1 0,4 -
840034 4 16 18 5 1 0,5 0,005
840035 5 19 22 6 1,5 0,5 0,009
840036 6 22 25 7 1,5 0,5 0,014
840037 7 26 29 9 2 0,5 0,026
840038 8 28 30,25 9 2,25 0,5 0,029
840039 9 30 32,5 10 2,5 1,0 0,035
840300 10 35 37,75 11 2,75 1,0 0,053
Серия ширин 1, серия диаметров 0.
1840002 2 4 4,8 1,2 0,35 0,1 0,00010
184000/2,5 2,5 5 6 1,5 0,4 0,15 0,00018
1840003 3 6 7,2 2 0,6 0,15 0,00026
1840004 4 7 8,2 2 0,6 0,15 0,00035
1840005 5 8 9,2 2 0,6 0,15 0,00043
1840006 6 10 11,2 2,5 0,6 0,2 0,00074
1840007 7 11 12,2 2,5 0,6 0,2 0,00080
1840008 8 12 13,2 2,5 0,6 0,2 0,00085
1840009 9 14 15,5 3 0,8 0,2 0,00140
1840000 10 15 16,5 3 0,8 0,2 0,00242
Серия ширин 1, серия диаметров 8.
184008/0,6 0,6 2,5 3,3 1 0,3 0,1 -
1840081 1 3 3,8 1 0,3 0,1 0,00006
184008/1,5 1,5 4 5 1,2 0,4 0,1 0,00009
1840082 2 5 6,1 1,5 0,5 0,15 0,00019
184008/2,5 2,5 6 7,1 1,8 0,5 0,15 0,00026
1840083 3 7 8,1 2 0,5 0,2 0,00038
1840084 4 9 10,3 2,5 0,6 0,2 0,00076
1840085 5 11 12,5 3 0,8 0,3 0,0013
1840086 6 13 15 3,5 1 0,3 0,0022
1840087 7 14 16 3,5 1 0,3 0,0024
1840088 8 16 18 4 1 0,4 0,0035
1840089 9 17 19 4 1 0,4 0,0060
1840800 10 19 21 5 1 0,5 0,0092
Серия ширин 1, сверхлегкая серия диаметров 9.
1840091 1 4 5 1,6 0,5 0,2 0,00014
184009/1,5 1,5 5 6,5 2 0,6 0,3 0,00026
1840092 2 6 7,5 2,3 0,6 0,3 0,0004
184009/2,5 2,5 7 8,5 2,5 0,7 0,3 0,0006
1840093 3 8 9,5 3 0,7 0,3 0,0008
1840094 4 11 12,5 4 1 0,3 0,0021
1840095 5 13 15 4 1 0,4 0,0026
1840096 6 15 17 5 1,2 0,4 0,0041
1840097 7 17 19 5 1,2 0,5 0,0051
1840098 8 19 22 6 1,5 0,5 0,0081
1840099 9 20 23 6 1,5 0,5 0,0083
1840900 10 22 25 6 1,5 0,5 0,0097

Масса подшипников рассчитана с сепаратором, штампованным из стального листа при плотности стали 7,85 кг/дм3.
