Гайки для закрепительных и стяжных втулок с метрической резьбой

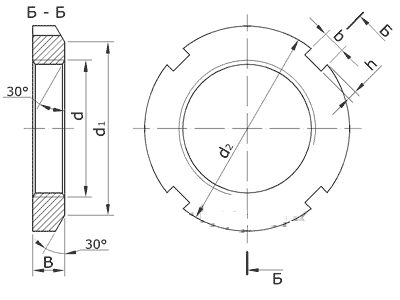

d - диаметр резьбы гайки;

d1 - диаметр узкого торца гайки;

d2 - наружный диаметр гайки;

B - ширина гайки;

b - ширина паза гайки;

h - глубина паза гайки.

Основные размеры гаек
Обозначение Размеры, мм Масса, кг
d d1 d2 B b h
KM0 M10×0,75 13,5 18 4 3 2 0,004
KM1 M12×1 17 22 4 3 2 0,007
KM2 M15×1 21 25 5 4 2 0,010
KM3 M17×1 24 28 5 4 2 0,013
KM4 M20×1 26 32 6 4 2 0,019
KM5 M25×1,5 32 38 7 5 2 0,025
KM6 M30×1,5 38 45 7 5 2 0,043
KM7 M35×1,5 44 52 8 5 2 0,053
KM8 M40×1,5 50 58 9 6 2,5 0,085
KM9 M45×1,5 56 65 10 6 2,5 0,120
KM10 M50×1,5 61 70 11 6 2,5 0,130
KM11 M55×2 67 75 11 7 3 0,160
KM12 M60×2 73 80 11 7 3 0,170
KM13 M65×2 79 85 12 7 3 0,200
KM14 M70×2 85 92 12 8 3,5 0,240
KM15 M75×2 90 98 13 8 3,5 0,290
KM16 M80×2 95 105 15 8 3,5 0,400
KM17 M85×2 102 110 16 8 3,5 0,450
KM18 M90×2 108 120 16 10 4 0,550
KM19 M95×2 113 125 17 10 4 0,660
KM20 M100×2 120 130 18 10 4 0,700
KM21 M105×2 126 140 18 12 5 0,845
KM22 M110×2 133 145 19 12 5 0,970
KML24 M120×2 135 145 20 12 5 0,780
KM24 M120×2 138 155 20 12 5 1,080
KM25 M125×2 148 160 21 12 5 1,190
KML26 M130×2 145 155 21 12 5 0,880
KM26 M130×2 149 165 21 12 5 1,250
KM27 M135×2 160 175 22 14 6 1,550
KML28 M140×2 155 165 22 12 5 0,990
KM28 M140×2 160 180 22 14 6 1,600
KM29 M145×2 171 190 24 14 6 1,940
KML30 M150×2 170 180 24 14 5 1,380
KM30 M150×2 171 195 24 14 6 2,030
KM31 M155×3 182 200 25 16 7 2,210
KML32 M160×3 180 190 25 14 5 1,560
KM32 M160×3 182 210 25 16 7 2,590
KM33 M165×3 193 210 26 16 7 2,730
KML34 M170×3 190 200 26 16 5 1,720
KM34 M170×3 193 220 26 16 7 2,800
KML36 M180×3 200 210 27 16 5 1,950
KM36 M180×3 203 230 27 18 8 3,070
KML38 M190×3 210 220 28 16 5 2,050
KM38 M190×3 214 240 28 18 8 3,390
KML40 M200×3 222 240 29 18 8 2,980
KM40 M200×3 226 250 29 18 8 3,690

Масса гаек рассчитана для плотности стали 7,85 кг/дм3.
