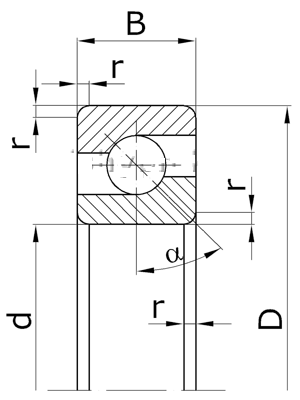

Подшипники шариковые упорно-радиальные одинарные, угол контакта ?=60?

d - номинальный диаметр отверстия внутреннего кольца;

D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;

B - номинальная ширина подшипника;

r - номинальная координата монтажной фаски;

? - угол контакта.

Основные размеры подшипников
Обозначение Размеры, мм Масса, кг
по ГОСТу международное d D B r
Серия ширин 0, серия диаметров 2.
78204 - 20 47 14 1,5 0,130
78205 - 25 52 15 1,5 0,160
78206 - 30 62 16 1,5 0,240
78207 - 35 72 17 2,0 0,345
78208 - 40 80 18 2,0 0,445
78209 - 45 85 19 2,0 0,505
78210 - 50 90 20 2,0 0,575
78211 - 55 100 21 2,5 0,750
78212 - 60 110 22 2,5 0,960
78213 - 65 120 23 2,5 1,200
78214 - 70 125 24 2,5 1,320
78215 - 75 130 25 2,5 1,445
78216 - 80 140 26 3,0 1,760
78217 - 85 150 28 3,0 2,190
78218 - 90 160 30 3,0 2,690
78219 - 95 170 32 3,5 3,260
78220 - 100 180 34 3,5 3,905
Серия ширин 0, серия диаметров 3.
78304 - 20 52 15 2,0 0,175
78305 - 25 62 17 2,0 0,280
78306 - 30 72 19 2,0 0,415
78307 - 35 80 21 2,5 0,555
78308 - 40 90 23 2,5 0,765
78309 - 45 100 25 2,5 1,020
78310 - 50 110 27 3,0 1,330
78311 - 55 120 29 3,0 1,690
78312 - 60 130 31 3,5 2,115
78313 - 65 140 33 3,5 2,600
78314 - 70 150 35 3,5 3,155
78315 - 75 160 37 3,5 3,790
78316 - 80 170 39 3,5 4,495
78317 - 85 180 41 4,0 5,290
78318 - 90 190 43 4,0 6,170
78319 - 95 200 45 4,0 7,145
78320 - 100 215 47 4,0 8,725
