Подшипники роликовые игольчатые с наружным кольцом с плоским дном с сепаратором

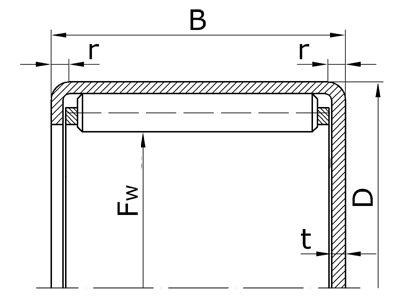

Fw - номинальный диаметр окружности, вписанный в комплект тел качения;

D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;

B - номинальная ширина подшипника;

t - номинальная толщина плоского дна наружного кольца;

r - номинальная координата монтажной фаски.

Основные размеры подшипников
Обозначение Размеры, мм Масса, кг
по ГОСТу международное Fw D B t r
Серия ширин 2, серия диаметров 1.
ВК040807 - 4 8 7 1,0 - -
ВК050907 - 5 9 7 1,0 - -
ВК061007 - 6 10 7 1,0 - -
ВК071107 - 7 11 7 1,0 - -
ВК081207 - 8 12 7 1,0 - -
ВК091307 - 9 13 7 1,0 - -
ВК101407 - 10 14 7 1,0 - -
ВК121607 - 12 16 7 1,0 - -
ВК142010 - 14 20 10 1,3 - -
ВК152110 - 15 21 10 1,3 - -
ВК162210 - 16 22 10 1,3 - -
ВК172310 - 17 23 10 1,3 - -
ВК182410 - 18 24 10 1,3 - -
ВК202610 - 20 26 10 1,3 - 0,0135
ВК222810 - 22 28 10 1,3 - -
ВК253212 - 25 32 12 1,3 - 0,0230
ВК283512 - 28 35 12 1,3 - -
ВК303712 BK3012 30 37 12 1,3 1,2 0,0270
ВК323912 - 32 39 12 1,3 - -
ВК354212 - 35 42 12 1,3 - 0,0329
ВК384512 - 38 45 12 1,3 - -
ВК404712 - 40 47 12 1,3 - 0,0370
ВК424912 - 42 49 12 1,3 - -
ВК455212 - 45 52 12 1,3 - -
ВК505814 - 50 58 14 1,6 - -
ВК556314 - 55 63 14 1,6 - -
ВК606814 - 60 68 14 1,6 - -
ВК657314 - 65 73 14 1,6 - -
ВК707814 - 70 78 14 1,6 - -
Серия ширин 2, серия диаметров 2.
ВК081410 - 8 14 10 1,3 - -
ВК091510 - 9 15 10 1,3 - -
ВК101610 - 10 16 10 1,3 - -
ВК121810 - 12 18 10 1,3 - 0,0078
ВК142212 - 14 22 12 1,3 - -
ВК152312 - 15 23 12 1,3 - -
ВК162412 - 16 24 12 1,3 - -
ВК172512 - 17 25 12 1,3 - -
ВК182612 - 18 26 12 1,3 - -
ВК202812 BK2012 20 28 12 1,3 1,2 0,0180
ВК223012 - 22 30 12 1,3 - -
ВК253514 - 25 35 14 1,6 - -
ВК283814 - 28 38 14 1,6 - -
ВК304014 - 30 40 14 1,6 - -
ВК324214 - 32 42 14 1,6 - -
ВК354514 - 35 45 14 1,6 - -
ВК384814 - 38 48 14 1,6 - -
ВК405014 - 40 50 14 1,6 - -
ВК425214 - 42 52 14 1,6 - -
ВК455514 - 45 55 14 1,6 - -
Серия ширин 3, серия диаметров 1.
ВК040808 BK0408 4 8 8 1,0 - 0,00145
ВК050908 - 5 9 8 1,0 - -
ВК061008 - 6 10 8 1,0 - 0,0021
ВК071108 - 7 11 8 1,0 - -
ВК081208 BK0808 8 12 8 1,0 - 0,0028
ВК091308 - 9 13 8 1,0 - -
ВК101408 - 10 14 8 1,0 - -
ВК121608 - 12 16 8 1,0 - -
ВК142012 BK1412 14 20 12 1,3 1,2 0,0107
ВК152112 BK1512 15 21 12 1,3 1,2 0,0115
ВК162212 BK1612 16 22 12 1,3 1,2 0,0123
ВК172312 - 17 23 12 1,3 - 0,0130
ВК182412 BK1812 18 24 12 1,3 1,2 0,0143
ВК202612 - 20 26 12 1,3 - 0,0158
ВК222812 BK2212 22 28 12 1,3 1,2 0,0180
ВК253214 - 25 32 14 1,3 - -
ВК283514 - 28 35 14 1,3 - -
ВК303714 - 30 37 14 1,3 - -
ВК323914 - 32 39 14 1,3 - -
ВК354214 - 35 42 14 1,3 - -
ВК384514 - 38 45 14 1,3 - -
ВК404714 - 40 47 14 1,3 - -
ВК424914 - 42 49 14 1,3 - -
ВК455214 - 45 52 14 1,3 - -
ВК505816 - 50 58 16 1,6 - -
ВК556316 - 55 63 16 1,6 - -
ВК606816 - 60 68 16 1,6 - -
ВК657316 - 65 73 16 1,6 - -
ВК707816 - 70 78 16 1,6 - -
Серия ширин 3, серия диаметров 2.
ВК081412 - 8 14 12 1,3 - -
ВК091512 - 9 15 12 1,3 - -
ВК101612 - 10 16 12 1,3 - 0,0082
ВК121812 BK1212 12 18 12 1,3 1,2 0,0095
ВК142214 - 14 22 14 1,3 - -
ВК152314 - 15 23 14 1,3 - -
ВК162414 - 16 24 14 1,3 - -
ВК172514 - 17 25 14 1,3 - -
ВК182614 - 18 26 14 1,3 - -
ВК202814 - 20 28 14 1,3 - -
ВК223014 - 22 30 14 1,3 - -
ВК253516 - 25 35 16 1,6 - -
ВК283816 - 28 38 16 1,6 - -
ВК304016 - 30 40 16 1,6 - -
ВК324216 - 32 42 16 1,6 - -
ВК354516 - 35 45 16 1,6 - -
ВК384816 - 38 48 16 1,6 - -
ВК405016 - 40 50 16 1,6 - -
ВК425216 - 42 52 16 1,6 - -
ВК455516 - 45 55 16 1,6 - -
Серия ширин 4, серия диаметров 1.
ВК050909 BK0509 5 9 9 1,0 - 0,0021
ВК061009 BK0609 6 10 9 1,0 - 0,0024
ВК071109 BK0709 7 11 9 1,0 - 0,0028
ВК081209 - 8 12 9 1,0 - -
ВК091309 - 9 13 9 1,0 - -
ВК101409 - 10 14 9 1,0 - -
ВК121609 - 12 16 9 1,0 - -
ВК142014 - 14 20 14 1,3 - -
ВК152114 - 15 21 14 1,3 - -
ВК162214 - 16 22 14 1,3 - -
ВК172314 - 17 23 14 1,3 - -
ВК182414 - 18 24 14 1,3 - -
ВК202614 - 20 26 14 1,3 - -
ВК222814 - 22 28 14 1,3 - -
ВК253216 BK2516 25 32 16 1,3 1,2 0,029
ВК283516 - 28 35 16 1,3 - 0,032
ВК303716 BK3016 30 37 16 1,3 1,2 0,034
ВК323916 - 32 39 16 1,3 - -
ВК354216 - 35 42 16 1,3 - 0,041
ВК384516 - 38 45 16 1,3 - -
ВК404716 - 40 47 16 1,3 - 0,046
ВК424916 - 42 49 16 1,3 - -
ВК455216 - 45 52 16 1,3 - 0,053
ВК505818 - 50 58 18 1,6 - -
ВК556318 - 55 63 18 1,6 - -
ВК606818 - 60 68 18 1,6 - -
ВК657318 - 65 73 18 1,6 - -
ВК707818 - 70 78 18 1,6 - -
Серия ширин 4, серия диаметров 2.
ВК081414 - 8 14 14 1,3 - -
ВК091514 - 9 15 14 1,3 - -
ВК101614 - 10 16 14 1,3 - -
ВК121814 - 12 18 14 1,3 - -
ВК142216 - 14 22 16 1,3 - -
ВК152316 - 15 23 16 1,3 - -
ВК162416 - 16 24 16 1,3 - -
ВК172516 - 17 25 16 1,3 - -
ВК182616 - 18 26 16 1,3 - -
ВК202816 - 20 28 16 1,3 - -
ВК223016 - 22 30 16 1,3 - -
ВК253518 - 25 35 18 1,6 - -
ВК283818 - 28 38 18 1,6 - -
ВК304018 - 30 40 18 1,6 - -
ВК324218 - 32 42 18 1,6 - -
ВК354518 - 35 45 18 1,6 - -
ВК384818 - 38 48 18 1,6 - -
ВК405018 - 40 50 18 1,6 - -
ВК425218 - 42 52 18 1,6 - -
ВК455518 - 45 55 18 1,6 - -
Серия ширин 5, серия диаметров 1.
ВК061010 - 6 10 10 1,0 - -
ВК071110 - 7 11 10 1,0 - -
ВК081210 BK0810 8 12 10 1,0 - 0,0034
ВК091310 BK0910 9 13 10 1,0 - 0,0038
ВК101410 BK1010 10 14 10 1,0 1,2 0,0042
ВК121610 BK1210 12 16 10 1,0 1,2 0,0050
ВК142016 - 14 20 16 1,3 - 0,0139
ВК152116 BK1516 15 21 16 1,3 1,2 0,0165
ВК162216 BK1616 16 22 16 1,3 1,2 0,0160
ВК172316 - 17 23 16 1,3 - -
ВК182416 BK1816 18 24 16 1,3 1,2 0,0186
ВК202616 BK2016 20 26 16 1,3 1,2 0,0201
ВК222816 BK2216 22 28 16 1,3 1,2 0,0230
ВК253218 - 25 32 18 1,3 - -
ВК283518 - 28 35 18 1,3 - -
ВК303718 - 30 37 18 1,3 - -
ВК323918 - 32 39 18 1,3 - -
ВК354218 - 35 42 18 1,3 - -
ВК384518 - 38 45 18 1,3 - -
ВК404718 - 40 47 18 1,3 - -
ВК424918 - 42 49 18 1,3 - -
ВК455218 - 45 52 18 1,3 - -
ВК505820 - 50 58 20 1,6 1,2 0,083
ВК556320 - 55 63 20 1,6 - 0,082
ВК606820 - 60 68 20 1,6 - 0,105
ВК657320 - 65 73 20 1,6 - -
ВК707820 - 70 78 20 1,6 - -
Серия ширин 5, серия диаметров 2.
ВК091516 - 9 15 16 1,3 - -
ВК101616 - 10 16 16 1,3 - -
ВК121816 - 12 18 16 1,3 - -
ВК142218 - 14 22 18 1,3 - -
ВК152318 - 15 23 18 1,3 - -
ВК162418 - 16 24 18 1,3 - -
ВК172518 - 17 25 18 1,3 - -
ВК182618 - 18 26 18 1,3 - -
ВК202818 - 20 28 18 1,3 - -
ВК223018 - 22 30 18 1,3 - -
ВК253520 - 25 35 20 1,6 - -
ВК283820 - 28 38 20 1,6 - -
ВК304020 - 30 40 20 1,6 - -
ВК324220 - 32 42 20 1,6 - -
ВК354520 - 35 45 20 1,6 - -
ВК384820 - 38 48 20 1,6 - -
ВК405020 - 40 50 20 1,6 - -
ВК425220 - 42 52 20 1,6 - -
ВК455520 - 45 55 20 1,6 - -
Серия ширин 6, серия диаметров 1.
ВК071112 - 7 11 12 1,0 - -
ВК081212 - 8 12 12 1,0 - -
ВК091312 BK0912 9 13 12 1,0 - 0,0049
ВК101412 BK1012 10 14 12 1,0 1,2 0,0050
ВК121612 - 12 16 12 1,0 - -
ВК142018 - 14 20 18 1,3 - -
ВК152118 - 15 21 18 1,3 - -
ВК162218 - 16 22 18 1,3 - -
ВК172318 - 17 23 18 1,3 - -
ВК182418 - 18 24 18 1,3 - -
ВК202618 - 20 26 18 1,3 - -
ВК222818 - 22 28 18 1,3 - -
ВК253220 BK2520 25 32 20 1,3 1,2 0,035
ВК283520 - 28 35 20 1,3 - 0,039
ВК303720 BK3020 30 37 20 1,3 1,2 0,042
ВК323920 - 32 39 20 1,3 - -
ВК354220 BK3520 35 42 20 1,3 1,2 0,049
ВК384520 - 38 45 20 1,3 - -
ВК404720 BK4020 40 47 20 1,3 1,2 0,056
ВК424920 - 42 49 20 1,3 - -
ВК455220 BK4520 45 52 20 1,3 1,2 0,061
ВК505824 - 50 58 24 1,6 - 0,097
ВК556324 - 55 63 24 1,6 - 0,107
ВК606824 - 60 68 24 1,6 - -
ВК657324 - 65 73 24 1,6 - -
ВК707824 - 70 78 24 1,6 - -
Серия ширин 6, серия диаметров 2.
ВК121818 - 12 18 18 1,3 - -
ВК142220 - 14 22 20 1,3 - -
ВК152320 - 15 23 20 1,3 - -
ВК162420 - 16 24 20 1,3 - -
ВК172520 - 17 25 20 1,3 - -
ВК182620 - 18 26 20 1,3 - -
ВК202820 - 20 28 20 1,3 - -
ВК223020 - 22 30 20 1,3 - -
ВК253524 - 25 35 24 1,6 - -
ВК283824 - 28 38 24 1,6 - -
ВК304024 - 30 40 24 1,6 - -
ВК324224 - 32 42 24 1,6 - -
ВК354524 - 35 45 24 1,6 - -
ВК384824 - 38 48 24 1,6 - -
ВК405024 - 40 50 24 1,6 - -
ВК425224 - 42 52 24 1,6 - -
ВК455524 - 45 55 24 1,6 - -
Серия ширин 7, серия диаметров 1.
ВК091314 - 9 13 14 1,0 - -
ВК101414 - 10 14 14 1,0 - -
ВК121614 - 12 16 14 1,0 - -
ВК142020 - 14 20 20 1,3 - -
ВК152120 - 15 21 20 1,3 - -
ВК162220 - 16 22 20 1,3 - -
ВК172320 - 17 23 20 1,3 - -
ВК182420 - 18 24 20 1,3 - -
ВК202620 BK2020 20 26 20 1,3 1,2 0,0250
ВК222820 - 22 28 20 1,3 - 0,0299
ВК253224 - 25 32 24 1,3 - -
ВК283524 - 28 35 24 1,3 - -
ВК303724 - 30 37 24 1,3 - -
ВК323924 - 32 39 24 1,3 - -
ВК354224 - 35 42 24 1,3 - -
ВК384524 - 38 45 24 1,3 - -
ВК404724 - 40 47 24 1,3 - -
ВК424924 - 42 49 24 1,3 - -
ВК455224 - 45 52 24 1,3 - -
ВК505828 - 50 58 28 1,6 - -
ВК556328 - 55 63 28 1,6 - 0,132
ВК606828 - 60 68 28 1,6 - -
ВК657328 - 65 73 28 1,6 - -
ВК707828 - 70 78 28 1,6 - -
Серия ширин 7, серия диаметров 2.
ВК142224 - 14 22 24 1,3 - -
ВК152324 - 15 23 24 1,3 - -
ВК162424 - 16 24 24 1,3 - -
ВК172524 - 17 25 24 1,3 - -
ВК182624 - 18 26 24 1,3 - -
ВК202824 - 20 28 24 1,3 - -
ВК223024 - 22 30 24 1,3 - -
ВК253528 - 25 35 28 1,6 - -
ВК283828 - 28 38 28 1,6 - -
ВК304028 - 30 40 28 1,6 - -
ВК324228 - 32 42 28 1,6 - -
ВК354528 - 35 45 28 1,6 - -
ВК384828 - 38 48 28 1,6 - -
ВК405028 - 40 50 28 1,6 - -
ВК425228 - 42 52 28 1,6 - -
ВК455528 - 45 55 28 1,6 - -
Серия ширин 8, серия диаметров 1.
ВК253228 - 25 32 28 1,3 - -
ВК283528 - 28 35 28 1,3 - -
ВК303728 - 30 37 28 1,3 - -
ВК323928 - 32 39 28 1,3 - -
ВК354228 - 35 42 28 1,3 - -
ВК384528 - 38 45 28 1,3 - -
ВК404728 - 40 47 28 1,3 - -
ВК424928 - 42 49 28 1,3 - -
ВК455228 - 45 52 28 1,3 - -
ВК505832 - 50 58 32 1,6 - -
ВК556332 - 55 63 32 1,6 - -
ВК606832 - 60 68 32 1,6 - 0,164
ВК657332 - 65 73 32 1,6 - -
ВК707832 - 70 78 32 1,6 - -
Серия ширин 8, серия диаметров 2.
ВК253532 - 25 35 32 1,6 - -
ВК283832 - 28 38 32 1,6 - -
ВК304032 - 30 40 32 1,6 - -
ВК324232 - 32 42 32 1,6 - -
ВК354532 - 35 45 32 1,6 - -
ВК384832 - 38 48 32 1,6 - -
ВК405032 - 40 50 32 1,6 - -
ВК425232 - 42 52 32 1,6 - -
ВК455532 - 45 55 32 1,6 - -
Серия ширин 9, серия диаметров 1.
ВК253232 - 25 32 32 1,3 - -
ВК283532 - 28 35 32 1,3 - -
ВК303732 - 30 37 32 1,3 - -
ВК323932 - 32 39 32 1,3 - -
ВК354232 - 35 42 32 1,3 - -
ВК384532 - 38 45 32 1,3 - -
ВК404732 - 40 47 32 1,3 - -
ВК424932 - 42 49 32 1,3 - -
ВК455232 - 45 52 32 1,3 - -
ВК505836 - 50 58 36 1,6 - -
ВК556336 - 55 63 36 1,6 - -
ВК606836 - 60 68 36 1,6 - -
ВК657336 - 65 73 36 1,6 - -
ВК707836 - 70 78 36 1,6 - -

Масса подшипников рассчитана при плотности стали 7,85 кг/дм3.
