Стопорные скобы

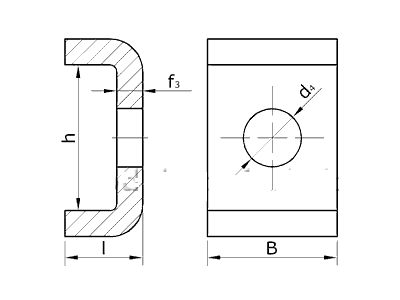

d4 - диаметр отверстия под стопорный винт;

B - ширина стопорной скобы;

l - длина стопорной скобы;

h - высота стопорной скобы;

f3 - толщина стенки стопорной скобы.

Основные размеры скоб
Обозначение Размеры, мм Масса, кг
d4 B l h f3
MS3044 7 20 12 13,5 4 0,022
MS3048 9 20 12 17,5 4 0,024
MS3052 9 20 12 17,5 4 0,024
MS3144 9 20 12 22,5 4 0,027
MS3148 9 20 12 22,5 4 0,027
MS3056 9 24 12 17,5 4 0,028
MS3060 9 24 12 20,5 4 0,032
MS3064 9 24 15 21,0 5 0,046
MS3068 9 24 15 21,0 5 0,046
MS3152 11 24 12 25,5 4 0,034
MS3156 11 24 12 25,5 4 0,034
MS3160 11 24 12 30,5 4 0,038
MS3164 11 24 15 31,0 5 0,055
MS3072 9 28 15 20,0 5 0,052
MS3076 11 28 15 24,0 5 0,056
MS3080 11 28 15 24,0 5 0,056
MS3168 14 28 15 38,0 5 0,069
MS3172 14 28 15 38,0 5 0,069
MS3084 11 32 15 24,0 5 0,064
MS3088 14 32 15 28,0 5 0,067
MS3092 14 32 15 28,0 5 0,067
MS3176 14 32 15 40,0 5 0,082
MS3180 18 32 15 45,0 5 0,083
MS3184 18 32 15 45,0 5 0,083
MS3096 14 36 15 28,0 5 0,076
MS30/500 14 36 15 28,0 5 0,076
MS3188 18 36 15 43,0 5 0,082
MS3192 18 36 15 43,0 5 0,082
MS3196 18 36 15 53,0 5 0,094
MS30/530 18 40 21 34,0 7 0,151
MS30/560 18 40 21 29,0 7 0,140
MS30/600 18 40 21 34,0 7 0,151
MS31/500 18 40 15 45,0 5 0,108
MS31/530 22 40 21 50,0 7 0,181
MS30/630 18 45 21 34,0 7 0,171
MS30/670 18 45 21 39,0 7 0,184
MS31/560 22 45 21 55,0 7 0,218
MS31/600 22 45 21 55,0 7 0,218
MS31/710 18 50 21 39,0 7 0,204

Масса скоб рассчитана для плотности стали 7,85 кг/дм3.
