Концентрические стопорные кольца

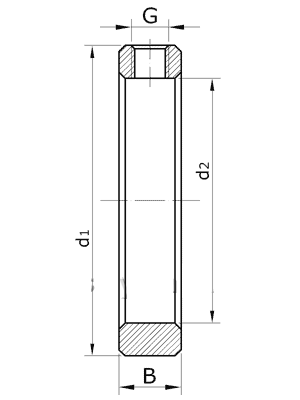

d1 - номинальный наружный диаметр кольца;

d2 - номинальный теоретический диаметр отверстия концентрического кольца;

B - номинальная ширина кольца;

G - диаметр резьбы под установочный винт.

Основные размеры концентрических колец
Обозначение Диаметр отверстия подшипника, мм
d
Размеры, мм
d1 d2 B G
2.23,9 17 34 23,9 9 M6×1
2.28,2 20 40 28,2 9 M6×1
2.33,6 25 45 33,6 10 M6×1
2.39,7 30 50 39,7 10 M6×1
2.46,1 35 64 46,1 12 M8×1,25
2.52,0 40 68 52,0 16 M8×1,25
2.56,6 45 74 56,6 16 M10×1,5
2.62,5 50 83 62,5 18 M10×1,5
2.69,1 55 89 69,1 18 M10×1,5
2.75,6 60 95 75,6 20 M10×1,5
