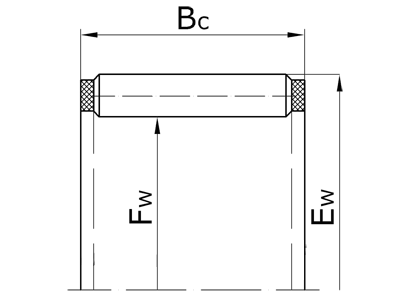

Fw - номинальный диаметр окружности, вписанный в комплект тел качения; Ew - номинальный диаметр окружности, описанный вокруг комплекта тел качения; Bc - номинальная ширина подшипника. |
Обозначение | Размеры, мм | Масса, кг | |||
по ГОСТу | международное | Fw | Ew | Bc | |
Серия диаметров 1С. | |||||
К5x8x8 | K5x8x8TN | 5 | 8 | 8 | 0,0007 |
К6x9x8 | K6x9x8TN | 6 | 9 | 8 | 0,0008 |
К6x9x10 | K6x9x10TN | 6 | 9 | 10 | 0,0010 |
К7x10x8 | K7x10x8TN | 7 | 10 | 8 | 0,0009 |
К7x10x10 | K7x10x10TN | 7 | 10 | 10 | 0,0011 |
К8x11x10 | K8x11x10TN | 8 | 11 | 10 | 0,002 |
К8x11x13 | K8x11x13TN | 8 | 11 | 13 | 0,003 |
К9x12x10 | K9x12x10TN | 9 | 12 | 10 | 0,003 |
К9x12x13 | K9x12x13TN | 9 | 12 | 13 | 0,004 |
К10x13x10 | K10x13x10TN | 10 | 13 | 10 | 0,002 |
К10x13x13 | K10x13x13TN | 10 | 13 | 13 | 0,004 |
К12x15x10 | K12x15x10TN | 12 | 15 | 10 | 0,003 |
К12x15x13 | K12x15x13TN | 12 | 15 | 13 | 0,004 |
К14x18x10 | K14x18x10 | 14 | 18 | 10 | 0,005 |
К14x18x13 | K14x18x13 | 14 | 18 | 13 | 0,007 |
К14x18x17 | K14x18x17 | 14 | 18 | 17 | 0,008 |
К15x19x10 | K15x19x10 | 15 | 19 | 10 | 0,005 |
К15x19x13 | K15x19x13 | 15 | 19 | 13 | 0,007 |
К15x19x17 | K15x19x17 | 15 | 19 | 17 | 0,009 |
К15x19x20 | - | 15 | 19 | 20 | 0,012 |
К16x20x10 | K16x20x10 | 16 | 20 | 10 | 0,006 |
К16x20x13 | K16x20x13 | 16 | 20 | 13 | 0,007 |
К16x20x17 | K16x20x17 | 16 | 20 | 17 | 0,009 |
К16x20x20 | - | 16 | 20 | 20 | 0,010 |
К17x21x10 | K17x21x10 | 17 | 21 | 10 | 0,005 |
К17x21x13 | K17x21x13 | 17 | 21 | 13 | 0,008 |
К18x22x10 | K18x22x10 | 18 | 22 | 10 | 0,006 |
К18x22x13 | K18x22x13 | 18 | 22 | 13 | 0,008 |
К18x22x17 | K18x22x17 | 18 | 22 | 17 | 0,010 |
К18x22x20 | - | 18 | 22 | 20 | 0,014 |
К20x24x10 | K20x24x10 | 20 | 24 | 10 | 0,007 |
К20x24x13 | K20x24x13 | 20 | 24 | 13 | 0,009 |
К20x24x17 | K20x24x17 | 20 | 24 | 17 | 0,011 |
К22x26x10 | K22x26x10 | 22 | 26 | 10 | 0,006 |
К22x26x13 | K22x26x13 | 22 | 26 | 13 | 0,010 |
К22x26x17 | K22x26x17 | 22 | 26 | 17 | 0,012 |
К25x29x10 | K25x29x10 | 25 | 29 | 10 | 0,008 |
К25x29x13 | K25x29x13 | 25 | 29 | 13 | 0,014 |
К28x33x13 | K28x33x13 | 28 | 33 | 13 | 0,015 |
К28x33x17 | K28x33x17 | 28 | 33 | 17 | 0,020 |
К28x33x27 | - | 28 | 33 | 27 | 0,031 |
К30x35x13 | K30x35x13 | 30 | 35 | 13 | 0,017 |
К30x35x17 | K30x35x17 | 30 | 35 | 17 | 0,022 |
К30x35x20 | - | 30 | 35 | 20 | 0,025 |
К32x37x13 | K32x37x13 | 32 | 37 | 13 | 0,021 |
К32x37x17 | K32x37x17 | 32 | 37 | 17 | 0,022 |
К32x37x27 | K32x37x27 | 32 | 37 | 27 | 0,042 |
К35x40x13 | K35x40x13 | 35 | 40 | 13 | 0,019 |
К35x40x17 | K35x40x17 | 35 | 40 | 17 | 0,026 |
К40x45x17 | K40x45x17 | 40 | 45 | 17 | 0,029 |
К40x45x27 | K40x45x27 | 40 | 45 | 27 | 0,041 |
К42x47x13 | K42x47x13 | 42 | 47 | 13 | 0,023 |
К42x47x17 | K42x47x17 | 42 | 47 | 17 | 0,035 |
К45x50x17 | K45x50x17 | 45 | 50 | 17 | 0,032 |
К45x50x23 | - | 45 | 50 | 23 | - |
К45x50x27 | K45x50x27 | 45 | 50 | 27 | 0,058 |
К50x55x20 | K50x55x20 | 50 | 55 | 20 | 0,040 |
К50x55x27 | - | 50 | 55 | 27 | - |
К55x61x20 | - | 55 | 61 | 20 | - |
К55x61x30 | - | 55 | 61 | 30 | - |
К60x66x20 | - | 60 | 66 | 20 | - |
К60x66x30 | - | 60 | 66 | 30 | - |
К70x76x15 | - | 70 | 76 | 15 | - |
К70x76x20 | K70x76x20 | 70 | 76 | 20 | 0,082 |
К70x76x30 | K70x76x30 | 70 | 76 | 30 | 0,121 |
К75x81x20 | K75x81x20 | 75 | 81 | 20 | 0,072 |
К75x81x30 | K75x81x30 | 75 | 81 | 30 | 0,106 |
К80x86x20 | K80x86x20 | 80 | 86 | 20 | 0,094 |
К85x92x20 | K85x92x20 | 85 | 92 | 20 | 0,096 |
К100x107x35 | - | 100 | 107 | 35 | - |
Серия диаметров 2С. | |||||
К6x10x10 | - | 6 | 10 | 10 | 0,001 |
К8x12x10 | K8x12x10TN | 8 | 12 | 10 | 0,003 |
К10x14x13 | K10x14x13TN | 10 | 14 | 13 | 0,005 |
К12x16x13 | K12x16x13TN | 12 | 16 | 13 | 0,007 |
К15x20x20 | - | 15 | 20 | 20 | - |
К17x22x20 | - | 17 | 22 | 20 | 0,018 |
К20x25x20 | - | 20 | 25 | 20 | 0,023 |
К25x30x13 | - | 25 | 30 | 13 | 0,014 |
К25x30x20 | K25x30x20 | 25 | 30 | 20 | 0,022 |
К28x34x17 | K28x34x17 | 28 | 34 | 17 | 0,026 |
К30x36x25 | - | 30 | 36 | 25 | 0,035 |
К35x41x20 | - | 35 | 41 | 20 | 0,029 |
К40x46x20 | - | 40 | 46 | 20 | 0,031 |
К40x46x25 | - | 40 | 46 | 25 | 0,077 |
К85x93x25 | - | 85 | 93 | 25 | 0,170 |
К85x93x30 | - | 85 | 93 | 30 | 0,169 |
К90x98x25 | - | 90 | 98 | 25 | 0,179 |
К90x98x30 | - | 90 | 98 | 30 | 0,215 |
К95x103x30 | K95x103x30 | 95 | 103 | 30 | 0,228 |
К100x108x30 | K100x108x30 | 100 | 108 | 30 | 0,239 |
Серия диаметров 3С. | |||||
К12x17x13 | K12x17x13TN | 12 | 17 | 13 | 0,008 |
К14x20x12 | K14x20x12 | 14 | 20 | 12 | 0,010 |
К14x20x17 | - | 14 | 20 | 17 | - |
К15x21x17 | - | 15 | 21 | 17 | - |
К16x22x12 | K16x22x12 | 16 | 22 | 12 | 0,012 |
К16x22x17 | - | 16 | 22 | 17 | - |
К17x23x17 | - | 17 | 23 | 17 | - |
К18x24x12 | K18x24x12 | 18 | 24 | 12 | 0,013 |
К18x24x15 | - | 18 | 24 | 15 | 0,014 |
К18x24x17 | - | 18 | 24 | 17 | - |
К18x24x20 | K18x24x20 | 18 | 24 | 20 | 0,020 |
К20x26x17 | K20x26x17 | 20 | 26 | 17 | 0,019 |
К20x26x20 | K20x26x20 | 20 | 26 | 20 | 0,022 |
К22x28x17 | K22x28x17 | 22 | 28 | 17 | 0,021 |
К25x31x17 | K25x31x17 | 25 | 31 | 17 | 0,023 |
К28x35x20 | - | 28 | 35 | 20 | 0,018 |
К30x37x20 | - | 30 | 37 | 20 | - |
К32x39x20 | - | 32 | 39 | 20 | - |
К35x42x16 | K35x42x16 | 35 | 42 | 16 | 0,036 |
К35x42x20 | K35x42x20 | 35 | 42 | 20 | 0,051 |
К45x52x20 | - | 45 | 52 | 20 | - |
К55x63x20 | K55x63x20 | 55 | 63 | 20 | 0,078 |
К55x63x25 | K55x63x25 | 55 | 63 | 25 | 0,095 |
К60x68x25 | K60x68x25 | 60 | 68 | 25 | 0,123 |
К60x68x30 | K60x68x30ZW | 60 | 68 | 30 | 0,130 |
К65x73x30 | K65x73x30 | 65 | 73 | 30 | 0,131 |
К70x78x30 | K70x78x30 | 70 | 78 | 30 | 0,140 |
К75x83x30 | K75x83x30 | 75 | 83 | 30 | 0,181 |
К80x88x20 | - | 80 | 88 | 20 | 0,112 |
К80x88x25 | - | 80 | 88 | 25 | 0,161 |
К80x88x30 | K80x88x30 | 80 | 88 | 30 | 0,160 |
К85x95x25 | - | 85 | 95 | 25 | 0,166 |
К100x110x30 | - | 100 | 110 | 30 | - |
Серия диаметров 4С. | |||||
К38x46x20 | K38x46x20 | 38 | 46 | 20 | 0,056 |
К40x48x20 | K40x48x20 | 40 | 48 | 20 | 0,060 |
К40x48x25 | - | 40 | 48 | 25 | - |
К42x50x20 | - | 42 | 50 | 20 | 0,062 |
К42x50x30 | - | 42 | 50 | 30 | 0,082 |
К45x53x20 | K45x53x20 | 45 | 53 | 20 | 0,065 |
К45x53x25 | - | 45 | 53 | 25 | 0,094 |
К50x58x25 | K50x58x25 | 50 | 58 | 25 | 0,087 |
К60x70x30 | - | 60 | 70 | 30 | - |
Серия диаметров 5С. | |||||
К25x33x20 | K25x33x20 | 25 | 33 | 20 | 0,045 |
К30x40x30 | K30x40x30 | 30 | 40 | 30 | 0,081 |
Масса подшипников рассчитана при плотности стали 7,85 кг/дм3.
