Подшипники шариковые радиально-упорные однорядные с разъемным внутренним кольцом с четырехточечным контактом--подшипник

Подшипники шариковые радиально-упорные однорядные с разъемным внутренним кольцом с четырехточечным контактом

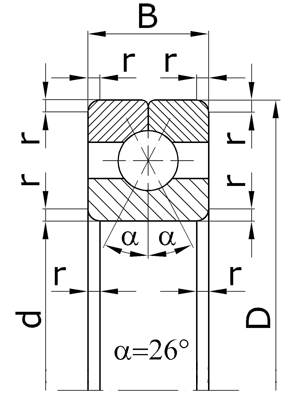

d - номинальный диаметр отверстия внутреннего кольца;

D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;

B - номинальная ширина подшипника;

r - номинальная координата монтажной фаски;

α - угол контакта.

Основные размеры подшипников
Обозначение		Размеры, мм				Масса, кг
по ГОСТу	международное	d	D	B	r	Масса, кг
Серия ширин 0, серия диаметров 1.
176100	-	10	26	8	0,5	0,025
176101	-	12	28	8	0,5	0,027
176102	-	15	32	9	0,5	0,038
176103	-	17	35	10	0,5	0,050
176104	-	20	42	12	1,0	0,088
176105	-	25	47	12	1,0	0,102
176106	-	30	55	13	1,5	0,148
176107	-	35	62	14	1,5	0,196
176108	-	40	68	15	1,5	0,243
176109	-	45	75	16	1,5	0,308
176110	-	50	80	16	1,5	0,334
176111	-	55	90	18	2,0	0,489
176112	-	60	95	18	2,0	0,522
176113	-	65	100	18	2,0	0,566
176114	-	70	110	20	2,0	0,770
176115	-	75	115	20	2,0	0,813
176116	-	80	125	22	2,0	1,080
176117	-	85	130	22	2,0	1,140
176118	-	90	140	24	2,5	1,480
176119	-	95	145	24	2,5	1,520
176120	-	100	150	24	2,5	1,600
176122	-	110	170	28	3,0	2,550
176124	-	120	180	28	3,0	2,700
176126	-	130	200	33	3,0	3,500
176128	-	140	210	33	3,0	4,350
176130	-	150	225	35	3,5	5,300
176132	-	160	240	38	3,5	6,500
176134	-	170	260	42	3,5	8,700
176136	-	180	280	46	3,5	11,40
176138	-	190	290	46	3,5	11,90
176140	-	200	310	51	3,5	15,40
176144	-	220	340	56	4,0	20,20
176148	-	240	360	56	4,0	21,60
176152	-	260	400	65	5,0	32,20
176156	-	280	420	65	5,0	34,20
176160	-	300	460	74	5,0	48,30
176164	-	320	480	74	5,0	54,70
176168	-	340	520	82	6,0	68,00
Серия ширин 0, серия диаметров 2.
176204	-	20	47	14	1,5	0,13
176205	-	25	52	15	1,5	0,16
176206	-	30	62	16	1,5	0,24
176207	-	35	72	17	2,0	0,35
176208	-	40	80	18	2,0	0,45
176209	-	45	85	19	2,0	0,52
176210	-	50	90	20	2,0	0,59
176211	-	55	100	21	2,5	0,77
176212	-	60	110	22	2,5	0,99
176213	-	65	120	23	2,5	1,22
176214	-	70	125	24	2,5	1,32
176215	-	75	130	25	2,5	1,47
176216	-	80	140	26	3,0	1,84
176217	-	85	150	28	3,0	2,26
176218	-	90	160	30	3,0	2,75
176219	-	95	170	32	3,5	3,22
176220	-	100	180	34	3,5	4,03
176222	-	110	200	38	3,5	5,60
176224	-	120	215	40	3,5	6,94
176226	-	130	230	40	4,0	7,74
176228	-	140	250	42	4,0	9,84
176230	-	150	270	45	4,0	12,4
176232	-	160	290	48	4,0	15,4
176234	-	170	310	52	5,0	19,3
176236	-	180	320	52	5,0	20,4
176238	-	190	340	55	5,0	24,4
176240	-	200	360	58	5,0	29,0
176244	-	220	400	65	5,0	40,0
176248	-	240	440	72	5,0	54,1
176252	-	260	480	80	6,0	71,5
176256	-	280	500	80	6,0	75,5
176260	-	300	540	85	6,0	94,0
176264	-	320	580	92	6,0	118
Серия ширин 0, серия диаметров 3.
176303	-	17	47	14	1,5	0,14
176304	-	20	52	15	2,0	0,18
176305	-	25	62	17	2,0	0,29
176306	-	30	72	19	2,0	0,42
176307	-	35	80	21	2,5	0,57
176308	-	40	90	23	2,5	0,78
176309	-	45	100	25	2,5	1,04
176310	-	50	110	27	3,0	1,37
176311	-	55	120	29	3,0	1,74
176312	-	60	130	31	3,5	2,14
176313	-	65	140	33	3,5	2,71
176314	-	70	150	35	3,5	3,16
176315	-	75	160	37	3,5	3,88
176316	-	80	170	39	3,5	4,59
176317	-	85	180	41	4,0	5,47
176318	-	90	190	43	4,0	6,43
176320	-	100	215	47	4,0	9,30
176322	-	110	240	50	4,0	12,5
176324	-	120	260	55	4,0	16,0
176326	-	130	280	58	5,0	19,7
176328	-	140	300	62	5,0	24,0
176330	-	150	320	65	5,0	29,1
176332	-	160	340	68	5,0	34,3
176334	-	170	360	72	5,0	40,7
176336	-	180	380	75	5,0	46,8
176338	-	190	400	78	6,0	54,0
176340	-	200	420	80	6,0	61,0
176344	-	220	460	88	6,0	81,0
176348	-	240	500	95	6,0	103
176352	-	260	540	102	8,0	132
176356	-	280	580	108	8,0	157
Серия ширин 1, серия диаметров 7.
1176720	-	100	165	30	3,0	2,7
1176722	-	110	180	33	3,0	-
1176724	-	120	200	38	3,0	4,75
1176728	-	140	225	40	3,5	-
1176730	-	150	250	46	3,5	-
1176732	-	160	270	51	3,5	-
1176736	-	180	300	56	4,0	-
1176738	-	190	320	60	4,0	-
1176740	-	200	340	65	4,0	-
Серия ширин 1, серия диаметров 9.
1176920	-	100	140	20	2,0	1,03
1176922	-	110	150	20	2,0	1,22
1176924	-	120	165	22	2,0	1,43
1176926	-	130	180	24	2,5	2,06
1176928	-	140	190	24	2,5	2,34
1176930	-	150	210	28	3,0	3,20
1176932	-	160	220	28	3,0	3,54
1176934	-	170	230	28	3,0	3,62
1176936	-	180	250	33	3,0	5,50
1176938	-	190	260	33	3,0	5,56
1176940	-	200	280	38	3,5	6,85
1176944	-	220	300	38	3,5	8,86
1176948	-	240	320	38	3,5	9,18
1176952	-	260	360	46	3,5	14,47
1176956	-	280	380	46	3,5	16,50
1176960	-	300	420	56	4,0	22,45
1176964	-	320	440	56	4,0	27,40

Масса подшипников рассчитана для плотности стали 7,85 кг/дм3.
