Ролики цилиндрические короткие

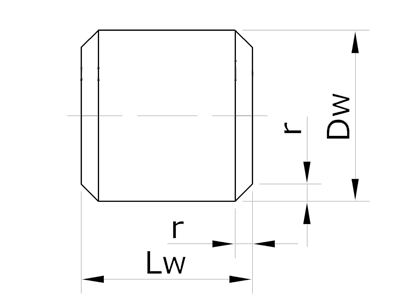

Dw - номинальный диаметр ролика; Lw - номинальная длина ролика; r - номинальная координата фаски.

Основные размеры роликов

Обозначение	Размеры, мм			Масса 1000 шт., кг
	Dw	Lw	r
3x4	3,0	4,0	0,2	0,22
3x5	3,0	5,0	0,2	0,27
3,5x5	3,5	5,0	0,3	0,37
4x4	4,0	4,0	0,3	0,38
4x6	4,0	6,0	0,3	0,58
4x8	4,0	8,0	0,3	0,78
4,5x4,5	4,5	4,5	0,3	0,55
4,5x5,5	4,5	(5,5)	0,3	0,68
4,5x6	4,5	6,0	0,3	0,73
5x5	5,0	5,0	0,3	0,75
5x8	5,0	8,0	0,3	1,21
5x10	5,0	10,0	0,3	1,52
5,5x5,5	5,5	5,5	0,3	1,00
5,5x8	5,5	8,0	0,3	1,46
5,5x9	5,5	(9,0)	0,3	1,67
6x6	6,0	6,0	0,3	1,30
6x8	6,0	8,0	0,3	1,78
6x8,5	6,0	(8,5)	0,3	1,87
6x9	6,0	9,0	0,3	1,98
6x10	6,0	10,0	0,3	2,19
6x12	6,0	12,0	0,3	2,61
6,5x6,5	6,5	6,5	0,5	1,66
6,5x8	6,5	8,0	0,5	2,00
6,5x9	6,5	9,0	0,5	2,30
6,5x11	6,5	(11,0)	0,5	2,85
7x7	7,0	7,0	0,5	2,06
7x10	7,0	10,0	0,5	2,96
7x14	7,0	14,0	0,5	4,17
7x17	7,0	(17,0)	0,5	5,10
7,5x7,5	7,5	7,5	0,5	2,54
7,5x9	7,5	9,0	0,5	3,06
7,5x10	7,5	10,0	0,5	3,40
7,5x11	7,5	11,0	0,5	3,74
8x8	8,0	8,0	0,5	3,08
8x10	8,0	10,0	0,5	3,91
8x12	8,0	12,0	0,5	4,65
8x14	8,0	14,0	0,5	5,49
8x16	8,0	16,0	0,5	6,27
8x20	8,0	20,0	0,5	7,84
9x9	9,0	9,0	0,5	4,40
9x10	9,0	10,0	0,5	4,90
9x12	9,0	12,0	0,5	5,95
9x13	9,0	13,0	0,5	6,40
9x14	9,0	14,0	0,5	6,80
10x10	10,0	10,0	0,5	6,00
10x11	10,0	11,0	0,5	6,70
10x12	10,0	(12,0)	0,5	7,35
10x14	10,0	14,0	0,5	8,50
10x15	10,0	15,0	0,5	9,20
10x16	10,0	16,0	0,5	9,80
10x17	10,0	17,0	0,5	10,30
10x20	10,0	(20,0)	0,5	12,20
10x25	10,0	25,0	0,5	15,31
11x11	11,0	11,0	0,8	8,10
11x12	11,0	12,0	0,8	8,90
11x13	11,0	13,0	0,8	9,60
11x15	11,0	15,0	0,8	11,0
11x20	11,0	20,0	0,8	14,8
12x12	12,0	12,0	0,8	10,4
12x14	12,0	14,0	0,8	12,2
12x16	12,0	16,0	0,8	14,1
12x17	12,0	17,0	0,8	14,9
12x18	12,0	18,0	0,8	15,7
12x21	12,0	21,0	0,8	18,3
12x22	12,0	22,0	0,8	19,5
13x13	13,0	13,0	0,8	13,3
13x20	13,0	20,0	0,8	20,4
14x14	14,0	14,0	0,8	16,6
14x15	14,0	15,0	0,8	18,0
14x20	14,0	20,0	0,8	23,8
14x22	14,0	22,0	0,8	26,2
14x28	14,0	(28,0)	0,8	33,6
15x15	15,0	15,0	0,8	20,4
15x16	15,0	16,0	0,8	22,0
15x17	15,0	17,0	0,8	23,1
15x22	15,0	22,0	0,8	30,0
15x24	15,0	24,0	0,8	33,0
15x25	15,0	(25,0)	0,8	34,4
15x30	15,0	(30,0)	0,8	41,3
16x16	16,0	16,0	0,8	24,8
16x17	16,0	17,0	0,8	26,5
16x18	16,0	18,0	0,8	28,0
16x24	16,0	24,0	0,8	37,3
16x27	16,0	27,0	0,8	42,0
17x17	17,0	17,0	1,0	29,7
17x24	17,0	24,0	1,0	42,0
18x18	18,0	18,0	1,0	35,7
18x19	18,0	19,0	1,0	37,7
18x26	18,0	26,0	1,0	51,0
18x30	18,0	30,0	1,0	59,5
19x19	19,0	19,0	1,0	41,6
19x20	19,0	20,0	1,0	44,4
19x21	19,0	21,0	1,0	46,0
19x28	19,0	28,0	1,0	61,0
19x32	19,0	32,0	1,0	70,3
20x20	20,0	20,0	1,0	48,5
20x30	20,0	30,0	1,0	73,0
21x21	21,0	21,0	1,0	56,0
21x22	21,0	22,0	1,0	59,0
21x30	21,0	30,0	1,0	80,0
21x32	21,0	32,0	1,0	86,0
22x22	22,0	22,0	1,0	64,0
22x24	22,0	24,0	1,0	71,0
22x34	22,0	34,0	1,0	100
23x23	23,0	23,0	1,0	74,0
23x34	23,0	34,0	1,0	112
24x24	24,0	24,0	1,0	84,0
24x26	24,0	26,0	1,0	92,0
24x36	24,0	36,0	1,0	126
24x38	24,0	38,0	1,0	134
25x25	25,0	25,0	1,5	95,0
25x27	25,0	27,0	1,5	103
25x33,5	25,0	33,5	1,5	128
25x36	25,0	36,0	1,5	137
25x40	25,0	40,0	1,5	154
26x26	26,0	26,0	1,5	107
26x28	26,0	28,0	1,5	116
26x40	26,0	40,0	1,5	164
26x48	26,0	48,0	1,5	198
28x28	28,0	28,0	1,5	133
28x30	28,0	30,0	1,5	143
28x36	28,0	36,0	1,5	174
28x44	28,0	44,0	1,5	210
28x46	28,0	46,0	1,5	221
30x30	30,0	30,0	1,5	163
30x42	30,0	42,0	1,5	232
30x48	30,0	48,0	1,5	262
30x52	30,0	52,0	1,5	284
32x32	32,0	32,0	1,5	199
32x46	32,0	46,0	1,5	289
32x52	32,0	52,0	1,5	324
34x34	34,0	34,0	2,0	239
34x55	34,0	55,0	2,0	387
34x66	34,0	66,0	2,0	467
35x26	35,0	26,0	2,0	195
36x36	36,0	36,0	2,0	283
36x58	36,0	58,0	2,0	457
38x38	38,0	38,0	2,0	333
38x52	38,0	52,0	2,0	464
38x62	38,0	62,0	2,0	550
40x40	40,0	40,0	2,0	389
40x65	40,0	65,0	2,0	630
42x42	42,0	42,0	2,0	457
42x62	42,0	62,0	2,0	675
42x65	42,0	65,0	2,0	707
42x67	42,0	67,0	2,0	734
42x70	42,0	70,0	2,0	761
45x45	45,0	45,0	2,0	562
45x48	45,0	(48,0)	2,0	599
45x55	45,0	(55,0)	2,0	686
45x65	45,0	65,0	2,0	850
45x75	45,0	75,0	2,0	936
45x80	45,0	80,0	2,0	998
45x90	45,0	90,0	2,0	1123
48x48	48,0	48,0	2,0	682
48x70	48,0	70,0	2,0	991
48x80	48,0	80,0	2,0	1133
50x50	50,0	50,0	2,0	770
50x85	50,0	85,0	2,0	1309
50x100	50,0	100,0	2,0	1541

Размеры, указанные в скобках, применять не рекомендуется.

Масса роликов рассчитана при плотности стали 7,85 кг/дм3.
