Гайки под стопорные скобы для закрепительных втулок

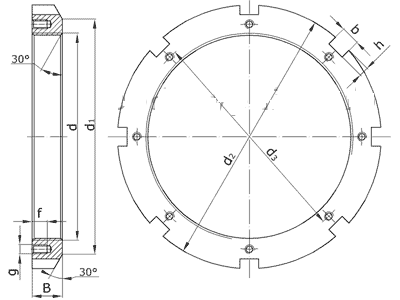

d - диаметр резьбы гайки;

d₁ - диаметр узкого торца гайки;

d₂ - наружный диаметр гайки;

B - ширина гайки;

b - ширина паза гайки;

h - глубина паза гайки;

g - диаметр резьбы отверстия под стопорный винт;

f - длина резьбы отверстия;

d₃ - диаметр окружности расположения осей отверстий под стопорные винты.

Основные размеры гаек
Обозначение	Размеры, мм									Масса, кг
Обозначение	d	d1	d2	B	b	h	g	f	d3	Масса, кг
HM3044	Tr220×4	242	260	30	20	9	M6	10	230	3,10
HM3144	Tr220×4	250	280	32	20	10	M8	16	239	5,20
HM3048	Tr240×4	270	290	34	20	10	M8	16	254	5,20
HM3148	Tr240×4	270	300	34	20	10	M8	16	259	5,95
HM3052	Tr260×4	290	310	34	20	10	M8	16	274	5,70
HM3152	Tr260×4	300	330	36	24	12	M10	18	282	8,05
HM3056	Tr280×4	310	330	38	24	10	M8	16	294	6,80
HM3156	Tr280×4	320	350	38	24	12	M10	18	302	9,05
HM3060	Tr300×4	336	360	42	24	12	M8	16	317	9,65
HM3160	Tr300×4	340	380	40	24	12	M10	18	327	12,00
HM3064	Tr320×5	356	380	42	24	12	M8	16	337	10,00
HM3164	Tr320×5	360	400	42	24	12	M10	18	347	13,00
HM3068	Tr340×5	376	400	45	24	12	M8	16	357	12,00
HM3168	Tr340×5	400	440	55	28	15	M12	22	374	23,00
HM3072	Tr360×5	394	420	45	28	13	M8	16	376	12,00
HM3172	Tr360×5	420	460	58	28	15	M12	22	394	25,00
HM3076	Tr380×5	422	450	48	28	14	M10	18	400	15,00
HM3176	Tr380×5	440	490	60	32	18	M12	22	416	31,00
HM3080	Tr400×5	442	470	52	28	14	M10	18	420	17,00
HM3180	Tr400×5	460	520	65	32	18	M16	28	441	37,00
HM3084	Tr420×5	462	490	52	32	14	M10	18	440	17,50
HM3184	Tr420×5	490	540	70	32	18	M16	28	461	43,50
HM3088	Tr440×5	490	520	60	32	15	M12	22	464	26,50
HM3188	Tr440×5	510	560	70	36	20	M16	28	479	45,50
HM3092	Tr460×5	510	540	60	32	15	M12	22	484	27,00
HM3192	Tr460×5	540	580	75	36	20	M16	28	499	50,50
HM3096	Tr480×5	530	560	60	36	15	M12	22	504	28,50
HM3196	Tr480×5	560	620	75	36	20	M16	28	529	62,00
HM30/500	Tr500×5	550	580	68	36	15	M12	22	524	33,50
HM31/500	Tr500×5	580	630	80	40	23	M16	28	541	63,50
HM30/530	Tr530×6	590	630	68	40	20	M16	28	557	42,80
HM31/530	Tr530×6	610	670	80	40	23	M20	35	574	78,00
HM30/560	Tr560×6	610	650	75	40	20	M16	28	582	44,20
HM31/560	Tr560×6	650	710	85	45	25	M20	35	607	88,90
HM30/600	Tr600×6	660	700	75	40	20	M16	28	627	53,80
HM31/600	Tr600×6	690	750	85	45	25	M20	35	647	94,90
HM30/630	Tr630×6	690	730	75	45	20	M16	28	657	56,00
HM30/670	Tr670×6	740	780	80	45	20	M16	28	702	71,50
HM30/710	Tr710×7	780	830	90	50	25	M16	28	741	90,70

Масса гаек рассчитана для плотности стали 7,85 кг/дм3.
