Подшипники шариковые упорно-радиальные двухрядные с углом контакта 60?

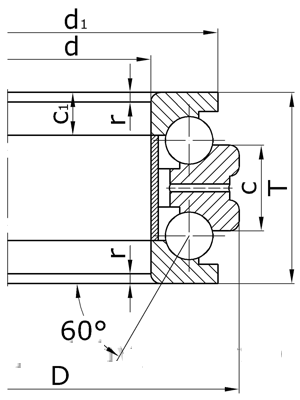

d- номинальный диаметр отверстия тугого кольца;

D - номинальный наружный диаметр свободного кольца;

d₁ - номинальный наружный диаметр тугого кольца;

c - номинальная ширина свободного кольца подшипника;

c₁ - номинальная ширина тугого кольца подшипника;

T - номинальная высота подшипника;

r - номинальная координата монтажной фаски;

Основные размеры подшипников
Обозначение		Размеры, мм							Масса, кг
по ГОСТу	международное	d	D	d1	c	c1	T	r	Масса, кг
Серия ширин 0, серия диаметров 8.
178808	234408	40	68	58,5	18	9	36	1,5	0,46
178809	234409	45	75	65	19	9,5	38	1,5	0,57
178810	234410	50	80	70	19	9,5	38	1,5	0,65
178811	234411	55	90	78	22	11	44	2,0	0,91
178812	234412	60	95	83	22	11	44	2,0	1,06
178813	234413	65	100	88	22	11	44	2,0	1,13
178814	234414	70	110	97	24	12	48	2,0	1,40
178815	234415	75	115	102	24	12	48	2,0	1,62
178816	234416	80	125	110	27	13,5	54	2,0	2,35
178817	234417	85	130	115	27	13,5	54	2,0	2,30
178818	234418	90	140	123	30	15	60	2,5	2,90
178819	234419	95	145	128	30	15	60	2,5	3,10
178820	-	100	150	133	30	15	60	2,5	3,20
178821	-	105	160	142	33	16,5	66	3,0	4,10
178822	234422	110	170	150	36	18	72	3,0	4,93
178824	234424	120	180	160	36	18	72	3,0	5,46
178826	234426	130	200	177	42	21	84	3,0	8,37
178828	234428	140	210	187	42	21	84	3,0	9,46
178830	-	150	225	200	45	22,5	90	3,5	10,80
178832	-	160	240	212	48	24	96	3,5	12,83
178834	-	170	260	230	54	27	108	3,5	18,50
178836	-	180	280	248	60	30	120	3,5	23,60
178838	-	190	290	258	60	30	120	3,5	24,90
178840	-	200	310	274	66	33	132	3,5	32,10
178844	-	220	340	304	72	36	144	-	38,60
178848	-	240	360	322	72	36	144	-	40,90
178852	-	260	400	354	82	41	164	-	60,00
178856	-	280	420	374	82	41	164	-	64,10
178860	-	300	460	406	95	47,5	190	-	91,90
178864	-	320	480	426	95	47,5	190	-	96,00
178868	-	340	520	459	106	53	212	-	129,0
178872	-	360	540	479	106	53	212	-	135,0
178876	-	380	560	499	106	53	212	-	143,0
178880	-	400	600	532	118	59	236	-	185,0
Серия ширин 0, серия диаметров 9.
178908	-	42	68	58,5	18	9	36	1,5	0,44
178909	-	47	75	65	19	9,5	38	1,5	0,54
178910	-	52	80	70	19	9,5	38	1,5	0,59
178911	-	57	90	78	22	11	44	2,0	0,90
178912	-	62	95	83	22	11	44	2,0	0,96
178913	-	67	100	88	22	11	44	2,0	1,00
178914	-	73	110	97	24	12	48	2,0	1,27
178915	-	78	115	102	24	12	48	2,0	1,50
178916	-	83	125	110	27	13,5	54	2,0	2,00
178917	-	88	130	115	27	13,5	54	2,0	2,10
178918	-	93	140	123	30	15	60	2,5	2,70
178919	-	98	145	128	30	15	60	2,5	2,90
178920	-	103	150	133	30	15	60	2,5	2,98
178921	-	109	160	142	33	16,5	66	3,0	3,70
178922	-	114	170	150	36	18	72	3,0	4,93
178924	-	124	180	160	36	18	72	3,0	5,20
178926	-	135	200	177	42	21	84	3,0	7,60
178928	-	145	210	187	42	21	84	3,0	8,10
178930	-	155	225	200	45	22,5	90	3,5	10,0
178932	-	165	240	212	48	24	96	3,5	11,9
178934	-	176	260	230	54	27	108	3,5	16,5
178936	-	187	280	248	60	30	120	3,5	21,8
178938	-	197	290	258	60	30	120	3,5	23,0
178940	-	207	310	274	66	33	132	3,5	29,0
178944	-	228	340	304	72	36	144	-	35,4
178948	-	248	360	322	72	36	144	-	37,4
178952	-	269	400	354	82	41	164	-	55,2
178956	-	289	420	374	82	41	164	-	58,9
178960	-	310	460	406	95	47,5	190	-	84,8
178964	-	330	480	426	95	47,5	190	-	88,4
178968	-	350	520	459	106	53	212	-	120
178972	-	370	540	479	106	53	212	-	125
178976	-	390	560	499	106	53	212	-	133
178980	-	410	600	532	118	59	236	-	173
