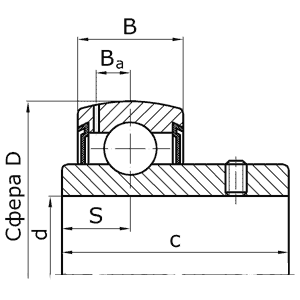

d - номинальный диаметр отверстия внутреннего кольца; D - номинальный диаметр наружный сферической поверхности наружного кольца; B - номинальная ширина наружного кольца подшипника; Ва- расстояние от оси смазочного отверстия до середины дорожки качения; c - номинальная ширина внутреннего кольца подшипника; S - расстояние от края внутреннего кольца подшипника до середины дорожки качения. |
| Обозначение | Размеры, мм | |||||
| d | D | B | Ва | c | S | |
| 480203 | 17 | 40 | 12 - 13 | 3,4 | 27,4 | 11,5 |
| 480204 | 20 | 47 | 14 - 17 | 3,7 | 31,0 | 12,7 |
| 480205 | 25 | 52 | 15 - 17 | 3,9 | 34,1 | 14,3 |
| 480206 | 30 | 62 | 16 - 19 | 5,0 | 38,1 | 15,9 |
| 480207 | 35 | 72 | 17 - 20 | 5,7 | 42,9 | 17,5 |
| 480208 | 40 | 80 | 18 - 21 | 6,2 | 49,2 | 19,0 |
| 480209 | 45 | 85 | 19 - 22 | 6,4 | 49,2 | 19,0 |
| 480210 | 50 | 90 | 20 - 24 | 6,5 | 51,6 | 19,0 |
| 480211 | 55 | 100 | 21 -25 | 7,0 | 55,6 | 22,2 |
| 480212 | 60 | 110 | 22 - 27 | 7,6 | 65,1 | 25,4 |
Номинальная ширина наружного кольца подшипника В указана в мм и может иметь значение в пределах минимальной и максимальной величин (мин - макс).
