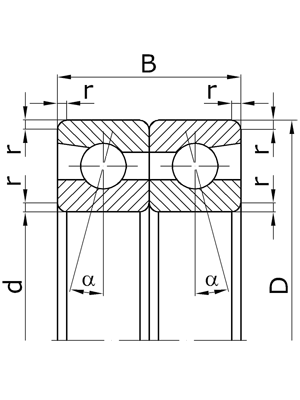

Подшипники шариковые радиально-упорные сдвоенные, внутренние кольца обращены друг к другу узкими торцами, угол контакта α=15º

d - номинальный диаметр отверстия внутреннего кольца;

D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;

B - номинальная ширина подшипника;

r - номинальная координата монтажной фаски;

α - угол контакта.

Основные размеры подшипников
Обозначение Размеры, мм Масса, кг
по ГОСТу международное d D B r
Серия ширин 0, серия диаметров 1.
236100К - 10 26 16 0,5 0,040
236101К - 12 28 16 0,5 0,050
236102К - 15 32 18 0,5 0,060
236103К - 17 35 20 0,5 0,080
236104К - 20 42 24 1,0 0,140
236105К - 25 47 24 1,0 0,160
236106К - 30 55 26 1,5 0,240
236107К - 35 62 28 1,5 0,320
236108К - 40 68 30 1,5 0,390
236109К - 45 75 32 1,5 0,500
236110К - 50 80 32 1,5 0,540
236111К - 55 90 36 2,0 0,790
236112К - 60 95 36 2,0 0,840
236113К - 65 100 36 2,0 0,900
236114К - 70 110 40 2,0 1,240
236115К - 75 115 40 2,0 1,310
236116К - 80 125 44 2,0 1,750
236117К - 85 130 44 2,0 1,830
236118К - 90 140 48 2,5 2,380
236120К - 100 150 48 2,5 2,580
236122К - 110 170 56 3,0 4,040
236124К - 120 180 56 3,0 4,340
236126К - 130 200 66 3,0 6,560
236128К - 140 210 66 3,0 6,960
Серия ширин 0, серия диаметров 2.
236201К - 12 32 20 1,0 0,080
236202К - 15 35 22 1,0 0,100
236203К - 17 40 24 1,0 0,140
236204К - 20 47 28 1,5 0,220
236205К - 25 52 30 1,5 0,270
236206К - 30 62 32 1,5 0,400
236207К - 35 72 34 2,0 0,560
236208К - 40 80 36 2,0 0,740
236209К - 45 85 38 2,0 0,850
236210К - 50 90 40 2,0 0,960
236211К - 55 100 42 2,5 1,260
236212К - 60 110 44 2,5 1,600
236213К - 65 120 46 2,5 2,000
236214К - 70 125 48 2,5 2,200
236215К - 75 130 50 2,5 2,950
236216К - 80 140 52 3,0 3,680
236217К - 85 150 56 3,0 4,420
236218К - 90 160 60 3,0 4,520
236220К - 100 180 68 3,5 6,640
236222К - 110 200 76 3,5 9,240
236224К - 120 215 80 3,5 10,96
236226К - 130 230 80 4,0 12,40
236228К - 140 250 84 4,0 15,50
236230К - 150 270 90 4,0 19,50
236232К - 160 290 96 4,0 30,80
236234К - 170 310 104 5,0 36,60
236236К - 180 320 104 5,0 40,80
236238К - 190 340 110 5,0 48,80
236240К - 200 360 116 5,0 58,00
236244К - 220 400 130 5,0 80,00

Масса подшипников рассчитана для плотности стали 7,85 кг/дм3.
