Продукты
Подшипники шариковые радиальные однорядные с двумя уплотнениями с широким внутренним кольцом сферической наружной поверхностью наружного кольца на закрепительной втулке

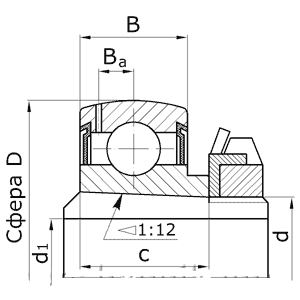

d - номинальный диаметр отверстия внутреннего кольца;

d1- номинальный внутренний диаметр закрепительной втулки;

D - номинальный диаметр наружный сферической поверхности наружного кольца;

B - номинальная ширина наружного кольца подшипника;

Ва- расстояние от оси смазочного отверстия до середины дорожки качения;

c - номинальная ширина внутреннего кольца подшипника.

Основные размеры подшипников
Обозначение Размеры, мм
d d1 D B Ва c
680203 20 17 47 14 - 17 3,7 18
680204 25 20 52 15 - 17 3,9 18
680205 30 25 62 16 - 19 5,0 20
680206 35 30 72 17 - 20 5,7 22
680207 40 35 80 18 - 21 6,2 23
680208 45 40 85 19 - 22 6,4 23
680209 50 45 90 20 - 24 6,5 23
680210 55 50 100 21 - 25 7,0 25
680211 60 55 110 22 - 27 7,6 26

Номинальная ширина наружного кольца подшипника В указана в мм и может иметь значение в пределах минимальной и максимальной величин (мин - макс).
