Подшипники радиальные роликовые игольчатые двухрядные без колец

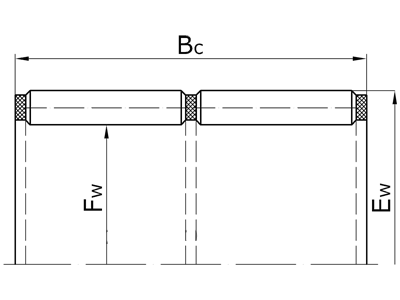

F_w - номинальный диаметр окружности, вписанный в комплект тел качения;

E_w - номинальный диаметр окружности, описанный вокруг комплекта тел качения;

B_c - номинальная ширина подшипника.

Основные размеры подшипников
Обозначение		Размеры, мм			Масса, кг
по ГОСТу	международное	Fw	Ew	Bc	Масса, кг
КК10x13x23	-	10	13	23	0,0040
КК12x15x20	-	12	15	20	0,0052
КК15x18x22	-	15	18	22	0,0083
КК15x19x22	-	15	19	22	0,0100
КК15x19x24	-	15	19	24	0,0105
КК16x20x20	-	16	20	20	0,0080
КК18x22x24	-	18	22	24	0,0130
КК18x24x26	-	18	24	26	0,0180
КК20x24x26	-	20	24	26	0,0100
КК20x25x40	-	20	25	40	0,0410
КК22x26x26	-	22	26	26	0,0140
КК22x27x40	-	22	27	40	0,0450
КК24x28x36	-	24	28	36	0,0270
КК24x30x31	-	24	30	31	0,0391
КК25x30x26	-	25	30	26	0,0270
КК25x30x39	-	25	30	39	0,0290
КК26x30x22	-	26	30	22	0,0170
КК28x33x26	-	28	33	26	0,0330
КК28x33x27	-	28	33	27	0,0193
КК30x35x26	-	30	35	26	0,0320
КК30x35x27	-	30	35	27	0,0310
КК30x38x30	-	30	38	30	0,0520
КК32x40x42	-	32	40	42	0,0771
КК32x52x48	-	32	52	48	-
КК34x39x45	-	34	39	45	0,0580
КК35x40x25	-	35	40	25	0,0255
КК35x40x26	-	35	40	26	0,0360
КК35x40x30	-	35	40	30	0,0430
КК35x40x32	-	35	40	32	0,0480
КК35x41x40	-	35	41	40	0,0690
КК35x42x35,8	-	35	42	35,8	-
КК35x42x45	-	35	42	45	0,1190
КК36x42x46	-	36	42	46	0,0860
КК37x42x26	-	37	42	26	0,0168
КК37x42x28	-	37	42	28	0,0384
КК37x42x31	-	37	42	31	0,0300
КК37x42x33	-	37	42	33	0,0305
КК39x44x26	-	39	44	26	0,0360
КК40x45x30	-	40	45	30	0,0480
КК40x45x34	-	40	45	34	0,0420
КК40x46x32	-	40	46	32	0,0505
КК40x46x40	-	40	46	40	0,0740
КК42x47x26	-	42	47	26	0,0430
КК42x47x30	-	42	47	30	0,0540
КК42x47x32	-	42	47	32	0,0410
КК42x50x40	-	42	50	40	0,1220
КК45x49x31	-	45	49	31	0,0350
КК45x50x34	-	45	50	34	0,0460
КК45x51x36	-	45	51	36	0,0850
КК45x51x46	-	45	51	46	0,1890
КК45x53x21	-	45	53	21	0,0520
КК48x53x34	-	48	53	34	0,0500
КК50x55x40	-	50	55	40	0,0580
КК50x57x36	-	50	57	36	0,0845
КК52x57x34	-	52	57	34	0,0780
КК52x58x40	-	52	58	40	0,0880
КК52x60x50	-	52	60	50	0,1530
КК53x59x41	-	53	59	41	0,0790
КК55x60x37	-	55	60	37	0,0945
КК55x60x40	-	55	60	40	0,0965
КК55x63x32	-	55	63	32	0,1220
КК57x63x43	-	57	63	43	0,1470
КК57x65x45	-	57	65	45	0,1440
КК58x63x34	-	58	63	34	0,0600
КК58x65x36	-	58	65	36	0,1060
КК58x65x40	-	58	65	40	0,1170
КК60x65x40	-	60	65	40	0,0720
КК60x66x33	-	60	66	33	0,1040
КК60x66x40	-	60	66	40	0,1160
КК60x68x30	-	60	68	30	0,1360
КК60x68x34	-	60	68	34	0,1480
КК60x68x40	-	60	68	40	0,1530
КК60x70x40	-	60	70	40	0,1400
КК62x70x37	-	62	70	37	0,1650
КК62x70x40	-	62	70	40	0,1745
КК62x70x45	-	62	70	45	0,1230
КК62x70x52	-	62	70	52	0,1600
КК63x71x40	-	63	71	40	0,1220
КК65x73x30	-	65	73	30	0,1180
КК65x73x40	-	65	73	40	-
КК65x73x43	-	65	73	43	-
КК65x73x46	-	65	73	46	0,1620
КК65x73x47	-	65	73	47	0,1700
КК65x73x54	-	65	73	54	0,1940
КК68x74x35	-	68	74	35	0,1160
КК68x74x40	-	68	74	40	0,1250
КК68x74x45	-	68	74	45	0,1650
КК68x75x32	-	68	75	32	0,1200
КК68x76x40	-	68	76	40	0,1400
КК68x76x47,5	-	68	76	47,5	0,1680
КК70x76x46	-	70	76	46	0,1235
КК70x76x50	-	70	76	50	-
КК70x78x37	-	70	78	37	0,1500
КК70x78x44,5	-	70	78	44,5	0,2060
КК70x78x46	-	70	78	46	0,2180
КК70x78x50	-	70	78	50	0,2240
КК70x78x55	-	70	78	55	-
КК70x78x57,2	-	70	78	57,2	0,1735
КК70x78x65	-	70	78	65	-
КК72x80x40	-	72	80	40	0,1400
КК73x79x50	-	73	79	50	0,1640
КК75x83x35	-	75	83	35	0,1650
КК75x83x40	-	75	83	40	0,1900
КК75x83x46	-	75	83	46	0,2190
КК80x88x37	-	80	88	37	-
КК80x88x40	-	80	88	40	0,2040
КК80x88x46	-	80	88	46	0,2350
КК80x88x50	-	80	88	50	0,1900
КК80x88x55	-	80	88	55	-
КК82x90x37	-	82	90	37	0,1750
КК84x96x36,5	-	84	96	36,5	-
КК85x92x48	-	85	92	48	-
КК85x93x42	-	85	93	42	-
КК85x93x55	-	85	93	55	-
КК92x102x50	-	92	102	50	-
КК95x103x39,7	-	95	103	39,7	0,2980
КК95x103x40	-	95	103	40	0,2500
КК95x103x45	-	95	103	45	-

Масса подшипников рассчитана при плотности стали 7,85 кг/дм3.
