Подшипники упорные с короткими цилиндрическими роликами однорядные без колец

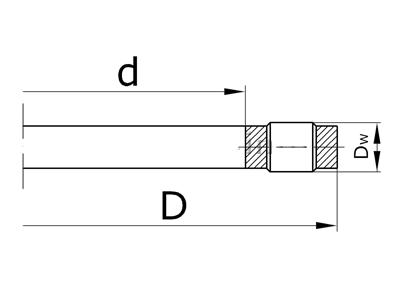

d - номинальный диаметр отверстия сепаратора;

D - номинальный наружный диаметр сепаратора;

D_w - номинальный диаметр ролика.

Основные размеры подшипников
Обозначение		Размеры, мм			Масса, кг
по ГОСТу	международное	d	D	Dw	Масса, кг
Серия диаметров 1.
999102	K81102TN	15	28	3,5	0,006
999103	K81103TN	17	30	3,5	0,009
999104	K81104TN	20	35	4,5	0,013
999105	K81105TN	25	42	5,0	0,015
999106	K81106TN	30	47	5,0	0,017
999107	K81107TN	35	52	5,0	0,019
999108	K81108TN	40	60	6,0	0,031
999109	K81109TN	45	65	6,0	0,035
999110	K81110TN	50	70	6,0	0,038
999111	K81111TN	55	78	6,0	0,045
999112	K81112TN	60	85	7,5	0,082
999113	K81113TN	65	90	7,5	0,090
999114	K81114TN	70	95	7,5	0,092
999115	K81115TN	75	100	7,5	0,110
999116	K81116TN	80	105	7,5	0,110
999117	K81117TN	85	110	7,5	0,120
999118	K81118TN	90	120	9,0	0,190
999120	K81120TN	100	135	11,0	0,300
999122	K81122TN	110	145	11,0	0,330
999124	K81124TN	120	155	11,0	0,340
999126	K81126TN	130	170	12,0	0,410
999128	K81128TN	140	180	12,0	0,450
999130	K81130TN	150	190	12,0	0,470
999132	K81132TN	160	200	12,0	0,510
999134	K81134TN	170	215	14,0	0,750
999136	K81136M	180	225	14,0	0,800
999138	K81138M	190	240	15,0	0,940
999140	K81140M	200	250	15,0	1,000
999144	K81144M	220	270	15,0	1,300
999148	K81148M	240	300	18,0	2,100
999152	K81152M	260	320	18,0	2,300
999156	K81156M	280	350	22,0	3,000
999160	K81160M	300	380	25,0	4,850
999164	K81164M	320	400	25,0	5,100
999168	K81168M	340	420	25,0	5,500
999172	K81172M	360	440	25,0	5,550
999176	K81176M	380	460	25,0	6,100
999180	K81180M	400	480	25,0	6,500
999184	K81184M	420	500	25,0	6,500
999188	K81188M	440	540	32,0	11,50
999192	K81192M	460	560	32,0	12,00
999196	K81196M	480	580	32,0	12,50
9991/500	K811/500M	500	600	32,0	13,00
9991/530	K811/530M	530	640	34,0	16,00
9991/560	K811/560M	560	670	34,0	17,00
9991/600	K811/600M	600	710	34,0	18,00
Серия диаметров 2.
999206	K81206TN	30	52	7,5	0,033
999207	K81207TN	35	62	7,5	0,043
999208	K81208TN	40	68	9,0	0,081
999209	K81209TN	45	73	9,0	0,090
999210	K81210TN	50	78	9,0	0,098
999211	K81211TN	55	90	11,0	0,170
999212	K81212TN	60	95	11,0	0,180
999213	K81213TN	65	100	11,0	0,180
999214	K81214TN	70	105	11,0	0,210
999215	K81215TN	75	110	11,0	0,220
999216	K81216TN	80	115	11,0	0,230
999217	K81217TN	85	125	12,0	0,300
999218	K81218TN	90	135	14,0	0,540
999220	K81220TN	100	150	15,0	0,600
999222	K81222TN	110	160	15,0	0,690
999224	K81224TN	120	170	15,0	0,730
999226	K81226TN	130	190	19,0	1,150
999228	K81228M	140	200	19,0	1,200
999230	K81230M	150	215	21,0	1,500
999232	K81232M	160	225	21,0	1,600
999234	K81234M	170	240	22,0	1,900
999236	K81236M	180	250	22,0	2,000
999238	K81238M	190	270	26,0	2,750
999240	K81240M	200	280	26,0	3,100
999244	K81244M	220	300	26,0	3,350
999248	K81248M	240	340	32,0	5,650
999252	K81252M	260	360	32,0	6,100
999256	K81256M	280	380	32,0	6,400
999260	K81260M	300	420	38,0	10,00
999264	K81260M	320	440	38,0	10,50
999268	K81268M	340	460	38,0	11,00
999272	K81272M	360	500	45,0	17,00
999276	K81276M	380	520	45,0	17,50
999280	K81280M	400	540	45,0	18,50
999284	K81284M	420	580	52,0	26,00
999288	K81288M	440	600	52,0	27,00
999292	K81292M	460	620	52,0	28,00
999296	K81296M	480	650	56,0	34,00
9992/500	-	500	670	56,0	35,00
9992/530	-	530	710	60,0	42,00
9992/560	-	560	750	60,0	47,00
9992/600	-	600	800	64,0	57,00
