Подшипники шариковые радиальные однорядные с односторонним уплотнением

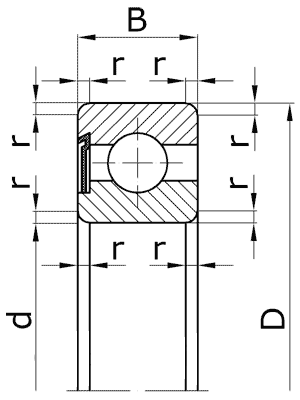

d - номинальный диаметр отверстия внутреннего кольца;

D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;

B - номинальная ширина подшипника;

r - номинальная координата монтажной фаски.

Основные размеры подшипников
Обозначение Размеры, мм Масса, кг
по ГОСТу международное d D B r
Особолегкая серия диаметров 1, нормальная серия ширин 0.
160017 607 RS 7 19 6 0,5 0,010
160018 608 RS 8 22 7 0,5 0,015
160019 609 RS 9 24 7 0,5 0,018
160100 6000 RS 10 26 8 0,5 0,020
160101 6001 RS 12 28 8 0,5 0,022
160102 6002 RS 15 32 9 0,5 0,031
160103 6003 RS 17 35 10 0,5 0,040
160104 6004 RS 20 42 12 1,0 0,070
160105 6005 RS 25 47 12 1,0 0,081
160106 6006 RS 30 55 13 1,5 0,119
160107 6007 RS 35 62 14 1,5 0,159
160108 6008 RS 40 68 15 1,5 0,195
160109 6009 RS 45 75 16 1,5 0,249
160110 6010 RS 50 80 16 1,5 0,264
160111 6011 RS 55 90 18 2,0 0,390
160112 6012 RS 60 95 18 2,0 0,420
160113 6013 RS 65 100 18 2,0 0,440
160114 - 70 110 20 2,0 0,618
160115 - 75 115 20 2,0 0,640
160116 - 80 125 22 2,0 0,860
160117 - 85 130 22 2,0 0,890
160118 - 90 140 24 2,5 1,16
160120 - 100 150 24 2,5 1,25
160122 - 110 170 28 3,0 2,20
160124 - 120 180 28 3,0 2,39
Легкая серия диаметров 2, узкая серия ширин 0.
160023 - 3 10 4 0,3 0,002
160024 - 4 13 5 0,4 0,004
160025 - 5 16 5 0,5 0,006
160026 626 RS 6 19 6 0,5 0,010
160027 627 RS 7 22 7 0,5 0,012
160028 628 RS 8 24 8 0,5 0,019
160029 629 RS 9 26 8 1,0 0,020
160200 6200 RS 10 30 9 1,0 0,032
160201 6201 RS 12 32 10 1,0 0,037
160202 6202 RS 15 35 11 1,0 0,045
160203 6203 RS 17 40 12 1,0 0,065
160204 6204 RS 20 47 14 1,5 0,107
160205 6205 RS 25 52 15 1,5 0,128
160206 6206 RS 30 62 16 1,5 0,201
160207 6207 RS 35 72 17 2,0 0,290
160208 6208 RS 40 80 18 2,0 0,367
160209 6209 RS 45 85 19 2,0 0,410
160210 6210 RS 50 90 20 2,0 0,464
160211 6211 RS 55 100 21 2,5 0,611
160212 6212 RS 60 110 22 2,5 0,787
160213 6213 RS 65 120 23 2,5 0,995
160214 6214 RS 70 125 24 2,5 1,09
160215 6215 RS 75 130 25 2,5 1,19
160216 6216 RS 80 140 26 3,0 1,41
160217 - 85 150 28 3,0 1,79
160218 - 90 160 30 3,0 2,16
160220 - 100 180 34 3,5 3,16
160222 - 110 200 38 3,5 4,52
160224 - 120 215 40 3,5 5,22
160226 - 130 230 40 4,0 5,85
160228 - 140 250 42 4,0 7,50
Средняя серия диаметров 3, узкая серия ширин 0.
160034 - 4 16 5 0,5 0,005
160035 - 5 19 6 0,5 0,009
160300 - 10 35 11 1,0 0,053
160301 6301 RS 12 37 12 1,5 0,060
160302 6302 RS 15 42 13 1,5 0,082
160303 6303 RS 17 47 14 1,5 0,116
160304 6304 RS 20 52 15 2,0 0,144
160305 6305 RS 25 62 17 2,0 0,232
160306 6306 RS 30 72 19 2,0 0,350
160307 6307 RS 35 80 21 2,5 0,460
160308 6308 RS 40 90 23 2,5 0,635
160309 6309 RS 45 100 25 2,5 0,833
160310 6310 RS 50 110 27 3,0 1,075
160311 6311 RS 55 120 29 3,0 1,38
160312 6312 RS 60 130 31 3,5 1,72
160313 - 65 140 33 3,5 2,10
160314 - 70 150 35 3,5 2,53
160315 - 75 160 37 3,5 3,03
160316 - 80 170 39 3,5 3,62
160317 - 85 180 41 4,0 4,26
160318 - 90 190 43 4,0 4,94
160320 - 100 215 47 4,0 7,01
Серия диаметров 5, серия ширин 0.
160500 - 10 30 14 1,0 0,05
160501 - 12 32 14 1,0 0,05
160502 - 15 35 14 1,0 0,05
160503 - 17 40 16 1,0 0,08
160504 - 20 47 18 1,5 0,14
160505 - 25 52 18 1,5 0,15
160506 - 30 62 20 1,5 0,30
160507 - 35 72 23 2,0 0,39
160508 - 40 80 23 2,0 0,45
160509 - 45 85 23 2,0 0,51
160510 - 50 90 23 2,0 0,54
160511 - 55 100 25 2,5 0,70
160512 - 60 110 28 2,5 0,87
160513 - 65 120 31 2,5 1,10
160514 - 70 125 3,1 2,5 1,21
Серия диаметров 6, серия ширин 0.
160600 - 10 35 17 1,0 0,08
160601 - 12 37 17 1,5 0,09
160602 - 15 42 17 1,5 0,11
160603 - 17 47 19 1,5 0,15
160604 - 20 52 21 2,0 0,21
160605 - 25 62 24 2,0 0,24
160606 - 30 72 27 2,0 0,42
160607 - 35 80 31 2,5 0,53
160608 - 40 90 33 2,5 0,85
160609 - 45 100 36 2,5 1,10
160610 - 50 110 40 3,0 1,26
160611 - 55 120 43 3,0 1,50
160612 - 60 130 46 3,5 1,94
160613 - 65 140 48 3,5 2,35
160614 - 70 150 51 3,5 2,75
Серия диаметров 2, серия ширин 3.
3160202 - 15 35 15,9 1,0 0,06
3160203 - 17 40 17,5 1,0 0,09
3160204 - 20 47 20,6 1,5 0,17
3160205 - 25 52 20,6 1,5 0,21
3160206 - 30 62 23,8 1,5 0,32
3160207 - 35 72 27 2,0 0,47
3160208 - 40 80 30,2 2,0 0,60
3160209 - 45 85 30,2 2,0 0,65

Масса подшипников рассчитана с сепаратором, штампованным из стального листа при плотности стали 7,85 кг/дм3.
