Подшипники упорные шариковые одинарные со свободным самоустанавливающимся кольцом без подкладного кольца

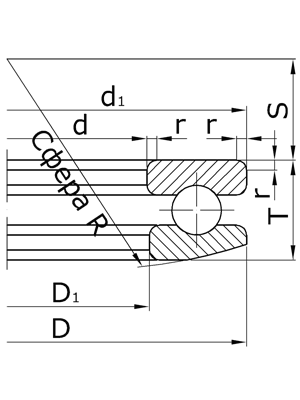

d - номинальный диаметр отверстия тугого кольца;

D - номинальный наружный диаметр свободного кольца;

d₁ - номинальный наружный диаметр тугого кольца;

D₁ - номинальный диаметр отверстия свободного кольца;

R - радиус сферического опорного торца свободного кольца подшипника и сферической поверхности подкладного кольца;

S - высота центра радиуса сферического опорного кольца;

T - номинальная высота подшипника;

r - номинальная координата монтажной фаски;

Основные размеры подшипников
Обозначение		Размеры, мм								Масса, кг
по ГОСТу	международное	d	D	d1	D1	R	S	T	r	Масса, кг
Серия ширин 0, серия диаметров 2.
28200	-	10	26	26	12	22	8,5	11,6	1,0	0,030
28201	53201	12	28	28	14	25	11,5	11,4	1,0	0,033
28202	53202	15	32	32	17	28	12	13,3	1,0	0,049
28203	53203	17	35	35	19	32	16	13,2	1,0	0,056
28204	53204	20	40	40	22	36	18	14,7	1,0	0,082
28205	53205	25	47	47	27	40	19	16,7	1,0	0,122
28206	53206	30	52	52	32	45	22	17,8	1,0	0,144
28207	53207	35	62	62	37	50	24	19,9	1,5	0,222
28208	53208	40	68	68	42	56	28,5	20,3	1,5	0,280
28209	53209	45	73	73	47	56	26	21,3	1,5	0,301
28210	53210	50	78	78	52	64	32,5	23,5	1,5	0,366
28211	53211	55	90	90	57	72	35	27,4	1,5	0,600
28212	53212	60	95	95	62	72	32,5	28,0	1,5	0,657
28213	53213	65	100	100	67	80	40	28,7	1,5	0,732
28214	53214	70	105	105	72	80	38	28,8	1,5	0,782
28215	53215	75	110	110	77	90	49	28,3	1,5	0,808
28216	53216	80	115	115	82	90	46	29,5	1,5	0,898
28217	53217	85	125	125	88	100	52	33,1	1,5	1,220
28218	53218	90	135	135	93	100	45	38,5	2,0	1,700
28220	53220	100	150	150	103	112	52	40,9	2,0	2,22
28222	53222	110	160	160	113	125	65	40,2	2,0	2,37
28224	53224	120	170	170	123	125	61	40,8	2,0	2,57
28226	53226	130	190	187	133	140	67	47,9	2,5	3,93
28228	53228	140	200	197	143	160	87	48,6	2,5	4,27
28230	-	150	215	212	153	160	79	53,3	2,5	5,97
28232	-	160	225	222	163	160	74	54,7	2,5	6,44
28234	-	170	240	237	173	180	91	58,7	2,5	7,93
28236	-	180	250	247	183	200	112	58,2	2,5	8,25
28238	-	190	270	267	194	200	98	65,6	3,0	11,40
28240	-	200	280	277	204	225	125	65,3	3,0	11,30
28244	-	220	300	297	224	225	118	65,6	3,0	12,80
28248	-	240	340	335	244	250	122	81,7	3,5	21,40
28252	-	260	360	355	264	280	152	82,7	3,5	23,20
28256	-	280	380	375	284	280	143	85,0	3,5	25,00
28260	-	300	420	415	304	320	164	100,5	4,0	41,50
28264	-	320	440	435	325	320	157	100,5	4,0	44,00
28268	-	340	480	475	345	360	199	100,3	4,0	45,00
28272	-	360	500	495	365	360	172	116,7	5,0	67,00
Серия ширин 0, серия диаметров 3.
28305	-	25	52	52	27	45	21	19,8	1,5	0,176
28306	53306	30	60	60	32	50	22	22,6	1,5	0,266
28307	53307	35	68	68	37	56	24	25,6	1,5	0,379
28308	53308	40	78	78	42	64	28	28,5	1,5	0,553
28309	53309	45	85	85	47	64	25	30,1	1,5	0,660
28310	53310	50	95	95	52	72	28	34,3	2,0	0,972
28311	53311	55	105	105	57	80	30	39,3	2,0	1,380
28312	53312	60	110	110	62	90	41	38,3	2,0	1,410
28313	53313	65	115	115	67	90	38,5	39,4	2,0	1,530
28314	53314	70	125	125	72	100	43	44,2	2,0	2,100
28315	53315	75	135	135	77	100	37	48,1	2,5	2,670
28316	53316	80	140	140	82	112	50	47,6	2,5	2,770
28317	53317	85	150	150	88	112	43	53,1	2,5	3,530
28318	53318	90	155	155	93	112	40	54,6	2,5	3,830
28320	53320	100	170	170	103	125	46	59,2	2,5	4,980
28322	53322	110	190	187	113	140	51	67,2	3,0	7,830
28324	53324	120	210	205	123	160	63	74,1	3,5	10,60
28326	-	130	225	220	134	160	53	80,3	3,5	12,90
28328	-	140	240	235	144	180	68	84,9	3,5	15,60
28330	-	150	250	245	154	200	89,5	83,7	3,5	16,10
28332	-	160	270	265	164	200	77	91,7	4,0	21,50
28334	-	170	280	275	174	225	105	91,3	4,0	22,50
28336	-	180	300	295	184	225	91	99,3	4,0	27,40
28338	-	190	320	315	195	250	104	111	5,0	37,00
28340	-	200	340	335	205	250	92	118	5,0	43,70
Серия ширин 0, серия диаметров 4.
28405	-	25	60	60	27	50	19	26,4	1,5	0,330
28406	-	30	70	70	32	56	20	30,1	1,5	0,517
28407	-	35	80	80	37	64	23	34,0	2,0	0,763
28408	53408	40	90	90	42	72	26	38,2	2,0	1,090
28409	-	45	100	100	47	80	29	42,4	2,0	1,470
28410	53410	50	110	110	52	90	35	45,6	2,5	1,920
28411	53411	55	120	120	57	90	28	50,5	2,5	2,500
28412	53412	60	130	130	62	100	34	54,0	2,5	3,120
28413	-	65	140	140	68	112	40	60,2	3,0	4,560
28414	53414	70	150	150	73	112	34	63,6	3,0	5,520
28415	53415	75	160	160	78	125	42	69,0	3,0	6,860
28416	53416	80	170	170	83	125	36	72,2	3,5	7,990
28417	-	85	180	177	88	140	47	77,0	3,5	9,380
28418	53418	90	190	187	93	140	40	81,2	3,5	11,10
28420	53420	100	210	205	103	160	50	90,0	4,0	14,80
28422	-	110	230	225	113	180	58	99,7	4,0	19,70
28424	-	120	250	245	123	200	70	107,3	5,0	25,20
28426	-	130	270	265	134	200	58	115,2	5,0	32,10
28428	-	140	280	275	144	225	83	117,0	5,0	33,30
28430	-	150	300	295	154	225	69	125,3	5,0	40,40
28432	-	160	320	315	164	250	84	135,3	6,0	51,00
28434	-	170	340	335	174	250	74	141,0	6,0	56,00
28436	-	180	360	355	184	280	97	148,3	6,0	70,00

Масса подшипников рассчитана с сепаратором, штампованным из стального листа при плотности стали 7,85 кг/дм3.
