Эксцентрические стопорные кольца

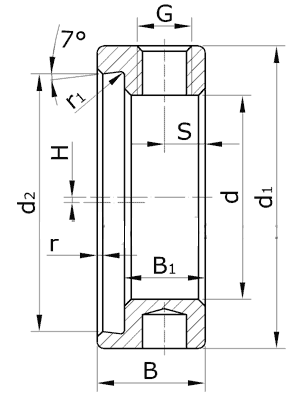

d- номинальный диаметр отверстия кольца;

d1 - номинальный наружный диаметр кольца;

d2 - номинальный теоретический диаметр эксцентрического отверстия кольца в плоскости торца;

B - номинальная ширина кольца;

B1 - номинальная ширина отверстия;

H - номинальный эксцентриситет;

G - диаметр резьбы под установочный винт;

S - расстояние оси отверстия под установочный винт от торца кольца;

r - номинальная координата фаски;

r1 - номинальный радиус закругления эксцентрического отверстия.

Основные размеры концентрических колец
Обозначение Размеры, мм
d d1 d2 B B1 H G S r r1
1.17 17 28,6 21,6 13,5 9,5 0,8 M6×1 4,8 0,8 0,4
1.20 20 33,3 26,6 13,5 9,5 0,8 M6×1 4,8 0,8 0,4
1.25 25 38,1 31,6 13,5 9,5 0,8 M6×1 4,8 0,8 0,4
1.30 30 44,5 37,9 15,9 11,9 0,8 M8×1,25 6,0 0,8 0,4
1.35 35 55,6 44,7 17,5 13,5 0,8 M8×1,25 6,8 0,8 0,4
1.40 40 60,3 49,4 18,3 13,5 1,6 M8×1,25 6,8 1,2 0,4
1.45 45 63,5 54,4 18,3 13,5 1,6 M8×1,25 6,8 1,2 0,4
1.50 50 69,9 60,0 18,3 13,5 1,6 M10×1,5 6,8 1,2 0,4
1.55 55 76,2 66,9 20,7 15,9 1,6 M10×1,5 7,9 1,2 0,4
1.60 60 81,2 73,5 22,3 15,9 1,6 M10×1,5 7,9 1,6 0,4
