Подшипники шарнирные с отверстиями и канавками для смазки на внутреннем и наружном кольцах с двухразломным наружным кольцом--подшипник

Подшипники шарнирные с отверстиями и канавками для смазки на внутреннем и наружном кольцах с двухразломным наружным кольцом

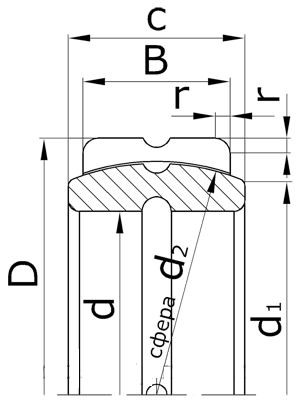

d - номинальный диаметр отверстия внутреннего кольца;

D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;

d₁ - диаметр пересечения сферы с торцом кольца подшипника;

d₂ - диаметр сфер колец подшипника;

c - ширина внутреннего кольца подшипника;

B - ширина наружного кольца подшипника;

r - номинальная координата монтажной фаски.

Основные размеры подшипников
Обозначение		Размеры, мм							Масса, кг
по ГОСТу	международное	d	D	d1	d2	c	B	r	Масса, кг
Серия Е.
ШСЛ4К	-	4	12	6	8	5	3	0,5	0,003
ШСЛ5К	-	5	14	8	10	6	4	0,5	0,005
ШСЛ6К	-	6	14	8	10	6	4	0,5	0,005
ЕШСЛ8К	-	8	16	10	13	8	5	0,5	0,008
ЕШСЛ10К	-	10	19	13	16	9	6	0,5	0,012
ШСЛ12К	-	12	22	15	18	10	7	1,0	0,016
ЕШСЛ15К	-	15	26	18	22	12	9	1,0	0,035
ЕШСЛ17К	-	17	30	20	25	14	10	1,0	0,048
ШСЛ20К	-	20	35	24	29	16	12	1,0	0,065
ШСЛ25К	-	25	42	29	35	20	16	1,0	0,115
ШСЛ30К	-	30	47	33	40	22	18	1,0	0,158
ЕШСЛ35К	-	35	55	39	47	25	20	1,5	0,236
ШСЛ40К	-	40	62	45	53	28	22	1,5	0,330
ЕШСЛ45К	-	45	68	50	60	32	26	2,0	0,430
ШСЛ50К	-	50	75	55	66	35	28	2,0	0,660
ШСЛ55К	-	55	85	62	74	40	32	2,0	0,880
ЕШСЛ60К	-	60	90	66	80	44	36	2,0	1,100
ШСЛ70К	-	70	105	77	92	49	40	2,0	1,590
ШСЛ80К	-	80	120	88	105	55	46	2,0	2,330
ШСЛ90К	-	90	130	98	115	60	50	2,0	2,820
ШСЛ100К	-	100	150	109	130	70	55	2,0	4,480
ШСЛ110К	-	110	160	120	140	70	55	2,0	4,900
ШСЛ120К	-	120	180	130	160	85	70	2,0	8,190
ШСЛ140К	-	140	210	150	180	90	70	2,0	11,113
ШСЛ160К	-	160	230	170	200	105	80	2,0	14,062
ШСЛ180К	-	180	260	192	225	105	80	2,0	18,598
ШСЛ200К	-	200	290	212	250	130	100	2,0	27,896
ШСЛ220К	-	220	320	238	275	135	100	2,0	35,608
ШСЛ240К	-	240	340	265	300	140	100	2,0	39,917
ШСЛ260К	-	260	370	285	325	150	110	2,0	52,164
ШСЛ280К	-	280	400	310	350	155	120	2,0	63,772
ШСЛ300К	-	300	430	330	375	165	120	2,0	79,380
Серия 7.
ШСЛ8К	-	8	17	10	13	8	5	0,5	0,008
ШСЛ10К	-	10	20	13	16	9	6	0,5	0,012
ШСЛ15К	-	15	28	18	23	12	8	1,0	0,033
ШСЛ17К	-	17	32	22	26	14	10	1,0	0,048
ШСЛ35К	-	35	55	39	47	26	21	1,5	0,236
ШСЛ45К	-	45	70	50	60	32	25	2,0	0,460
ШСЛ60К	-	60	90	66	80	44	34	2,0	0,980
Серия 2.
2ШСЛ10К	-	10	30	16	22	14	10	1,0	0,052
2ШСЛ12К	-	12	32	17	24	16	12	1,0	0,065
2ШСЛ15К	-	15	35	20	27	18	14	1,0	0,082
2ШСЛ17К	-	17	40	22	31	21	14	1,0	0,148
2ШСЛ20К	-	20	47	23	35	26	15	1,0	0,190
2ШСЛ25К	-	25	52	28	40	28	15	1,5	0,262
