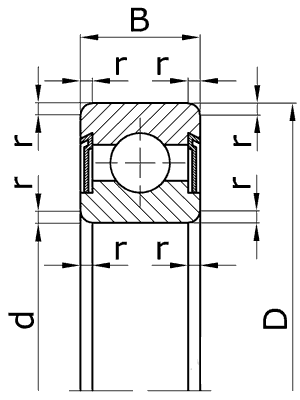

d - номинальный диаметр отверстия внутреннего кольца; D - номинальный диаметр наружный цилиндрической поверхности наружного кольца; B - номинальная ширина подшипника; r - номинальная координата монтажной фаски. |
Обозначение | Размеры, мм | Масса, кг | ||||
по ГОСТу | международное | d | D | B | r | |
Нормальная серия ширин 0, особолегкая серия диаметров 1. | ||||||
8001/1,5 | - | 1,5 | 6 | 2,5 | 0,3 | 0,00042 |
80012 | - | 2 | 7 | 2,8 | 0,3 | 0,00064 |
8001/2,5 | - | 2,5 | 8 | 2,8 | 0,3 | 0,00083 |
80013 | - | 3 | 9 | 3 | 0,3 | 0,0010 |
80014 | 604 ZZ | 4 | 12 | 4 | 0,4 | 0,0023 |
80015 | 605 ZZ | 5 | 14 | 5 | 0,4 | 0,0039 |
80016 | 606 ZZ | 6 | 17 | 6 | 0,5 | 0,0080 |
80017 | 607 ZZ | 7 | 19 | 6 | 0,5 | 0,010 |
80018 | 608 ZZ | 8 | 22 | 7 | 0,5 | 0,015 |
80019 | 609 ZZ | 9 | 24 | 7 | 0,5 | 0,018 |
80100 | 6000 ZZ | 10 | 26 | 8 | 0,5 | 0,020 |
80101 | 6001 ZZ | 12 | 28 | 8 | 0,5 | 0,022 |
80102 | 6002 ZZ | 15 | 32 | 9 | 0,5 | 0,031 |
80103 | 6003 ZZ | 17 | 35 | 10 | 0,5 | 0,040 |
80104 | 6004 ZZ | 20 | 42 | 12 | 1,0 | 0,070 |
80105 | 6005 ZZ | 25 | 47 | 12 | 1,0 | 0,081 |
80106 | 6006 ZZ | 30 | 55 | 13 | 1,5 | 0,119 |
80107 | 6007 ZZ | 35 | 62 | 14 | 1,5 | 0,159 |
80108 | 6008 ZZ | 40 | 68 | 15 | 1,5 | 0,195 |
80109 | 6009 ZZ | 45 | 75 | 16 | 1,5 | 0,249 |
80110 | 6010 ZZ | 50 | 80 | 16 | 1,5 | 0,264 |
80111 | 6011 ZZ | 55 | 90 | 18 | 2,0 | 0,390 |
80112 | 6012 ZZ | 60 | 95 | 18 | 2,0 | 0,420 |
80113 | 6013 ZZ | 65 | 100 | 18 | 2,0 | 0,440 |
80114 | 6014 ZZ | 70 | 110 | 20 | 2,0 | 0,618 |
80115 | 6015 ZZ | 75 | 115 | 20 | 2,0 | 0,640 |
80116 | 6016 ZZ | 80 | 125 | 22 | 2,0 | 0,860 |
80117 | 6017 ZZ | 85 | 130 | 22 | 2,0 | 0,890 |
80118 | 6018 ZZ | 90 | 140 | 24 | 2,5 | 1,16 |
80120 | 6020 ZZ | 100 | 150 | 24 | 2,5 | 1,25 |
80122 | 6022 ZZ | 110 | 170 | 28 | 3,0 | 2,20 |
80124 | 6024 ZZ | 120 | 180 | 28 | 3,0 | 2,39 |
Узкая серия ширин 0, легкая серия диаметров 2. | ||||||
80023 | 623 ZZ | 3 | 10 | 4 | 0,3 | 0,002 |
80024 | 624 ZZ | 4 | 13 | 5 | 0,4 | 0,004 |
80025 | 625 ZZ | 5 | 16 | 5 | 0,5 | 0,006 |
80026 | 626 ZZ | 6 | 19 | 6 | 0,5 | 0,010 |
80027 | 627 ZZ | 7 | 22 | 7 | 0,5 | 0,012 |
80028 | 628 ZZ | 8 | 24 | 8 | 0,5 | 0,019 |
80029 | 629 ZZ | 9 | 26 | 8 | 1,0 | 0,020 |
80200 | 6200 ZZ | 10 | 30 | 9 | 1,0 | 0,032 |
80201 | 6201 ZZ | 12 | 32 | 10 | 1,0 | 0,037 |
80202 | 6202 ZZ | 15 | 35 | 11 | 1,0 | 0,045 |
80203 | 6203 ZZ | 17 | 40 | 12 | 1,0 | 0,065 |
80204 | 6204 ZZ | 20 | 47 | 14 | 1,5 | 0,107 |
80205 | 6205 ZZ | 25 | 52 | 15 | 1,5 | 0,128 |
80206 | 6206 ZZ | 30 | 62 | 16 | 1,5 | 0,201 |
80207 | 6207 ZZ | 35 | 72 | 17 | 2,0 | 0,290 |
80208 | 6208 ZZ | 40 | 80 | 18 | 2,0 | 0,367 |
80209 | 6209 ZZ | 45 | 85 | 19 | 2,0 | 0,410 |
80210 | 6210 ZZ | 50 | 90 | 20 | 2,0 | 0,464 |
80211 | 6211 ZZ | 55 | 100 | 21 | 2,5 | 0,611 |
80212 | 6212 ZZ | 60 | 110 | 22 | 2,5 | 0,787 |
80213 | 6213 ZZ | 65 | 120 | 23 | 2,5 | 0,995 |
80214 | 6214 ZZ | 70 | 125 | 24 | 2,5 | 1,09 |
80215 | 6215 ZZ | 75 | 130 | 25 | 2,5 | 1,19 |
80216 | 6216 ZZ | 80 | 140 | 26 | 3,0 | 1,41 |
80217 | 6217 ZZ | 85 | 150 | 28 | 3,0 | 1,79 |
80218 | 6218 ZZ | 90 | 160 | 30 | 3,0 | 2,16 |
80220 | 6220 ZZ | 100 | 180 | 34 | 3,5 | 3,16 |
80222 | 6220 ZZ | 110 | 200 | 38 | 3,5 | 4,52 |
80224 | 6224 ZZ | 120 | 215 | 40 | 3,5 | 5,22 |
80226 | 6226 ZZ | 130 | 230 | 40 | 4,0 | 5,85 |
80228 | - | 140 | 250 | 42 | 4,0 | 7,50 |
Узкая серия ширин 0, средняя серия диаметров 3. | ||||||
80033 | 633 ZZ | 3 | 13 | 5 | 0,4 | - |
80034 | 634 ZZ | 4 | 16 | 5 | 0,5 | 0,005 |
80035 | 635 ZZ | 5 | 19 | 6 | 0,5 | 0,009 |
80036 | 636 ZZ | 6 | 22 | 7 | 0,5 | 0,014 |
80037 | - | 7 | 26 | 9 | 0,5 | 0,026 |
80038 | - | 8 | 28 | 9 | 0,5 | 0,029 |
80039 | - | 9 | 30 | 10 | 1,0 | 0,035 |
80300 | 6300 ZZ | 10 | 35 | 11 | 1,0 | 0,053 |
80301 | 6301 ZZ | 12 | 37 | 12 | 1,5 | 0,060 |
80302 | 6302 ZZ | 15 | 42 | 13 | 1,5 | 0,082 |
80303 | 6303 ZZ | 17 | 47 | 14 | 1,5 | 0,116 |
80304 | 6304 ZZ | 20 | 52 | 15 | 2,0 | 0,144 |
80305 | 6305 ZZ | 25 | 62 | 17 | 2,0 | 0,232 |
80306 | 6306 ZZ | 30 | 72 | 19 | 2,0 | 0,350 |
80307 | 6307 ZZ | 35 | 80 | 21 | 2,5 | 0,460 |
80308 | 6308 ZZ | 40 | 90 | 23 | 2,5 | 0,635 |
80309 | 6309 ZZ | 45 | 100 | 25 | 2,5 | 0,833 |
80310 | 6310 ZZ | 50 | 110 | 27 | 3,0 | 1,075 |
80311 | 6311 ZZ | 55 | 120 | 29 | 3,0 | 1,38 |
80312 | 6312 ZZ | 60 | 130 | 31 | 3,5 | 1,72 |
80313 | 6313 ZZ | 65 | 140 | 33 | 3,5 | 2,10 |
80314 | 6314 ZZ | 70 | 150 | 35 | 3,5 | 2,53 |
80315 | 6315 ZZ | 75 | 160 | 37 | 3,5 | 3,03 |
80316 | 6316 ZZ | 80 | 170 | 39 | 3,5 | 3,62 |
80317 | 6317 ZZ | 85 | 180 | 41 | 4,0 | 4,26 |
80318 | 6318 ZZ | 90 | 190 | 43 | 4,0 | 4,94 |
80320 | 6320 ZZ | 100 | 215 | 47 | 4,0 | 7,01 |
Серия ширин 1, сверхлегкая серия диаметров 9. | ||||||
1080092 | - | 2 | 6 | 2,3 | 0,3 | 0,0004 |
108009/2,5 | - | 2,5 | 7 | 2,5 | 0,3 | 0,0006 |
1080093 | - | 3 | 8 | 3 | 0,3 | 0,0008 |
1080094 | - | 4 | 11 | 4 | 0,3 | 0,0021 |
1080095 | - | 5 | 13 | 4 | 0,4 | 0,0026 |
1080096 | - | 6 | 15 | 5 | 0,4 | 0,0041 |
1080097 | - | 7 | 17 | 5 | 0,5 | 0,0051 |
1080098 | - | 8 | 19 | 6 | 0,5 | 0,0081 |
1080099 | - | 9 | 20 | 6 | 0,5 | 0,0083 |
1080900 | - | 10 | 22 | 6 | 0,5 | 0,0097 |
Широкая серия ширин 2, сверхлегкая серия диаметров 8. | ||||||
2080083 | - | 3 | 7 | 2,5 | 0,2 | 0,00049 |
2080084 | - | 4 | 9 | 3,5 | 0,2 | 0,00079 |
2080085 | - | 5 | 11 | 4 | 0,3 | - |
2080086 | - | 6 | 13 | 5 | 0,3 | 0,0029 |
2080087 | - | 7 | 14 | 5 | 0,3 | 0,0032 |
2080088 | - | 8 | 16 | 5 | 0,4 | 0,0042 |
2080089 | - | 9 | 17 | 5 | 0,4 | 0,0061 |
2080800 | - | 10 | 19 | 6 | 0,5 | - |
Серия ширин 3, серия диаметров 8. | ||||||
3080081 | - | 1 | 3 | 1,5 | 0,1 | 0,00006 |
308008/1,5 | - | 1,5 | 4 | 2 | 0,1 | 0,00009 |
3080082 | - | 2 | 5 | 2,3 | 0,15 | 0,00025 |
308008/2,5 | - | 2,5 | 6 | 2,6 | 0,15 | 0,00043 |
3080083 | - | 3 | 7 | 3 | 0,2 | 0,00053 |
3080084 | - | 4 | 9 | 4 | 0,2 | 0,0012 |
3080085 | - | 5 | 11 | 5 | 0,3 | 0,0020 |
3080086 | - | 6 | 13 | 6 | 0,3 | - |
3080087 | - | 7 | 14 | 6 | 0,3 | - |
3080088 | - | 8 | 16 | 6 | 0,4 | - |
3080089 | - | 9 | 17 | 6 | 0,4 | - |
3080800 | - | 10 | 19 | 7 | 0,5 | - |
Серия ширин 3, серия диаметров 9. | ||||||
3080091 | - | 1 | 4 | 1,6 | 0,2 | 0,00014 |
308009/1,5 | - | 1,5 | 5 | 2,6 | 0,3 | 0,00034 |
3080092 | - | 2 | 6 | 3 | 0,3 | 0,00045 |
308009/2,5 | - | 2,5 | 7 | 3,5 | 0,3 | 0,00068 |
3080093 | - | 3 | 8 | 4 | 0,3 | 0,0009 |
3080094 | - | 4 | 11 | 5 | 0,3 | - |
3080095 | - | 5 | 13 | 6 | 0,4 | - |
3080096 | - | 6 | 15 | 7 | 0,4 | - |
3080097 | - | 7 | 17 | 7 | 0,5 | - |
3080098 | - | 8 | 19 | 9 | 0,5 | - |
3080099 | - | 9 | 20 | 9 | 0,5 | - |
3080900 | - | 10 | 22 | 10 | 0,5 | - |
Масса подшипников рассчитана с сепаратором, штампованным из стального листа при плотности стали 7,85 кг/дм3.
