Кольца пружинные упорные плоские наружные концентрические

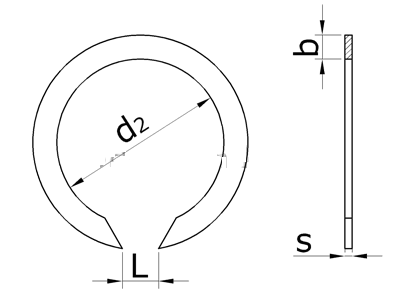

d₁ - диаметр канавки;

d₂ - номинальный внутренний диаметр кольца в свободном состоянии;

s - номинальная толщина кольца;

b - номинальная висота тела кольца;

L - ширина разреза кольца в свободном состоянии.

Основные размеры концентрических колец
Обозначение	Диаметр вала, мм d	Размеры, мм					Масса 1000 колец, кг
Обозначение	Диаметр вала, мм d	d1	d2	s	b	L	Масса 1000 колец, кг
A4	4	3,6	3,5	0,4	0,8	0,8	0,03
A5	5	4,6	4,5	0,6	0,8	0,8	0,06
A6	6	5,6	5,4	0,7	1,2	0,8	0,13
A7	7	6,6	6,4	0,8	1,2	0,8	0,17
A8	8	7,5	7,2	1,0	1,7	2,0	0,18
A9	9	8,5	8,2	1,0	1,7	2,0	0,38
A10	10	9,5	9,2	1,0	1,7	2,0	0,42
A12	12	11,3	11,0	1,0	2,0	3,0	0,58
A13	13	12,2	11,9	1,0	2,0	4,0	0,61
A14	14	13,2	12,9	1,0	2,0	4,0	0,66
A15	15	14,1	13,8	1,0	2,0	4,0	0,71
A16	16	15,0	14,7	1,2	2,5	4,0	1,08
A17	17	16,0	15,7	1,2	2,5	4,0	1,16
A18	18	16,8	16,5	1,2	2,5	5,0	1,18
A19	19	17,8	17,5	1,2	2,5	5,0	1,40
A20	20	18,6	18,2	1,2	3,2	5,0	1,85
A22	22	20,6	20,2	1,2	3,2	5,0	2,02
A23	23	21,5	21,1	1,2	3,2	5,0	2,08
A24	24	22,5	22,1	1,2	3,2	5,0	2,18
A25	25	23,5	23,1	1,2	3,2	5,0	2,86
A26	26	24,5	24,0	1,2	4,0	6,0	2,90
A28	28	26,5	25,8	1,2	4,0	6,0	3,13
A29	29	27,5	26,8	1,2	4,0	6,0	3,33
A30	30	28,5	27,8	1,2	4,0	6,0	3,34
A32	32	30,2	29,5	1,2	4,0	6,0	3,53
A34	34	32,2	31,4	1,2	4,0	6,0	3,80
A35	35	33,0	32,2	1,7	5,0	6,0	7,29
A36	36	34,0	33,0	1,7	5,0	8,0	7,36
A37	37	35,0	34,0	1,7	5,0	8,0	7,71
A38	38	36,0	35,0	1,7	5,0	8,0	7,78
A40	40	37,5	36,5	1,7	5,0	8,0	8,11
A42	42	39,5	38,5	1,7	5,0	8,0	8,51
A45	45	42,5	41,5	1,7	5,0	8,0	9,14
A46	46	43,5	42,5	1,7	5,0	8,0	9,26
A48	48	45,5	44,5	1,7	5,0	8,0	9,87
A50	50	47,0	45,8	2,0	6,0	8,0	14,4
A52	52	49,0	47,8	2,0	6,0	8,0	15,0
A54	54	51,0	49,8	2,0	6,0	8,0	15,2
A55	55	52,0	50,8	2,0	6,0	8,0	15,9
A56	56	53,0	51,8	2,0	6,0	8,0	16,0
A58	58	55,0	53,8	2,0	6,0	8,0	16,8
A60	60	57,0	55,8	2,0	6,0	10,0	17,2
A62	62	59,0	57,8	2,0	6,0	10,0	17,8
A65	65	62,0	60,8	2,5	7,0	10,0	22,8
A68	68	65,0	63,6	2,5	7,0	10,0	28,8
A70	70	67,0	65,6	2,5	7,0	10,0	29,6
A72	72	69,0	67,6	2,5	7,0	10,0	30,8
A75	75	72,0	70,6	2,5	7,0	10,0	31,8
A78	78	75,0	73,5	2,5	8,0	10,0	38,5
A80	80	76,5	75,0	2,5	8,0	10,0	38,8
A82	82	78,5	77,0	2,5	8,0	10,0	40,3
A85	85	81,5	79,5	2,5	8,0	10,0	41,4
A88	88	84,5	82,5	3,0	8,5	10,0	45,8
A90	90	86,5	84,5	3,0	8,5	10,0	52,4
A92	92	88,5	86,5	3,0	8,5	10,0	54,2
A95	95	91,5	89,5	3,0	8,5	10,0	55,2
A98	98	94,5	92,5	3,0	8,5	12,0	55,8
A100	100	96,5	94,5	3,0	8,5	12,0	56,4
A102	102	97,0	96,0	3,0	9,5	12,0	73,9
A105	105	100,0	98,0	3,0	9,5	12,0	74,6
A108	108	103,0	101,0	3,0	9,5	12,0	77,0
A110	110	105,0	103,0	3,0	9,5	12,0	78,3
A112	112	107,0	105,0	3,0	9,5	12,0	81,3
A115	115	110,0	108,0	3,0	9,5	12,0	81,9
A120	120	115,0	113,0	3,0	9,5	12,0	85,6
A125	125	120,0	118,0	3,0	9,5	12,0	89,2
A130	130	125,0	122,5	3,0	10,5	12,0	103
A135	135	130,0	127,5	3,0	10,5	12,0	107
A140	140	135,0	132,5	3,0	10,5	12,0	114
A145	145	140,0	137,5	3,0	10,5	12,0	115
A150	150	145,0	142,5	3,0	10,5	14,0	118
A155	155	150,0	147,5	3,0	10,5	14,0	123
A160	160	155,0	152,5	3,0	10,5	14,0	127
A165	165	160,0	157,0	3,0	10,5	14,0	131
A170	170	165,0	162,0	3,0	10,5	14,0	135
A175	175	170,0	167,0	3,0	10,5	14,0	139
A180	180	175,0	172,0	3,0	10,5	14,0	143
A185	185	180,0	177,0	3,0	10,5	14,0	147
A190	190	185,0	182,0	3,0	10,5	14,0	151
A200	200	195,0	192,0	3,0	10,5	14,0	159
