Подшипники шариковые радиально-упорные однорядные неразъемные со скосом на наружном кольце с углом контакта α=36º

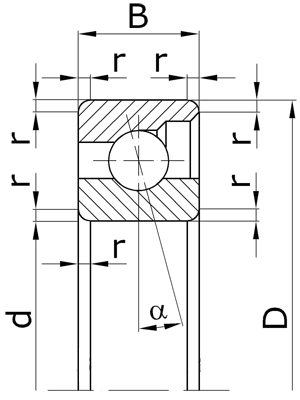

d - номинальный диаметр отверстия внутреннего кольца;

D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;

B - номинальная ширина подшипника;

r - номинальная координата монтажной фаски;

α - угол контакта.

Основные размеры подшипников
Обозначение		Размеры, мм				Масса, кг
по ГОСТу	международное	d	D	B	r	Масса, кг
Серия ширин 0, серия диаметров 2.
66200	-	10	30	9	1,0	0,030
66201	-	12	32	10	1,0	0,040
66202	-	15	35	11	1,0	0,050
66203	-	17	40	12	1,0	0,070
66204	-	20	47	14	1,5	0,110
66205	-	25	52	15	1,5	0,135
66206	-	30	62	16	1,5	0,200
66207	-	35	72	17	2,0	0,290
66208	-	40	80	18	2,0	0,370
66209	-	45	85	19	2,0	0,425
66210	-	50	90	20	2,0	0,480
66211	-	55	100	21	2,5	0,630
66212	-	60	110	22	2,5	0,800
66213	-	65	120	23	2,5	1,000
66214	-	70	125	24	2,5	1,100
66215	-	75	130	25	2,5	1,475
66216	-	80	140	26	3,0	1,840
66217	-	85	150	28	3,0	2,210
66218	-	90	160	30	3,0	2,260
66219	-	95	170	32	3,5	2,630
66220	-	100	180	34	3,5	3,320
66222	-	110	200	38	3,5	4,620
66224	-	120	215	40	3,5	5,480
66226	-	130	230	40	4,0	6,200
66228	-	140	250	42	4,0	7,750
66230	-	150	270	45	4,0	9,750
66232	-	160	290	48	4,0	15,40
66234	-	170	310	52	5,0	19,30
66236	-	180	320	52	5,0	20,40
Серия ширин 0, серия диаметров 3.
66300	-	10	35	11	1,0	0,057
66301	-	12	37	12	1,5	0,067
66302	-	15	42	13	1,5	0,093
66303	-	17	47	14	1,5	0,122
66304	-	20	52	15	2,0	0,159
66305	-	25	62	17	2,0	0,254
66306	-	30	72	19	2,0	0,383
66307	-	35	80	21	2,5	0,507
66308	-	40	90	23	2,5	0,695
66309	-	45	100	25	2,5	0,927
66310	-	50	110	27	3,0	1,200
66311	-	55	120	29	3,0	1,550
66312	-	60	130	31	3,5	1,940
66313	-	65	140	33	3,5	2,380
66314	-	70	150	35	3,5	2,890
66315	-	75	160	37	3,5	3,470
66316	-	80	170	39	3,5	4,120
66317	-	85	180	41	4,0	4,840
66318	-	90	190	43	4,0	5,650
66319	-	95	200	45	4,0	6,250
66320	-	100	215	47	4,0	8,040
66322	-	110	240	50	4,0	10,80
66324	-	120	260	55	4,0	13,70
66326	-	130	280	58	5,0	16,80
66328	-	140	300	62	5,0	20,40
66330	-	150	320	65	5,0	24,40
Серия ширин 0, серия диаметров 4.
66405	-	25	80	21	2,5	0,50
66406	-	30	90	23	2,5	0,77
66407	-	35	100	25	2,5	1,05
66408	-	40	110	27	3,0	1,37
66409	-	45	120	29	3,0	1,75
66410	-	50	130	31	3,5	2,17
66411	-	55	140	33	3,5	2,30
66412	-	60	150	35	3,5	3,37
66413	-	65	160	37	3,5	3,40
66414	-	70	180	42	4,0	5,74
66415	-	75	190	45	4,0	5,90
66416	-	80	200	48	4,0	7,25
66417	-	85	210	52	5,0	8,00
66418	-	90	225	54	5,0	12,0

Масса подшипников рассчитана для плотности стали 7,85 кг/дм3.
