Подшипники шариковые радиально-упорные сдвоенные, наружные кольца обращены друг к другу разноименными торцами, угол контакта α=36º--подшипник

Подшипники шариковые радиально-упорные сдвоенные, наружные кольца обращены друг к другу разноименными торцами, угол контакта α=36º

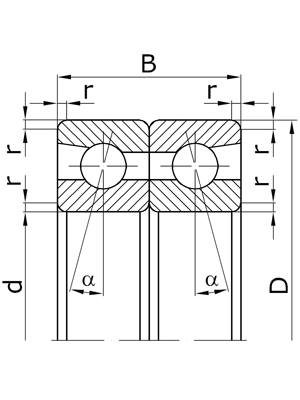

d - номинальный диаметр отверстия внутреннего кольца;

D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;

B - номинальная ширина подшипника;

r - номинальная координата монтажной фаски;

α - угол контакта.

Основные размеры подшипников
Обозначение		Размеры, мм				Масса, кг
по ГОСТу	международное	d	D	B	r	Масса, кг
Серия ширин 0, серия диаметров 1.
466134	-	170	260	84	3,5	-
466136	-	180	280	92	3,5	-
466138	-	190	290	92	3,5	-
466140	-	200	310	102	3,5	-
466144	-	220	340	112	4,0	-
466148	-	240	360	112	4,0	-
466152	-	260	400	130	5,0	-
466156	-	280	420	130	5,0	-
Серия ширин 0, серия диаметров 2.
466201	-	12	32	20	1,0	0,080
466202	-	15	35	22	1,0	0,100
466203	-	17	40	24	1,0	0,140
466204	-	20	47	28	1,5	0,220
466205	-	25	52	30	1,5	0,270
466206	-	30	62	32	1,5	0,400
466207	-	35	72	34	2,0	0,560
466208	-	40	80	36	2,0	0,740
466209	-	45	85	38	2,0	0,850
466210	-	50	90	40	2,0	0,960
466211	-	55	100	42	2,5	1,260
466212	-	60	110	44	2,5	1,600
466213	-	65	120	46	2,5	2,000
466214	-	70	125	48	2,5	2,200
466215	-	75	130	50	2,5	2,950
466216	-	80	140	52	3,0	3,680
466217	-	85	150	56	3,0	4,420
466218	-	90	160	60	3,0	4,520
466219	-	95	170	64	3,5	5,260
466220	-	100	180	68	3,5	6,640
466222	-	110	200	76	3,5	9,240
466224	-	120	215	80	3,5	10,96
466226	-	130	230	80	4,0	12,40
466256	-	280	500	160	6,0	-
Серия ширин 0, серия диаметров 3.
466305	-	25	62	34	2,0	0,508
466306	-	30	72	38	2,0	0,766
466307	-	35	80	42	2,5	1,014
466308	-	40	90	46	2,5	1,390
466309	-	45	100	50	2,5	1,854
466310	-	50	110	54	3,0	2,400
466311	-	55	120	58	3,0	3,100
466312	-	60	130	62	3,5	3,880
466313	-	65	140	66	3,5	4,760
466314	-	70	150	70	3,5	5,780
466315	-	75	160	74	3,5	6,940
466316	-	80	170	78	3,5	8,240
466317	-	85	180	82	4,0	9,680
466318	-	90	190	86	4,0	11,30
466319	-	95	200	90	4,0	12,50
466320	-	100	215	94	4,0	16,08
466322	-	110	240	100	4,0	21,60
466324	-	120	260	110	4,0	27,40
466326	-	130	280	116	5,0	33,60
466328	-	140	300	124	5,0	40,80
466330	-	150	320	130	5,0	48,80
466336	-	180	380	150	5,0	-
466340	-	200	420	160	6,0	-
Серия ширин 0, серия диаметров 4.
466405	-	25	80	42	2,5	1,00
466406	-	30	90	46	2,5	1,54
466407	-	35	100	50	2,5	2,10
466408	-	40	110	54	3,0	2,74
466409	-	45	120	58	3,0	3,50
466410	-	50	130	62	3,5	4,34
466411	-	55	140	66	3,5	4,60
466412	-	60	150	70	3,5	6,72
466413	-	65	160	74	3,5	6,80
466414	-	70	180	84	4,0	11,5
466415	-	75	190	90	4,0	11,8
466416	-	80	200	96	4,0	14,5
466417	-	85	210	104	5,0	16,0
466418	-	90	225	108	5,0	24,0
466420	-	100	250	116	5,0	-
466432	-	160	400	176	6,0	-

Масса подшипников рассчитана для плотности стали 7,85 кг/дм3.
