Гайки для закрепительных и стяжных втулок с трапецеидальной резьбой

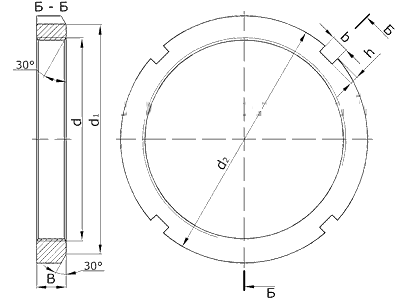

d - диаметр резьбы гайки;

d1 - диаметр узкого торца гайки;

d2 - наружный диаметр гайки;

B - ширина гайки;

b - ширина паза гайки;

h - глубина паза гайки.

Основные размеры гаек
Обозначение Размеры, мм Масса, кг
d d1 d2 B b h
HML41 Tr205×4 232 250 30 18 8 3,43
HM42 Tr210×4 238 270 30 20 10 4,75
HML43 Tr215×4 242 260 30 20 9 3,72
HM44 Tr220×4 250 280 32 20 10 5,35
HML47 Tr235×4 262 280 30 20 9 4,29
HM48 Tr240×4 270 300 34 20 10 6,20
HML52 Tr260×4 290 310 30 20 10 5,15
HM52 Tr260×4 300 330 35 24 12 8,40
HML56 Tr280×4 310 330 30 24 10 5,49
HM58 Tr290×4 335 365 36 24 12 10,30
HML60 Tr300×4 336 360 31 24 12 7,25
HM62 Tr310×5 350 380 36 24 12 10,30
HML64 Tr320×5 356 380 32 24 12 7,97
HM66 Tr330×5 380 410 40 28 15 13,80
HML69 Tr345×5 384 410 33 28 13 9,51
HM70 Tr350×5 400 430 42 28 15 15,40
HML73 Tr365×5 404 430 35 28 13 10,70
HM74 Tr370×5 420 450 45 28 15 17,40
HML77 Tr385×5 422 450 37 28 14 11,80
HM80 Tr400×5 460 500 46 32 18 23,80
HML82 Tr410×5 452 480 39 32 14 14,30
HM84 Tr420×5 480 520 49 32 18 26,60
HML86 Tr430×5 472 500 41 32 14 15,80
HM88 Tr440×5 500 540 51 36 20 28,80
HML90 Tr450×5 490 520 41 32 15 16,30
HM92 Tr460×5 510 550 53 36 20 28,80
HML94 Tr470×5 510 540 43 32 15 18,30
HM96 Tr480×5 540 590 58 36 20 37,50
HML98 Tr490×5 540 570 45 36 15 22,50
HM102 Tr510×6 570 620 58 40 23 41,20
HML104 Tr520×6 570 600 47 36 15 25,30
HM106 Tr530×6 590 640 60 40 23 44,20
HML108 Tr540×6 590 620 49 40 20 27,00
HM110 Tr550×6 620 670 63 40 23 53,30
HML112 Tr560×6 610 650 60 40 20 32,00
HML118 Tr590×6 650 690 63 40 20 47,70
HML126 Tr630×6 690 730 65 45 20 52,20
HML134 Tr670×6 730 770 70 45 20 59,80
HML142 Tr710×7 780 830 70 50 25 75,70

Масса гаек рассчитана для плотности стали 7,85 кг/дм3.
