Подшипники упорные шариковые двойные

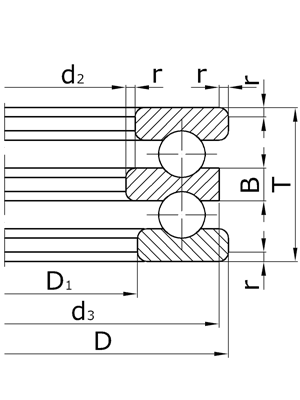

d₂ - номинальный диаметр отверстия тугого кольца двойного подшипника;

D - номинальный наружный диаметр свободного кольца;

d₃ - номинальный наружный диаметр тугого кольца двойного подшипника;

D₁ - номинальный диаметр отверстия свободного кольца;

B - номинальная высота тугого кольца двойного подшипника;

T - номинальная высота подшипника;

r - номинальная координата монтажной фаски;

Основные размеры подшипников
Обозначение		Размеры, мм							Масса, кг
по ГОСТу	международное	d2	D	d3	D1	B	T	r	Масса, кг
Серия ширин 0, серия диаметров 2.
38202	52202	10	32	32	15,2	5	22	1,0	0,08
38204	52204	15	40	40	20,2	6	26	1,0	0,15
38205	52205	20	47	47	25,2	7	28	1,0	0,23
38206	52206	25	52	52	30,2	7	29	1,0	0,27
38207	52207	30	62	62	35,2	8	32	1,5	0,42
38208	52208	30	68	68	40,2	9	36	1,5	0,54
38209	52209	35	73	73	45,2	9	37	1,5	0,62
38210	52210	40	78	78	50,2	9	39	1,5	0,71
38211	52211	45	90	90	55,2	10	45	1,5	1,12
38212	52212	50	95	95	60,2	10	46	1,5	1,25
38213	52213	55	100	100	65,2	10	47	1,5	1,36
38214	52214	55	105	105	70,2	10	47	1,5	1,48
38215	52215	60	110	110	75,2	10	47	1,5	1,57
38216	52216	65	115	115	80,2	10	48	1,5	1,69
38217	52217	70	125	125	85,2	12	55	1,5	2,34
38218	52218	75	135	135	90,2	14	62	2,0	3,22
38220	52220	85	150	150	100,2	15	67	2,0	4,29
38222	52222	95	160	160	110,2	15	67	2,0	4,68
38224	52224	100	170	170	120,2	15	68	2,0	5,24
38226	52226	110	190	190	130,3	18	80	2,5	7,74
38228	52228	120	200	200	140,3	18	81	2,5	8,95
38202Н	52202	10	32	32	17	5	22	1,0	0,08
38204Н	52204	15	40	40	22	6	26	1,0	0,15
38205Н	52205	20	47	47	27	7	28	1,0	0,23
38206Н	52206	25	52	52	32	7	29	1,0	0,27
38207Н	52207	30	62	62	37	8	34	1,5	0,42
38208Н	52208	30	68	68	42	9	36	1,5	0,54
38209Н	52209	35	73	73	47	9	37	1,5	0,62
38210Н	52210	40	78	78	52	9	39	1,5	0,71
38211Н	52211	45	90	90	57	10	45	1,5	1,12
38212Н	52212	50	95	95	62	10	46	1,5	1,25
38213Н	52213	55	100	100	67	10	47	1,5	1,36
38214Н	52214	55	105	105	72	10	47	1,5	1,48
38215Н	52215	60	110	110	77	10	47	1,5	1,57
38216Н	52216	65	115	115	82	10	48	1,5	1,69
38217Н	52217	70	125	125	88	12	55	1,5	2,34
38218Н	52218	75	135	135	93	14	62	2,0	3,22
38220Н	52220	85	150	150	103	15	67	2,0	4,29
38222Н	52222	95	160	160	113	15	67	2,0	4,68
38224Н	52224	100	170	170	123	15	68	2,0	5,24
38226Н	52226	110	190	189,5	133	18	80	2,5	7,74
38228Н	52228	120	200	199,5	143	18	81	2,5	8,95
38230Н	52230	130	215	214,5	153	20	89	2,5	10,6
38232Н	52232	140	225	224,5	163	20	90	2,5	12,1
38234Н	52234	150	240	235,5	173	21	97	2,5	14,9
Серия ширин 0, серия диаметров 3.
38305	52305	20	52	52	25,2	8	34	1,5	0,33
38306	52306	25	60	60	30,2	9	38	1,5	0,49
38307	52307	30	68	68	35,2	10	44	1,5	0,71
38308	52308	30	78	78	40,2	12	49	1,5	1,06
38309	53309	35	85	85	45,2	12	52	1,5	1,29
38310	52310	40	95	95	50,2	14	58	2,0	1,86
38311	52311	45	105	105	55,2	15	64	2,0	2,51
38312	52312	50	110	110	60,2	15	64	2,0	2,68
38313	52313	55	115	115	65,2	15	65	2,0	2,90
38314	52314	55	125	125	70,2	16	72	2,0	3,90
38315	52315	60	135	135	75,2	18	79	2,5	4,83
38316	52316	65	140	140	80,2	18	79	2,5	5,06
38317	-	70	150	150	85,2	19	87	2,5	6,43
38318	-	75	155	155	90,2	19	88	2,5	6,60
38320	52320	85	170	170	100,2	21	97	2,5	8,90
38322	-	95	190	190	110,2	24	110	3,0	13,8
38324	-	100	210	210	120,2	27	123	3,5	17,2
38305Н	52305	20	52	52	27	8	34	1,5	0,33
38306Н	52306	25	60	60	32	9	38	1,5	0,49
38307Н	52307	30	68	68	37	10	44	1,5	0,71
38308Н	52308	30	78	78	42	12	49	1,5	1,06
38309Н	52309	35	85	85	47	12	52	1,5	1,29
38310Н	52310	40	95	95	52	14	58	2,0	1,86
38311Н	52311	45	105	105	57	15	64	2,0	2,51
38312Н	52312	50	110	110	62	15	64	2,0	2,68
38313Н	52313	55	115	115	67	15	65	2,0	2,90
38314Н	52314	55	125	125	72	16	72	2,0	3,90
38315Н	52315	60	135	135	77	18	79	2,5	4,83
38316Н	52316	65	140	140	82	18	79	2,5	5,06
38317Н	-	70	150	150	88	19	87	2,5	6,43
38318Н	-	75	155	155	93	19	88	2,5	6,60
38320Н	52320	85	170	170	103	21	97	2,5	8,90
38322Н	-	95	190	189,5	113	24	110	3,0	13,8
38324Н	-	100	210	209,5	123	27	123	3,5	17,2
38326Н	-	110	225	224,5	134	30	130	3,5	23,4
38328Н	-	120	240	235,5	144	31	140	3,5	28,2
Серия ширин 0, серия диаметров 4.
38405Н	-	15	60	60	27	11	45	1,5	0,63
38406Н	52406	20	70	70	32	12	52	1,5	1,00
38407Н	52407	25	80	80	37	14	59	2,0	1,44
38408Н	52408	30	90	90	42	15	65	2,0	2,03
38409Н	52409	35	100	100	47	17	72	2,0	2,71
38410Н	-	40	110	110	52	18	78	2,5	3,56
38411Н	52411	45	120	120	57	20	87	2,5	4,70
38412Н	52412	50	130	130	62	21	93	2,5	6,33
38413Н	-	50	140	140	68	23	101	3,0	8,03
38414Н	52414	55	150	150	73	24	107	3,0	9,71
38415Н	-	60	160	160	78	26	115	3,0	11,8
38416Н	-	65	170	170	83	27	120	3,5	14,5
38417Н	-	65	180	179,5	88	29	128	3,5	17,5
38418Н	-	70	190	189,5	93	30	135	3,5	19,6
38420Н	-	80	210	209,5	103	33	150	4,0	26,6

Масса подшипников рассчитана с сепаратором, штампованным из стального листа при плотности стали 7,85 кг/дм3.
