Подшипники шариковые радиально-упорные однорядные неразъемные со скосом на внутреннем кольце с углом контакта α=26º--подшипник

Подшипники шариковые радиально-упорные однорядные неразъемные со скосом на внутреннем кольце с углом контакта α=26º

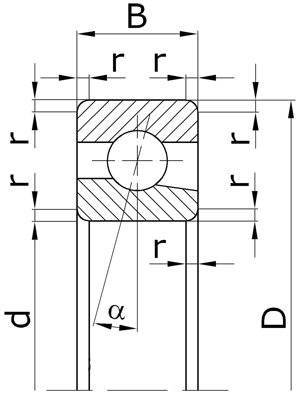

d - номинальный диаметр отверстия внутреннего кольца;

D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;

B - номинальная ширина подшипника;

r - номинальная координата монтажной фаски;

α - угол контакта.

Основные размеры подшипников
Обозначение		Размеры, мм				Масса, кг
по ГОСТу	международное	d	D	B	r	Масса, кг
Серия ширин 0, серия диаметров 1.
46016К	-	6	17	6	0,5	0,010
46017К	-	7	19	6	0,5	0,012
46018К	-	8	22	7	0,5	0,015
46019К	-	9	24	7	0,5	0,018
46100К	-	10	26	8	0,5	0,020
46101К	-	12	28	8	0,5	0,025
46102К	-	15	32	9	0,5	0,030
46103К	-	17	35	10	0,5	0,040
46104К	-	20	42	12	1,0	0,070
46105К	-	25	47	12	1,0	0,080
46106К	-	30	55	13	1,5	0,120
46107К	-	35	62	14	1,5	0,160
46108К	-	40	68	15	1,5	0,195
46109К	-	45	75	16	1,5	0,250
46110К	-	50	80	16	1,5	0,270
46111К	-	55	90	18	2,0	0,395
46112К	-	60	95	18	2,0	0,420
46113К	-	65	100	18	2,0	0,450
46114К	-	70	110	20	2,0	0,620
46115К	-	75	115	20	2,0	0,655
46116К	-	80	125	22	2,0	0,875
46117К	-	85	130	22	2,0	0,915
46118К	-	90	140	24	2,5	1,190
46120К	-	100	150	24	2,5	1,290
46122К	-	110	170	28	3,0	2,020
46124К	-	120	180	28	3,0	2,170
46126К	-	130	200	33	3,0	3,280
46128К	-	140	210	33	3,0	3,480
46130К	-	150	225	35	3,5	4,220
46132К	-	160	240	38	3,5	5,190
46134К	-	170	260	42	3,5	6,960
46136К	-	180	280	46	3,5	9,090
46138К	-	190	290	46	3,5	9,810
46140К	-	200	310	51	3,5	12,30
46144К	-	220	340	56	4,0	16,10
46148К	-	240	360	56	4,0	22,40
Серия ширин 0, серия диаметров 2.
46027К	-	7	22	7	0,5	0,013
46028К	-	8	24	8	0,5	0,018
46029К	-	9	26	8	1,0	0,020
46200К	-	10	30	9	1,0	0,030
46201К	-	12	32	10	1,0	0,040
46202К	-	15	35	11	1,0	0,050
46203К	-	17	40	12	1,0	0,070
46204К	-	20	47	14	1,5	0,110
46205К	-	25	52	15	1,5	0,135
46206К	-	30	62	16	1,5	0,200
46207К	-	35	72	17	2,0	0,290
46208К	-	40	80	18	2,0	0,370
46209К	-	45	85	19	2,0	0,425
46210К	-	50	90	20	2,0	0,480
46211К	-	55	100	21	2,5	0,630
46212К	-	60	110	22	2,5	0,800
46213К	-	65	120	23	2,5	1,000
46214К	-	70	125	24	2,5	1,100
46215К	-	75	130	25	2,5	1,475
46216К	-	80	140	26	3,0	1,840
46217К	-	85	150	28	3,0	2,210
46218К	-	90	160	30	3,0	2,260
46220К	-	100	180	34	3,5	3,320
46222К	-	110	200	38	3,5	4,620
46224К	-	120	215	40	3,5	5,480
46226К	-	130	230	40	4,0	6,200
46228К	-	140	250	42	4,0	7,750
46230К	-	150	270	45	4,0	9,750
46232К	-	160	290	48	4,0	15,40
46234К	-	170	310	52	5,0	19,30
46236К	-	180	320	52	5,0	20,40
46238К	-	190	340	55	5,0	24,40
46240К	-	200	360	58	5,0	29,00
46244К	-	220	400	65	5,0	40,00
Серия ширин 0, серия диаметров 3.
46300К	-	10	35	11	1,0	0,057
46301К	-	12	37	12	1,5	0,067
46302К	-	15	42	13	1,5	0,093
46303К	-	17	47	14	1,5	0,122
46304К	-	20	52	15	2,0	0,159
46305К	-	25	62	17	2,0	0,254
46306К	-	30	72	19	2,0	0,383
46307К	-	35	80	21	2,5	0,507
46308К	-	40	90	23	2,5	0,695
46309К	-	45	100	25	2,5	0,927
46310К	-	50	110	27	3,0	1,200
46311К	-	55	120	29	3,0	1,550
46312К	-	60	130	31	3,5	1,940
46313К	-	65	140	33	3,5	2,380
46314К	-	70	150	35	3,5	2,890
46315К	-	75	160	37	3,5	3,470
46316К	-	80	170	39	3,5	4,120
46317К	-	85	180	41	4,0	4,840
46318К	-	90	190	43	4,0	5,650
46319К	-	95	200	45	4,0	6,250
46320К	-	100	215	47	4,0	8,040
46322К	-	110	240	50	4,0	10,80
46324К	-	120	260	55	4,0	13,70
46326К	-	130	280	58	5,0	16,80
46328К	-	140	300	62	5,0	20,40
46330К	-	150	320	65	5,0	24,40
Серия ширин 1, серия диаметров 9.
1046900К	-	10	22	6	0,5	0,010
1046901К	-	12	24	6	0,5	0,011
1046902К	-	15	28	7	0,5	0,016
1046903К	-	17	30	7	0,5	0,017
1046904К	-	20	37	9	0,5	0,035
1046905К	-	25	42	9	0,5	0,040
1046906К	-	30	47	9	0,5	0,047
1046907К	-	35	55	10	1,0	0,076
1046908К	-	40	62	12	1,0	0,108
1046909К	-	45	68	12	1,0	0,127
1046910К	-	50	72	12	1,0	0,130
1046911К	-	55	80	13	1,5	0,178
1046912К	-	60	85	13	1,5	0,192
1046913К	-	65	90	13	1,5	0,206
1046914К	-	70	100	16	1,5	0,333
1046915К	-	75	105	16	1,5	0,354
1046916К	-	80	110	16	1,5	0,373
1046917К	-	85	120	18	2,0	0,531
1046918К	-	90	125	18	2,0	0,559
1046920К	-	100	140	20	2,0	0,796
1046922К	-	110	150	20	2,0	0,844
1046924К	-	120	165	22	2,0	1,160
1046926К	-	130	180	24	2,5	1,540
1046928К	-	140	190	24	2,5	1,620
1046930К	-	150	210	28	3,0	2,540
1046932К	-	160	220	28	3,0	2,670
1046934К	-	170	230	28	3,0	2,810
1046936К	-	180	250	33	3,0	4,230
1046938К	-	190	260	33	3,0	4,350
1046940К	-	200	280	38	3,5	6,250
1046944К	-	220	300	38	3,5	6,580
1046948К	-	240	320	38	3,5	7,030

Масса подшипников рассчитана для плотности стали 7,85 кг/дм3.
