Подшипники роликовые радиальные игольчатые однорядные с наружным и внутренним кольцами с сепаратором со вставными бортиками

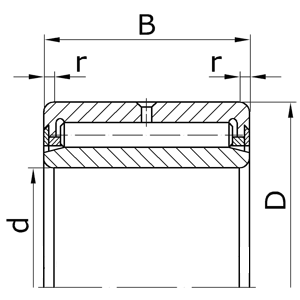

d - диаметр отверстия внутреннего кольца подшипника;

D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;

B - номинальная ширина подшипника;

r - номинальная координата монтажной фаски.

Основные размеры подшипников
Обозначение		Размеры, мм				Масса, кг
по ГОСТу	международное	d	D	B	r	Масса, кг
Серия ширин 4, серия диаметров 1.
4344103	-	17	35	18	0,5	0,098
4344104	-	20	42	22	1,0	0,176
4344105	-	25	47	22	1,0	0,200
4344106	-	30	55	25	1,5	0,311
4344107	-	35	62	27	1,5	0,419
4344108	-	40	68	28	1,5	0,495
4344109	-	45	75	30	1,5	0,631
4344110	-	50	80	30	1,5	0,687
4344111	-	55	90	35	2,0	0,965
4344112	-	60	95	35	2,0	1,113
4344113	-	65	100	35	2,0	1,187
4344114	-	70	110	40	2,0	1,740
4344115	-	75	115	40	2,0	1,800
4344116	-	80	125	45	2,0	2,460
4344117	-	85	130	45	2,0	2,580
Серия ширин 4, серия диаметров 8.
4344820	-	100	125	25	1,5	0,820
4344822	-	110	140	30	1,5	1,180
4344824	-	120	150	30	1,5	1,280
4344826	-	130	165	35	2,0	1,940
4344828	-	140	175	35	2,0	2,080
4344830	-	150	190	40	2,0	2,980
4344832	-	160	200	40	2,0	3,260
4344834	-	170	215	45	2,0	4,420
4344836	-	180	225	45	2,0	4,630
4344838	-	190	240	50	2,5	6,120
4344840	-	200	250	50	2,5	6,450
4344844	-	220	270	50	2,5	7,110
4344848	-	240	300	60	3,0	11,10
4344852	-	260	320	60	3,0	11,90
4344856	-	280	350	69	3,0	17,70
4344860	-	300	380	80	3,5	25,00
4344864	-	320	400	80	3,5	26,40
4344868	-	340	420	80	3,5	27,60
4344872	-	360	440	80	3,5	29,40
Серия ширин 4, серия диаметров 9.
4344900	-	10	22	13	0,5	0,025
4344901	-	12	24	13	0,5	0,028
4344902	-	15	28	13	0,5	0,037
4344903	-	17	30	13	0,5	0,040
4344904	-	20	37	17	0,5	0,081
43449/22	-	22	39	17	0,5	0,087
4344905	-	25	42	17	0,5	0,095
43449/28	-	28	45	17	0,5	0,106
4344906	-	30	47	17	0,5	0,110
43449/32	-	32	52	20	1,0	0,166
4344907	-	35	55	20	1,0	0,181
4344908	-	40	62	22	1,0	0,256
4344909	-	45	68	22	1,0	0,294
4344910	-	50	72	22	1,0	0,300
4344911	-	55	80	25	1,5	0,435
4344912	-	60	85	25	1,5	0,465
4344913	-	65	90	25	1,5	0,490
4344914	-	70	100	30	1,5	0,796
4344915	-	75	105	30	1,5	0,842
4344916	-	80	110	30	1,5	0,890
4344917	-	85	120	35	2,0	1,490
4344918	-	90	125	35	2,0	1,570
4344920	-	100	140	40	2,0	2,310
4344922	-	110	150	40	2,0	2,490
4344924	-	120	165	45	2,0	3,350
4344926	-	130	180	50	2,5	4,660
4344928	-	140	190	50	2,5	4,970
4344930	-	150	210	60	3,0	7,300
4344932	-	160	220	60	3,0	8,180

Масса подшипников рассчитана для плотности стали 7,85 кг/дм3.
