Подшипники упорно-радиальные роликовые сферические одинарные

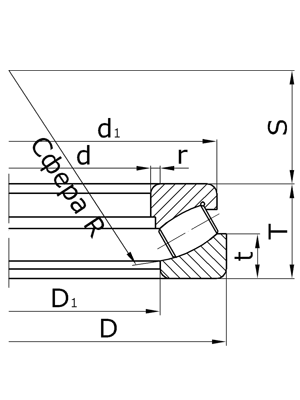

d - номинальный диаметр отверстия тугого кольца;

D - номинальный наружный диаметр свободного кольца;

d₁ - номинальный наружный диаметр тугого кольца;

D₁ - номинальный диаметр отверстия свободного кольца;

R - радиус сферы;

S - расстояние от торца тугого кольца до центра радиуса сферы;

T - номинальная высота подшипника;

t - высота свободного кольца;

r - номинальная координата монтажной фаски;

Основные размеры подшипников
Обозначение		Размеры, мм								Масса, кг
по ГОСТу	международное	d	D	d1	D1	T	t	S	r	Масса, кг
Серия ширин 9, серия диаметров 2.
9039240	29240	200	280	270	236	48	24	108	2,0	9,1
9039244	29244	220	300	292	254	48	24	117	2,0	9,9
9039248	29248	240	340	330	283	60	30	130	2,1	16,8
9039252	29252	260	360	350	302	60	30	139	2,1	16,3
9039256	29256	280	380	370	323	60	30	150	2,1	20,0
9039260	29260	300	420	405	353	73	38	162	3,0	30,5
9039264	29264	320	440	430	372	73	38	172	3,0	34,3
9039268	29368	340	460	445	395	73	38	183	3,0	33,5
9039272	29272	360	500	485	423	85	44	194	4,0	51,0
9039276	29276	380	520	505	441	85	42	202	4,0	54,5
9039280	29280	400	540	526	460	85	42	212	4,0	57,9
9039284	29284	420	580	564	490	95	46	225	5,0	75,4
9039288	29288	440	600	585	508	95	49	235	5,0	77,9
9039292	29292	460	620	605	530	95	46	245	5,0	81,0
9039296	29296	480	650	635	554	103	55	259	5,0	96,5
90392/500	292/500	500	670	654	574	103	55	268	5,0	105,2
90392/530	292/530	530	710	675	612	109	55	288	5,0	108
90392/560	292/560	560	750	715	642	115	57	302	5,0	130
90392/600	292/600	600	800	760	688	122	61	321	5,0	151
90392/630	292/630	630	850	805	724	132	66	338	6,0	194
90392/670	292/670	670	900	855	773	140	70	364	6,0	224
90392/710	-	710	950	905	815	145	72	380	6,0	261
90392/750	292/750	750	1000	955	861	150	75	406	6,0	293
90392/800	292/800	800	1060	1010	913	155	77	426	7,5	341
90392/850	292/850	850	1120	1065	963	160	80	453	7,5	389
90392/900	-	900	1180	1125	1023	170	85	477	7,5	444
90392/950	292/950	950	1250	1190	1079	180	90	507	7,5	539
90392/1000	-	1000	1320	1260	1139	190	95	540	9,5	640
90392/1060	292/1060	1060	1400	1335	1028	206	103	566	9,5	775
Серия ширин 9, серия диаметров 3.
9039317	29317	85	150	143,5	114	39	19	50	1,5	2,8
9039317К	29317	85	150	143,5	114	39	19	50	1,5	2,7
9039318	29318	90	155	148,5	117	39	19	52	1,5	3,1
9039318К	29318	90	155	148,5	117	39	19	52	1,5	2,85
9039320	29320	100	170	163	129	42	20,8	58	1,5	3,9
9039320К	29320	100	170	163	129	42	20,8	58	1,5	3,65
9039322	29322	110	190	176	143	48	23	64	2,0	5,3
9039322К	29322	110	190	176	143	48	23	64	2,0	5,1
9039324	29324	120	210	194	157,5	54	26	70	2,1	7,6
9039324К	29324	120	210	194	157,5	54	26	70	2,1	7,4
9039326	29326	130	225	205	170	58	28	76	2,1	9,3
9039326К	29326	130	225	205	170	58	28	76	2,1	8,7
9039328	29328	140	240	219	183	60	29	82	2,1	10,6
9039328К	29328	140	240	219	183	60	29	82	2,1	10,3
9039330	29330	150	250	229	193	60	29	87	2,1	11,1
9039330К	29330	150	250	229	193	60	29	87	2,1	10,8
9039332	29332	160	270	248	207	67	32	92	3,0	14,7
9039332К	29332	160	270	248	207	67	32	92	3,0	14,2
9039334	29334	170	280	258	215	67	32	96	3,0	15,3
9039334К	29334	170	280	258	215	67	32	96	3,0	15,3
9039336	29336	180	300	277	231	73	35	103	3,0	19,5
9039336К	29336	180	300	277	231	73	35	103	3,0	19,0
9039338	29338	190	320	308	246	78	38	110	4,0	25,9
9039340	29340	200	340	325	261	85	41	116	4,0	33,0
9039344	29344	220	360	345	280	85	41	125	4,0	34,3
9039348	29348	240	380	365	300	85	41	135	4,0	37,6
9039352	29352	260	420	405	325	95	45	148	5,0	51,5
9039356	29356	280	440	423	345	95	46	158	5,0	54,5
9039360	29360	300	480	460	375	109	50	168	5,0	75,2
9039364	29364	320	500	482	395	109	53	180	5,0	80,0
9039368	29368	340	540	520	424	122	59	192	5,0	107,0
9039372	29372	360	560	540	444	122	59	202	5,0	112,2
9039376	29376	380	600	580	477	132	63	216	6,0	142,2
9039380	29380	400	620	596	494	132	64	225	6,0	149,5
9039384	29384	420	650	626	520	140	68	235	6,0	169,9
9039388	29388	440	680	655	546	145	70	245	6,0	192,8
9039392	29392	460	710	685	572	150	72	257	6,0	220,1
9039396	29396	480	730	705	592	150	72	270	6,0	228,0
90393/500	293/500	500	750	725	611	150	74	280	6,0	233,2
90393/530	293/530	530	800	772	648	160	76	295	7,5	286
90393/560	-	560	850	790	690	175	84	310	7,5	320
90393/600	-	600	900	840	727	180	86	335	7,5	368
90393/630	293/630	630	950	885	765	190	91	345	9,5	438
90393/670	-	670	1000	930	809	200	96	372	9,5	501
90393/710	293/710	710	1060	990	861	212	102	394	9,5	591
90393/750	293/750	750	1120	1045	909	224	108	414	9,5	696
90393/800	293/800	800	1180	1100	961	230	110	440	9,5	785
90393/850	-	850	1250	1165	1021	243	116	468	12	919
90393/900	-	900	1320	1235	1068	250	120	496	12	1062
90393/950	-	950	1400	1305	1144	272	130	525	12	1287
90393/1000	-	1000	1460	1365	1190	276	132	546	12	1415
Серия ширин 9, серия диаметров 4.
9039412	29412	60	130	118	88	42	20	38	1,5	2,5
9039412К	29412	60	130	118	88	42	20	38	1,5	2,5
9039413	29413	65	140	128	96,5	45	21	42	2,0	3,3
9039413К	29413	65	140	128	96,5	45	21	42	2,0	3,2
9039414	29414	70	150	137	102	48	23	44	2,0	4,0
9039414К	29414	70	150	137	102	48	23	44	2,0	4,0
9039415	29415	75	160	146	109	51	24	47	2,0	4,7
9039415К	29415	75	160	146	109	51	24	47	2,0	4,7
9039416	29416	80	170	155	116	54	26	50	2,1	5,7
9039416К	29416	80	170	155	116	54	26	50	2,1	5,5
9039417	29417	85	180	164	125	58	28	54	2,1	6,9
9039417К	29417	85	180	164	125	58	28	54	2,1	6,9
9039418	29418	90	190	174	130	60	29	56	2,1	7,9
9039418К	29418	90	190	174	130	60	29	56	2,1	7,8
9039420	29420	100	210	193	144,5	67	32	62	3,0	11,0
9039420К	29420	100	210	193	144,5	67	32	62	3,0	10,8
9039422	29422	110	230	212	160	73	35	69	3,0	14,3
9039422К	29422	110	230	212	160	73	35	69	3,0	14,0
9039424	29424	120	250	229	172	78	37	74	4,0	18,0
9039424К	29424	120	250	229	172	78	37	74	4,0	17,4
9039426	29426	130	270	247	188	85	41	81	4,0	22,9
9039426К	29426	130	270	247	188	85	41	81	4,0	21,8
9039428	29428	140	280	257	197,5	85	41	86	4,0	24,1
9039428К	29428	140	280	257	197,5	85	41	86	4,0	23,2
9039430	29430	150	300	276	211,5	90	44	92	4,0	29,6
9039430К	29430	150	300	276	211,5	90	44	92	4,0	28,2
9039432	29432	160	320	306	226	95	45	99	5,0	36,6
9039434	29434	170	340	324	240	103	50	104	5,0	44,3
9039436	29436	180	360	342	255	109	52	110	5,0	52,6
9039438	29438	190	380	360	270	115	55	117	5,0	61,7
9039440	29440	200	400	380	284	122	56	122	5,0	73,4
9039444	29444	220	420	400	305	122	58	132	6,0	77,4
9039448	29448	240	440	420	321	122	59	142	6,0	82,4
9039452	29452	260	480	460	346	132	64	154	6,0	107,8
9039456	29456	280	520	495	380	145	68	166	6,0	136,7
9039460	29460	300	540	515	398	145	70	175	6,0	147,0
9039464	29464	320	580	555	420	155	75	191	7,5	181,7
9039468	29468	340	620	590	452	170	82	201	7,5	231,0
9039472	29472	360	640	610	480	170	82	210	7,5	241,1
9039476	29476	380	670	640	504	175	85	222	7,5	263,0
9039480	29480	400	710	680	520	185	89	236	7,5	322,0
9039484	29484	420	730	700	546	185	89	244	7,5	236,0
9039488	29488	440	780	745	576	206	100	260	9,5	413,0
9039492	29492	460	800	765	608	206	100	272	9,5	447,4
9039496	29496	480	850	810	632	224	108	280	9,5	559,1
90394/500	294/500	500	870	830	650	224	107	290	9,5	568,9
90394/530	294/530	530	920	880	697	236	115	308	9,5	660,0
90394/560	294/560	560	980	890	729	250	117	328	12	741,0
90394/600	294/600	600	1030	940	782	258	120	347	12	821,0
90394/630	294/630	630	1090	1040	830	280	136	365	12	1100
90394/670	294/670	670	1150	1050	869	290	138	387	15	1147
90394/710	294/710	710	1220	1115	916	308	144	415	15	1392
90394/750	294/750	750	1280	1220	983	315	152	436	15	1700
90394/800	294/800	800	1360	1308	1030	335	160	457	15	2008,7
90394/850	294/850	850	1440	1315	1099	354	164	490	15	2172
90394/900	294/900	900	1520	1460	1168	372	180	578	15	2700

Масса подшипников рассчитана с сепаратором, штампованным из стального листа при плотности стали 7,85 кг/дм3.
