Кольца пружинные упорные плоские внутренние эксцентрические

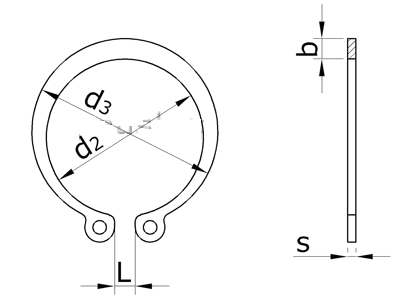

d₁ - диаметр канавки;

d₂ - номинальный внутренний диаметр кольца в свободном состоянии;

d₃ - номинальный наружный диаметр кольца в свободном состоянии;

s - номинальная толщина кольца;

b - максимальная висота тела кольца;

L - ширина разреза кольца в свободном состоянии.

Основные размеры эксцентрических колец
Обозначение	Диаметр отверстия, мм d	Размеры, мм						Масса 1000 колец, кг
Обозначение	Диаметр отверстия, мм d	d1	d2	d3	s	b	L	Масса 1000 колец, кг
A8	8	8,5	7,2	8,8	0,8	1,1	3,0	0,14
A9	9	9,5	7,9	9,8	0,8	1,3	3,5	0,18
A10	10	10,5	8,9	10,8	1,0	1,4	3,5	0,29
A11	11	11,5	9,8	11,8	1,0	1,5	4,0	0,32
A12	12	12,7	10,6	13,0	1,0	1,7	4,0	0,36
A13	13	13,8	11,5	14,1	1,0	1,8	4,0	0,40
A14	14	14,8	12,3	15,1	1,0	1,9	4,5	0,43
A15	15	15,9	13,2	16,3	1,0	2,0	4,5	0,48
A16	16	17,0	14,3	17,3	1,0	2,0	5,0	0,51
A17	17	18,0	15,2	18,4	1,0	2,1	5,0	0,55
A18	18	19,2	16,2	19,6	1,0	2,2	6,0	0,67
A19	19	20,2	17,4	20,6	1,0	2,2	6,0	0,72
A20	20	21,4	18,4	21,8	1,0	2,3	6,0	0,76
A21	21	22,4	19.2	22,8	1,0	2,4	6,0	0,81
A22	22	23,4	20,2	23,8	1,0	2,5	6,0	0,85
A23	23	24,5	21,3	24,9	1,2	2,5	7,0	1,20
A24	24	25,5	22,1	25,9	1,2	2,6	7,0	1,31
A25	25	26,5	23,1	26,9	1,2	2,7	7,0	1,42
A26	26	27,5	24,0	28,0	1,2	2,8	7,0	1,53
A28	28	29,5	26,0	30,2	1,2	2,9	8,0	1,64
A29	29	30,5	27,2	31,2	1,2	2,9	8,0	1,69
A30	30	31,5	28,0	32,2	1,2	3,0	8,0	1,75
A32	32	33,8	29,9	34,5	1,2	3,2	9,0	1,85
A34	34	35,8	31,7	36,5	1,2	3,3	9,0	1,97
A35	35	37,0	32,8	37,8	1,2	3,4	10,0	2,50
A36	36	38,0	33,8	38,8	1,2	3,5	10,0	2,63
A37	37	39,0	34,6	39,8	1,2	3,6	10,0	2,73
A38	38	40,0	35,4	40,8	1,2	3,7	10,0	2,84
A40	40	42,5	37,7	43,5	1,7	3,9	12,0	5,00
A42	42	44,5	39,3	45,5	1,7	4,1	12,0	5,40
A45	45	47,5	42,1	48,5	1,7	4,2	14,0	5,80
A46	46	48,5	43,1	49,5	1,7	4,3	14,0	5,90
A47	47	49,5	44,0	50,6	1,7	4,4	14,0	6,10
A48	48	50,5	44,8	51,6	1,7	4,5	14,0	6,40
A50	50	53,0	47,2	54,2	1,7	4,6	14,0	6,80
A52	52	55,0	49,4	56,2	1,7	4,7	16,0	8,00
A54	54	57,0	51,2	58,2	1,7	4,8	16,0	8,50
A55	55	58,0	51,8	59,2	1,7	5,0	16,0	8,80
A56	56	59,0	52,6	60,2	1,7	5,1	16,0	8,90
A58	58	61,0	54,4	62,2	1,7	5,2	16,0	9,10
A60	60	63,0	56,0	64,2	1,7	5,4	16,0	9,90
A62	62	65,0	57,8	66,2	1,7	5,5	16,0	10,3
A65	65	68,0	60,2	69,2	1,7	5,8	16,0	10,9
A68	68	71,0	62,9	72,5	1,7	6,1	16,0	11,4
A70	70	73,0	65,1	74,5	1,7	6,2	16,0	11,8
A72	72	75,0	66,7	76,5	1,7	6,4	18,0	12,2
A75	75	78,0	69,3	79,5	1,7	6,6	18,0	12,8
A78	78	81,0	71,9	82,5	2,0	6,8	18,0	18,6
A80	80	83,5	74,5	85,5	2,0	7,0	18,0	19,2
A82	82	85,5	76,5	87,5	2,0	7,0	18,0	19,6
A85	85	88,5	79,1	90,5	2,0	7,2	20,0	20,4
A88	88	91,5	81,7	93,5	2,0	7,4	20,0	20,8
A90	90	93,5	83,9	95,5	2,0	7,6	20,0	21,8
A92	92	95,5	85,5	97,5	2,0	7,8	20,0	22,3
A95	95	98,5	87,9	100,5	2,0	8,1	20,0	23,1
A98	98	101,5	90,5	103,5	2,0	8,3	20,0	23,8
A100	100	103,5	92,3	105,5	2,0	8,4	20,0	24,3
A102	102	106,0	94,6	108,0	2,5	8,5	22,0	34,4
A105	105	109,0	97,2	111,0	2,5	8,7	22,0	36,8
A108	108	112,0	99,8	114,0	2,5	8,9	22,0	38,0
A110	110	114,0	102,2	116,0	2,5	9,0	22,0	38,8
A112	112	116,0	104,0	118,0	2,5	9,1	22,0	39,2
A115	115	119,0	107,1	121,5	2,5	9,3	22,0	40,9
A120	120	124,0	111,3	126,5	2,5	9,7	22,0	43,0
A125	125	129,0	116,3	131,5	2,5	10,0	22,0	44,8
A130	130	134,0	120,9	136,5	2,5	10,2	24,0	53,5
A135	135	139,0	125,3	141,5	2,5	10,5	24,0	54,8
A140	140	144,0	129,9	146,5	2,5	10,7	24,0	57,0
A145	145	149,0	134,5	151,5	2,5	10,9	24,0	59,3
A150	150	155,0	140,5	157,5	3,0	11,2	28,0	77,4
A155	155	160,0	145,1	162,5	3,0	11,4	28,0	80,0
A160	160	165,0	149,7	167,5	3,0	11,6	28,0	82,8
A165	165	170,0	152,5	172,5	3,0	11,8	28,0	85,4
A170	170	175,0	156,7	177,5	3,0	12,2	28,0	88,0
A175	175	180,0	161,3	182,5	3,0	12,7	28,0	105,4
A180	180	185,0	165,8	188,0	3,0	13,2	28,0	108,6
A185	185	190,0	169,8	193,0	3,0	13,7	28,0	112,0
A190	190	195,0	174,6	198,0	3,0	13,8	28,0	115,4
A195	195	200,0	179,6	203,0	3,0	13,8	30,0	118,6
A200	200	205,0	184,2	208,0	3,0	14,0	30,0	121,8
A210	210	215,0	194,2	218,0	3,0	14,0	30,0	140,8
A215	215	221,0	200,2	224,0	3,0	14,0	30,0	145,6
A220	220	226,0	205,2	229,0	3,0	14,0	32,0	148,1
A225	225	231,0	210,2	234,0	3,0	14,0	32,0	152,1
A230	230	236,0	215,2	239,0	3,0	14,0	32,0	156,1
A240	240	246,0	225,2	249,0	3,0	14,0	32,0	164,2
A250	250	256,0	235,2	259,0	3,0	14,0	32,0	170,2
A260	260	268,0	243,8	271,0	3,0	16,0	36,0	177,0
A270	270	278,0	253,8	281,0	3,0	16,0	36,0	185,0
A280	280	288,0	263,8	291,0	3,0	16,0	36,0	191,6
A290	290	298,0	273,8	301,0	3,0	16,0	36,0	198,7
A300	300	308,0	283,8	311,0	3,0	16,0	36,0	205,9
A310	310	318,0	293,8	321,0	3,0	16,0	36,0	213,2
A320	320	328,0	303,8	331,0	3,0	16,0	36,0	220,4
