Подшипники роликовые конические двухрядные

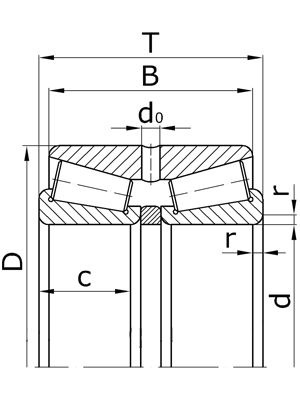

d - номинальный диаметр отверстия внутреннего кольца;

D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;

T - номинальная монтажная высота подшипника;

c - номинальная ширина внутреннего кольца подшипника;

B - номинальная ширина наружного кольца подшипника;

d₀ - номинальный диаметр отверстия для смазки;

r - номинальная координата монтажной фаски;

Основные размеры подшипников
Обозначение		Размеры, мм
по ГОСТу	международное	d	D	T	c	B	d0	r
Серия ширин 0, серия диаметров 1.
97168	-	340	520	180	82	135	12	6
97172	-	360	540	185	82	140	12	6
97176	-	380	560	189	82	141	12	6
97180	-	400	600	206	90	150	12	6
97184	-	420	620	206	90	150	12	6
97188	-	440	650	212	94	152	12	8
97192	-	460	680	230	100	175	12	8
97196	-	480	700	236	100	180	12	8
971/500	-	500	720	236	100	180	12	8
971/530	-	530	780	254	112	184	12	8
971/560	-	560	820	260	115	185	12	8
971/600	-	600	870	270	118	198	12	8
971/630	-	630	920	295	128	213	12	10
971/670	-	670	980	306	136	220	12	10
971/710	-	710	1030	315	140	220	12	10
971/750	-	750	1090	340	150	252	12	10
971/800	-	800	1150	350	155	256	12	10
971/850	-	850	1220	370	165	276	12	10
971/900	-	900	1280	380	170	280	12	10
971/950	-	950	1360	400	180	292	12	10
971/1000	-	1000	1420	410	185	296	12	10
Серия ширин 0, серия диаметров 5.
97506	-	30	62	50	20,5	41	4	1,5
97507	-	35	72	55	23	46	4	2,0
97508	-	40	80	55	23,5	45	4	2,0
97509	-	45	85	55	23,5	45	4	2,0
97510	-	50	90	55	23,5	45	4	2,0
97511	-	55	100	60	25	48	6	2,5
97512	-	60	110	65	28	55	6	2,5
97513	-	65	120	75	31	62	6	2,5
97514	-	70	125	75	31	62	6	2,5
97515	-	75	130	75	31	62	6	2,5
97516	-	80	140	80	33	65	8	3,0
97517	-	85	150	86	36	68	8	3,0
97518	-	90	160	96	40	78	8	3,0
97519	-	95	170	108	45,5	90	8	3,5
97520	-	100	180	112	46	92	8	3,5
97521	-	105	190	118	50	96	8	3,5
97522	-	110	200	126	53	105	8	3,5
97524	-	120	215	136	58	112	8	3,5
97526	-	130	230	150	64	120	8	4,0
97528	-	140	250	160	68	131	10	4,0
97530	-	150	270	172	74	138	10	4,0
97532	-	160	290	180	80	144	10	4,0
97534	-	170	310	195	86	151	10	5,0
97536	-	180	320	195	86	151	10	5,0
Серия ширин 1, серия диаметров 7.
1097756	-	280	460	190	82	142	12	6
1097760	-	300	500	205	90	152	12	6
1097764	-	320	540	218	100	170	12	6
1097768	-	340	580	242	106	170	12	6
1097772	-	360	600	242	106	170	12	6
1097776	-	380	620	242	106	170	12	6
1097780	-	400	650	254	112	190	12	8
1097784	-	420	700	275	122	200	12	8
1097788	-	440	720	275	122	200	12	8
1097792	-	460	760	294	132	218	12	10
1097796	-	480	790	300	136	220	12	10
10977/500	-	500	830	326	145	234	12	10
10977/530	-	530	870	330	150	242	12	10
10977/560	-	560	920	352	160	250	12	10
10977/600	-	600	980	374	170	264	12	10
10977/630	-	630	1030	384	175	272	12	10
10977/670	-	670	1090	410	185	296	12	10
10977/710	-	710	1150	430	195	306	12	12
10977/750	-	750	1220	450	206	340	12	12
Серия ширин 1, серия диаметров 9.
1097976	-	380	520	150	65	112	12	5
1097980	-	400	540	150	65	112	12	5
1097984	-	420	560	150	65	112	12	5
1097988	-	440	600	178	74	134	12	5
1097992	-	460	620	175	74	131	12	5
1097996	-	480	650	180	78	130	12	6
10979/500	-	500	970	180	78	130	12	6
10979/530	-	530	710	190	82	136	12	6
10979/560	-	560	750	213	85	156	12	6
10979/600	-	600	800	210	90	160	12	6
10979/630	-	630	850	242	100	182	12	8
10979/670	-	670	900	238	103	174	12	8
10979/710	-	710	950	240	106	175	12	8
10979/750	-	750	1000	252	112	190	12	8
10979/800	-	800	1060	270	115	204	12	8
10979/850	-	850	1120	268	118	190	12	8
10979/900	-	900	1180	284	122	210	12	8
10979/950	-	950	1250	300	132	220	12	10
10979/1000	-	1000	1320	320	140	228	12	10
Серия ширин 2, серия диаметров 1.
2097124	-	120	180	88	36	73	8	3
2097126	-	130	200	100	42	81	8	3
2097128	-	140	210	100	42	81	8	3
2097130	-	150	225	106	45	85	8	3,5
2097132	-	160	240	115	48	91	10	3,5
2097134	-	170	260	125	54	102	10	3,5
2097136	-	180	280	134	60	108	10	3,5
2097138	-	190	290	139	60	114	10	3,5
2097140	-	200	310	152	65	123	10	3,5
2097144	-	220	340	165	72	130	10	4
2097148	-	240	360	165	72	130	10	4
2097152	-	260	400	186	82	146	10	5
2097156	-	280	420	189	82	154	12	5
2097160	-	300	460	215	95	178	12	5
Серия ширин 2, серия диаметров 7.
2097722	-	110	180	100	42	84	8	3
2097724	-	120	200	110	48	90	8	3
2097726	-	130	210	110	48	90	8	3
2097728	-	140	225	120	50	100	8	3,5
2097730	-	150	250	138	60	112	10	3,5
2097732	-	160	270	150	66	120	10	3,5
2097734	-	170	280	150	66	120	10	3,5
2097736	-	180	300	164	71	134	10	4
2097738	-	190	320	172	78	134	10	4
2097740	-	200	340	184	82	150	10	4
2097744	-	220	370	200	88	166	10	5
2097748	-	240	400	210	95	168	10	5
2097752	-	260	440	225	106	180	12	5
Серия ширин 2, серия диаметров 9.
2097926	-	130	180	75	30	62	8	2,5
2097928	-	140	190	75	30	62	8	2,5
2097930	-	150	210	85	35	70	8	3
2097932	-	160	220	88	35	73	8	3
2097934	-	170	230	88	35	73	8	3
2097936	-	180	250	95	42	76	10	3
2097938	-	190	260	95	42	76	10	3
2097940	-	200	280	118	48	97	10	3,5
2097944	-	220	300	110	48	88	10	3,5
2097948	-	240	320	110	48	90	10	3,5
2097952	-	260	360	134	60	109	10	3,5
2097956	-	280	380	140	60	114	10	3,5
2097960	-	300	420	160	72	128	12	4
2097964	-	320	440	160	72	128	12	4
2097968	-	340	460	160	72	128	12	4
2097972	-	360	480	160	72	128	12	4
