Втулки стяжные для подшипников качения

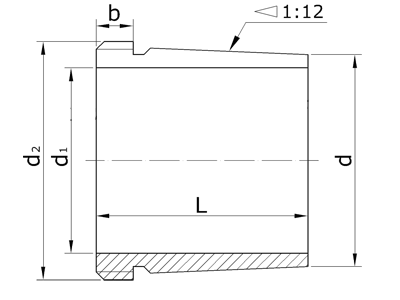

d - номинальный диаметр конического отверстия подшипника;

d1 - номинальный диаметр отверстия стяжной втулки;

d2 - наружный диаметр резьбы стяжной втулки;

L - длина стяжной втулки;

b - ширина борта с резьбой.

Размеры d1 и d2 действительны для втулок в неразрезанном состоянии.

Основные размеры втулок
Обозначение Размеры, мм Масса, кг
d d1 d2 L b
Втулки для подшипников серии диаметров 2, серии ширин 0.
AH208 40 35 M45×1,5 25 6 0,094
AH209 45 40 M50×1,5 26 6 0,104
AH210 50 45 M55×2 28 7 0,130
AH211 55 50 M60×2 29 7 0,167
AH212 60 55 M65×2 32 8 0,175
AH213 65 60 M75×2 32,5 8 0,242
AH214 70 65 M80×2 33,5 8 0,255
AH215 75 70 M85×2 34,5 8 0,280
AH216 80 75 M90×2 35,5 8 0,306
AH217 85 80 M95×2 38,5 9 0,353
AH218 90 85 M100×2 40 9 0,427
AH220 100 95 M110×2 45 10 0,525
AH222 110 105 M120×2 50 11 0,647
AH224 120 115 M130×2 53 12 0,755
AH226 130 125 M140×2 53 12 0,885
AH228 140 135 M150×2 56 13 1,007
AH230 150 145 M160×3 60 14 1,155
AH232 160 150 M170×3 64 15 1,910
AH234 170 160 M180×3 69 16 2,210
AH236 180 170 M190×3 69 16 2,340
AH238 190 180 Tr205×4 73 17 2,940
AH240 200 190 Tr215×4 77 18 3,120
AH244 220 200 Tr235×4 85 18 6,100
AH248 240 220 Tr260×4 96 22 8,160
AH252 260 240 Tr280×4 105 23 9,885
AH256 280 260 Tr300×4 105 23 10,44
Втулки для подшипников серии диаметров 2(5), серии ширин 0.
AH308 40 35 M45×1,5 29 6 0,090
AH309 45 40 M50×1,5 31 6 0,109
AH310X 50 45 M55×2 35 7 0,137
AH311X 55 50 M60×2 37 7 0,161
AH312X 60 55 M65×2 40 8 0,180
AH313 65 60 M75×2 42 8 0,253
AH314 70 65 M80×2 43 8 0,280
AH315 75 70 M85×2 45 8 0,313
AH316 80 75 M90×2 48 8 0,365
AH317X 85 80 M95×2 52 9 0,429
AH318X 90 85 M100×2 53 9 0,461
AH320X 100 95 M110×2 59 10 0,582
AH322X 110 105 M120×2 63 12 0,663
AH324X 120 115 M130×2 69 13 0,866
AH326X 130 125 M140×2 74 14 1,020
AH328X 140 135 M150×2 77 14 1,160
AH330X 150 145 M165×3 83 15 1,500
AH332 160 150 M180×3 88 16 2,690
AH334 170 160 M190×3 93 17 3,070
AH2236 180 170 M200×3 105 17 3,730
AH2238 190 180 Tr210×4 112 18 4,250
AH2240 200 190 Tr220×4 118 19 4,680
AH2244 220 200 Tr240×4 130 20 9,100
AH2248 240 220 Tr260×4 144 21 11,10
AH2252 260 240 Tr290×4 155 23 14,00
AH2256 280 260 Tr310×5 155 24 15,20
AH2260 300 280 Tr330×5 170 26 18,10
AH2264 320 300 Tr350×5 180 27 20,20
Втулки для подшипников серии диаметров 3(6), серии ширин 0.
AH2308 40 35 M45×1,5 40 7 0,128
AH2309 45 40 M50×1,5 44 7 0,164
AH2310X 50 45 M55×2 50 9 0,209
AH2311X 55 50 M60×2 54 10 0,253
AH2312X 60 55 M65×2 58 11 0,297
AH2313 65 60 M75×2 61 12 0,395
AH2314X 70 65 M80×2 64 12 0,406
AH2315X 75 70 M85×2 68 12 0,534
AH2316X 80 75 M90×2 71 12 0,597
AH2317X 85 80 M95×2 74 13 0,670
AH2318X 90 85 M100×2 79 14 0,779
AH2320X 100 95 M110×2 90 16 0,998
AH2322X 110 105 M125×2 98 16 1,350
AH2324X 120 115 M135×2 105 17 1,600
AH2326X 130 125 M145×2 115 19 1,970
AH2328X 140 135 M155×3 125 20 2,330
AH2330X 150 145 M165×3 135 24 2,820
AH2332 160 150 M180×3 140 24 4,720
AH2334 170 160 M190×3 146 24 5,250
AH2336 180 170 M200×3 154 26 5,830
AH2338 190 180 Tr210×4 160 26 6,630
AH2340 200 190 Tr220×4 170 30 7,540
AH2344 220 200 Tr240×4 181 30 13,50
AH2348 240 220 Tr260×4 189 30 15,50
AH2352 260 240 Tr290×4 205 30 19,60
AH2356 280 260 Tr310×5 212 30 21,60
Втулки для подшипников серии диаметров 1, серии ширин 3.
AH3024X 120 115 M130×2 60 13 0,75
AH3026X 130 125 M140×2 67 14 0,93
AH3028X 140 135 M150×2 68 14 1,01
AH3030X 150 145 M160×3 72 15 1,15
AH3032 160 150 M170×3 77 16 2,05
AH3034 170 160 M180×3 85 17 2,43
AH3036 180 170 M190×3 92 17 2,81
AH3038 190 180 Tr205×4 96 18 3,32
AH3040 200 190 Tr215×4 102 19 3,80
AH3044 220 200 Tr235×4 111 20 7,40
AH3048 240 220 Tr260×4 116 21 8,75
AH3052 260 240 Tr280×4 126 23 10,7
AH3056 280 260 Tr300×4 131 24 12,0
AH3060 300 280 Tr320×5 145 26 14,4
AH3064 320 300 Tr345×5 149 27 16,0
AH3068 340 320 Tr365×5 162 28 19,5
AH3072 360 340 Tr385×5 167 30 21,0
AH3076 380 360 Tr410×5 170 31 23,2
AH3080 400 380 Tr430×5 183 33 27,3
AH3084 420 400 Tr450×5 186 34 29,0
AH3088X 440 420 Tr470×5 194 35 32,0
AH3092X 460 440 Tr490×5 202 37 35,2
AH3096X 480 460 Tr520×6 205 38 39,2
AH30/500X 500 480 Tr540×6 209 40 42,5
AH30/530 530 500 Tr560×6 230 45 61,9
AH30/560 560 530 Tr590×6 240 45 68,6
AH30/600 600 570 Tr630×6 245 45 75,4
AH30/630 630 600 Tr670×6 258 46 87,8
AH30/670 670 630 Tr710×7 280 50 124
Втулки для подшипников серии диаметров 2, серии ширин 3.
AH3218X 90 85 M100×2 63 10 0,576
AH3220X 100 95 M110×2 73 11 0,767
AH3222X 110 105 M125×2 82 11 1,040
AH3224X 120 115 M135×2 90 13 1,300
AH3226X 130 125 M145×2 98 15 1,580
AH3228X 140 135 M155×3 104 15 1,840
AH3230X 150 145 M165×3 114 17 2,220
AH3232 160 150 M180×3 124 20 4,080
AH3234 170 160 M190×3 134 24 4,800
AH3236 180 170 M200×3 140 25 5,320
AH3238 190 180 Tr210×4 145 25 5,900
AH3240 200 190 Tr220×4 153 30 6,680
AH3260 300 280 Tr330×5 228 34 26,00
AH3264 320 300 Tr350×5 246 36 30,60
AH3268 340 320 Tr370×5 261 38 35,40
AH3272 360 340 Tr400×5 274 40 41,50
AH3276 380 360 Tr420×5 284 42 45,60
AH3280 400 380 Tr440×5 302 44 51,70
AH3284 420 400 Tr460×5 321 46 58,90
AH3288X 440 420 Tr480×5 330 48 63,80
AH3292X 460 440 Tr510×6 349 50 74,50
AH3295X 480 460 Tr530×6 364 52 82,10
AH32/500X 500 480 Tr550×6 393 54 94,60
Втулки для подшипников серии диаметров 7, серии ширин 3.
AH3120X 100 95 M110×2 64 11 0,65
AH3122X 110 105 M120×2 68 11 0,76
AH3124X 120 115 M130×2 75 12 0,95
AH3126X 130 125 M140×2 78 12 1,08
AH3128X 140 135 M150×2 83 14 1,28
AH3130X 150 145 M165×3 95 15 1,79
AH3132 160 150 M180×3 103 18 3,21
AH3134 170 160 M190×3 104 18 3,40
AH3136 180 170 M200×3 116 19 4,22
AH3138 190 180 Tr210×4 125 20 4,89
AH3140 200 190 Tr220×4 134 21 5,49
AH3144 220 200 Tr240×4 145 23 10,4
AH3148 240 220 Tr260×4 154 25 12,0
AH3152 260 240 Tr290×4 172 26 16,2
AH3156 280 260 Tr310×5 175 28 17,5
AH3160 300 280 Tr330×5 192 30 20,8
AH3164 320 300 Tr350×5 209 31 24,5
AH3168 340 320 Tr370×5 225 33 29,0
AH3172 360 340 Tr400×5 229 35 33,0
AH3176 380 360 Tr420×5 232 36 35,7
AH3180 400 380 Tr440×5 240 38 39,5
AH3184 420 400 Tr460×5 266 40 46,5
AH3188X 440 420 Tr480×5 270 42 49,8
AH3192X 460 440 Tr510×6 285 43 57,9
AH3196X 480 460 Tr530×6 295 45 63,1
AH31/500X 500 480 Tr550×6 313 47 70,9
AH31/530 530 500 Tr560×6 325 53 93,4
AH31/560 560 530 Tr590×6 335 55 102
AH31/600 600 570 Tr630×6 355 55 118
AH31/630 630 600 Tr670×6 375 60 138
AH31/670 670 630 Tr710×7 395 60 187

Масса втулок приведена для плотности материала 7,85 кг/дм3.
