Подшипники роликовые конические однорядные повышенной грузоподъемности

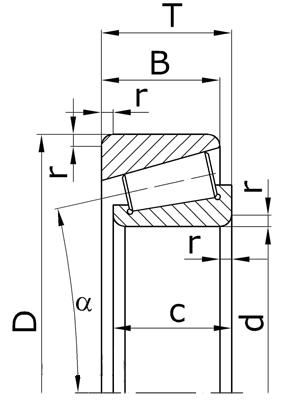

d - номинальный диаметр отверстия внутреннего кольца;

D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;

T - номинальная монтажная высота подшипника;

B - номинальная ширина наружного кольца подшипника;

c - номинальная ширина внутреннего кольца подшипника;

r - номинальная координата монтажной фаски;

? - угол контакта.

Основные размеры подшипников
Обозначение		Размеры, мм						Масса, кг
по ГОСТу	международное	d	D	T	c	B	r	Масса, кг
Серия ширин 0, серия диаметров 2.
7203А	30203	17	40	13,25	12	11	1,5	0,081
7204А	30204	20	47	15,25	14	12	1,5	0,128
7205А	30205	25	52	16,25	15	13	1,5	0,157
7206А	30206	30	62	17,25	16	14	1,5	0,240
7207А	30207	35	72	18,25	17	15	2,0	0,340
7208А	30208	40	80	19,75	18	16	2,0	0,435
7209А	30209	45	85	20,75	19	16	2,0	0,499
7210А	30210	50	90	21,75	20	17	2,0	0,566
7211А	30211	55	100	22,75	21	18	2,5	0,732
7212А	30212	60	110	23,75	22	19	2,5	0,931
7213А	30213	65	120	24,75	23	20	2,5	1,170
7214А	30214	70	125	26,25	24	21	2,5	1,300
7215А	30215	75	130	27,25	25	22	2,5	1,410
7216А	30216	80	140	28,25	26	22	3,0	1,700
7217А	30217	85	150	30,50	28	24	3,0	2,140
7218А	30218	90	160	32,50	30	26	3,0	2,620
7219А	30219	95	170	34,50	32	27	3,5	3,160
7220А	30220	100	180	37	34	29	3,5	3,810
7221А	30221	105	190	39	36	30	3,5	4,490
7222А	30222	110	200	41	38	32	3,5	5,320
7224А	30224	120	215	43,50	40	34	3,5	6,330
7226А	30226	130	230	43,75	40	34	4,0	7,150
7228А	30228	140	250	45,75	42	36	4,0	9,050
7230А	30230	150	270	49	45	38	4,0	11,30
7232А	30232	160	290	52	48	40	4,0	13,80
7234А	30234	170	310	57	52	43	5,0	19,00
7236А	30236	180	320	57	52	43	5,0	20,00
7238А	-	190	340	60	55	46	5,0	24,00
7240А	-	200	360	64	58	48	5,0	25,60
7244А	-	220	400	72	65	54	5,0	33,30
7248А	-	240	440	79	72	60	5,0	-
Серия ширин 0, серия диаметров 3.
7302А	30302	15	42	14,25	13	11	1,5	0,099
7303А	30303	17	47	15,25	14	12	1,5	0,133
7304А	30304	20	52	16,25	15	13	2,0	0,174
7305А	30305	25	62	18,25	17	15	2,0	0,273
7306А	30306	30	72	20,75	19	16	2,0	0,406
7307А	30307	35	80	22,75	21	18	2,5	0,541
7308А	30308	40	90	25,25	23	20	2,5	0,769
7309А	30309	45	100	27,25	25	22	2,5	1,020
7310А	30310	50	110	29,25	27	23	3,0	1,310
7311А	30311	55	120	31,50	29	25	3,0	1,670
7312А	30312	60	130	33,50	31	26	3,5	2,060
7313А	30313	65	140	36	33	28	3,5	2,550
7314А	30314	70	150	38	35	30	3,5	3,090
7315А	30315	75	160	40	37	31	3,5	3,680
7316А	30316	80	170	42,50	39	33	3,5	4,410
7317А	30317	85	180	44,50	41	34	4,0	5,130
7318А	30318	90	190	46,50	43	36	4,0	5,930
7319А	30319	95	200	49,50	45	38	4,0	6,920
7320А	30320	100	215	51,50	47	39	4,0	8,470
7321А	30321	105	225	53,50	49	41	4,0	9,660
7322А	30322	110	240	54,50	50	42	4,0	12,50
7324А	-	120	260	59,50	55	46	4,0	14,50
7326А	-	130	280	63,75	58	49	5,0	17,70
7328А	-	140	300	67,75	62	53	5,0	21,00
7330А	-	150	320	72	65	55	5,0	28,00
7332А	-	160	340	75	68	58	5,0	30,30
7334А	-	170	360	80	72	62	5,0	36,60
7336А	-	180	380	83	75	64	5,0	-
Серия ширин 0, серия диаметров 5.
7505А	32205	25	52	19,25	18	16	1,0	0,180
7506А	32206	30	62	21,25	20	17	1,5	0,300
7507А	32207	35	72	24,25	23	19	2,0	0,458
7508А	32208	40	80	24,75	23	19	2,0	0,560
7509А	32209	45	85	24,75	23	19	2,0	0,598
7510А	32210	50	90	24,75	23	19	2,0	0,644
7511А	32211	55	100	26,75	25	21	2,5	0,878
7512А	32212	60	110	29,75	28	24	2,5	1,200
7513А	32213	65	120	32,75	31	27	2,5	1,580
7514А	32214	70	125	33,25	31	27	2,5	1,680
7515А	32215	75	130	33,25	31	27	2,5	1,760
7516А	32216	80	140	35,25	33	28	3,0	2,180
7517А	32217	85	150	38,50	36	30	3,0	2,750
7518А	32218	90	160	42,50	40	34	3,0	3,490
7519А	32219	95	170	45,50	43	37	3,5	4,320
7520А	32220	100	180	49	46	39	3,5	5,210
7521А	32221	105	190	53	50	43	3,5	6,380
7522А	32222	110	200	56	53	46	3,5	7,430
7524А	32224	120	215	61,50	58	50	3,5	9,420
7526А	32226	130	230	67,75	64	54	4,0	11,70
7528А	32228	140	250	71,75	68	58	4,0	14,50
7530А	32230	150	270	77	73	60	4,0	18,50
7532А	32232	160	290	84	80	67	4,0	25,50
7534А	32234	170	310	91	86	71	5,0	29,40
7536А	32236	180	320	91	86	71	5,0	30,70
7538А	32238	190	340	97	92	75	5,0	36,70
7540А	32240	200	360	104	98	82	5,0	44,10
7544А	32244	220	400	114	108	90	5,0	58,40
7548А	-	240	440	127	120	100	5,0	-
Серия ширин 0, серия диаметров 6.
7603А	32303	17	47	20,25	19	16	1,0	0,181
7604А	32304	20	52	22,25	21	18	2,0	0,245
7605А	32305	25	62	25,25	24	20	2,0	0,383
7606А	32306	30	72	28,75	27	23	2,0	0,503
7607А	32307	35	80	32,75	31	25	2,5	0,786
7608А	32308	40	90	35,25	33	27	2,5	1,080
7609А	32309	45	100	38,25	36	30	2,5	1,480
7610А	32310	50	110	42,25	40	33	2,5	1,960
7611А	32311	55	120	45,50	43	35	3,0	2,460
7612А	32312	60	130	48,50	46	37	3,5	3,050
7613А	32313	65	140	51	48	39	3,5	3,400
7614А	32314	70	150	54	51	42	3,5	4,530
7615А	32315	75	160	58	55	45	3,5	5,540
7616А	32316	80	170	61,50	58	48	3,5	6,600
7617А	32317	85	180	63,50	60	49	4,0	7,570
7618А	32318	90	190	67,50	64	53	4,0	9,060
7619А	32319	95	200	71,50	67	55	4,0	11,00
7620А	32320	100	215	77,50	73	60	4,0	13,10
7621А	32321	105	225	81,50	77	63	4,0	16,50
7622А	32322	110	240	84,50	80	65	4,0	17,90
7624А	32324	120	260	90,50	86	69	4,0	22,40
Серия ширин 2, серия диаметров 1.
2007104А	32004	20	42	15	15	12	0,6	0,101
20071/22А	320/22	22	44	15	15	11,5	0,6	0,107
2007105А	32005	25	47	15	15	11,5	0,6	0,117
20071/28А	320/28	28	52	16	16	12	1,0	0,150
2007106А	32006	30	55	17	17	13	1,5	0,175
20071/32А	320/32	32	58	17	17	13	1,5	0,193
2007107А	32007	35	62	18	18	14	1,5	0,224
2007108А	32008	40	68	19	19	14,5	1,5	0,278
2007109А	32009	45	75	20	20	15,5	1,5	0,354
2007110А	32010	50	80	20	20	15,5	1,5	0,384
2007111А	32011	55	90	23	23	17,5	2,0	0,570
2007112А	32012	60	95	23	23	17,5	2,0	0,605
2007113А	32013	65	100	23	23	17,5	2,0	0,642
2007114А	32014	70	110	25	25	19	2,0	0,875
2007115А	32015	75	115	25	25	19	2,0	0,921
2007116А	32016	80	125	29	29	22	2,0	1,290
2007117А	32017	85	130	29	29	22	2,0	1,350
2007118А	32018	90	140	32	32	24	2,5	1,760
2007119А	32019	95	145	32	32	24	2,5	1,850
2007120А	32020	100	150	32	32	24	2,5	1,920
2007121А	32021	105	160	35	35	26	2,5	2,440
2007122А	32022	110	170	38	38	29	3,0	3,090
2007124А	32024	120	180	38	38	29	3,0	3,320
2007126А	32026	130	200	45	45	34	3,0	5,050
2007128А	32028	140	210	45	45	34	3,0	5,370
2007130А	32030	150	225	48	48	36	3,0	6,550
2007132А	32032	160	240	51	51	38	3,5	7,860
2007134А	32034	170	260	57	57	43	3,5	10,60
2007136А	32036	180	280	64	64	48	3,5	14,10
2007138А	32038	190	290	64	64	48	3,5	14,80
2007140А	32040	200	310	70	70	53	3,5	19,10
2007144А	32044	220	340	76	76	57	4,0	24,70
2007148А	32048	240	360	76	76	57	4,0	26,30
2007152А	32052	260	400	87	87	65	5,0	40,00
2007156А	32056	280	420	87	87	65	5,0	41,20
2007160А	-	300	460	100	100	74	5,0	55,90
2007164А	32064	320	480	100	100	74	5,0	64,00
Серия ширин 2, серия диаметров 9.
2007904А	-	20	37	12	12	9	0,3	0,056
2007905А	-	25	42	12	12	9	0,3	0,065
2007906А	-	30	47	12	12	9	0,3	0,075
2007907А	32907	35	55	14	14	11,5	0,6	0,130
2007908А	-	40	62	15	15	12	0,6	0,161
2007909А	-	45	68	15	15	12	0,6	0,190
2007910А	-	50	72	15	15	12	0,6	0,192
2007911А	-	55	80	17	17	14	1,0	0,281
2007912А	32912	60	85	17	17	14	1,0	0,303
2007913А	32913	65	90	17	17	14	1,5	0,323
2007914А	32914	70	100	20	20	16	1,5	0,490
2007915А	32915	75	105	20	20	16	1,5	0,520
2007916А	32916	80	110	20	20	16	1,5	0,550
2007917А	32917	85	120	23	23	18	1,5	0,790
2007918А	32918	90	125	23	23	18	1,5	0,830
2007919А	-	95	130	23	23	18	1,5	0,870
2007920А	32920	100	140	25	25	20	1,5	1,150
2007921А	-	105	145	25	25	20	1,5	1,200
2007922А	32922	110	150	25	25	20	1,5	1,250
2007924А	32924	120	165	29	29	23	1,5	1,780
2007926А	32926	130	180	32	32	25	2,0	2,400
2007928А	32928	140	190	32	32	25	2,5	2,550
2007930А	32930	150	210	38	38	30	2,5	3,880
2007932А	32932	160	220	38	38	30	2,5	4,200
2007934А	32934	170	230	38	38	30	3,0	4,500
2007936А	32936	180	250	45	45	34	3,0	6,650
2007938А	32938	190	260	45	45	34	3,0	7,000
2007940А	32940	200	280	51	51	39	3,0	9,500
2007944А	32944	220	300	51	51	39	3,5	10,10
2007948А	-	240	320	51	51	39	3,5	11,00
2007952А	-	260	360	63,5	63,5	48	3,5	19,00
2007956А	32956	280	380	63,5	63,5	48	3,5	20,00
2007960А	-	300	420	76	76	57	4,0	32,00
2007964А	-	320	440	76	76	57	4,0	33,60
2007968А	32968	340	460	76	76	57	4,0	35,40
2007972А	32972	360	480	76	76	57	4,0	37,00
Серия ширин 3, серия диаметров 1.
3007105А	33005	25	47	17	17	14	0,5	0,134
3007106А	-	30	55	20	20	16	1,0	0,210
3007107А	33007	35	62	21	21	17	1,0	0,269
3007108А	33008	40	68	22	22	18	1,0	0,329
3007109А	-	45	75	24	24	19	1,0	0,421
3007110А	33010	50	80	24	24	19	1,0	0,457
3007111А	33011	55	90	27	27	21	1,5	0,670
3007112А	33012	60	95	27	27	21	1,5	0,710
3007113А	33013	65	100	27	27	21	1,5	0,775
3007114А	33014	70	110	31	31	25,5	1,5	1,120
3007115А	33015	75	115	31	31	25,5	1,5	1,170
3007116А	33016	80	125	36	36	29,5	1,5	1,650
3007117А	33017	85	130	36	36	29,5	1,5	1,730
3007118А	33018	90	140	39	39	32,5	2,0	2,250
3007119А	33019	95	145	39	39	32,5	2,0	2,340
3007120А	33020	100	150	39	39	32,5	2,0	2,430
3007121А	33021	105	160	43	43	34	2,5	3,060
3007122А	33022	110	170	47	47	37	2,5	3,870
3007124А	33024	120	180	48	48	38	2,5	4,220
3007126А	-	130	200	55	55	43	2,5	6,320
3007128А	-	140	210	56	56	44	2,5	6,750
3007130А	-	150	225	59	59	46	3,0	8,260
Серия ширин 3, серия диаметров 2.
3007205А	33205	25	52	22	22	18	1,0	0,230
30072/28А	-	28	58	24	24	19	1,0	0,299
3007206А	33206	30	62	25	25	19,5	1,0	0,365
30072/32А	-	32	65	26	26	20,5	1,0	0,413
3007207А	33207	35	72	28	28	22	1,5	0,555
3007208А	33208	40	80	32	32	25	1,5	0,765
3007209А	33209	45	85	32	32	25	1,5	0,823
3007210А	33210	50	90	32	32	24,5	1,5	0,895
3007211А	33211	55	100	35	35	27	2,0	1,210
3007212А	33212	60	110	38	38	29	2,0	1,610
3007213А	33213	65	120	41	41	32	2,0	2,060
3007214А	33214	70	125	41	41	32	2,0	2,170
3007215А	33215	75	130	41	41	31	2,0	2,270
3007216А	33216	80	140	46	46	35	2,5	3,020
3007217А	33217	85	150	49	49	37	2,5	3,700
3007218А	-	90	160	55	55	42	2,5	4,800
3007219А	-	95	170	58	58	44	3,0	5,680
3007220А	33220	100	180	63	63	48	3,0	6,970
3007221А	-	105	190	68	68	52	3,0	8,380
Серия ширин 3, серия диаметров 7.
3007708А	33108	40	75	26	26	20,5	1,5	0,512
3007709А	33109	45	80	26	26	20,5	1,5	0,559
3007710А	33110	50	85	26	26	20	1,5	0,598
3007711А	33111	55	95	30	30	23	1,5	0,880
3007712А	33112	60	100	30	30	23,5	1,5	0,935
3007713А	33113	65	110	34	34	26	1,5	1,320
3007714А	33114	70	120	37	37	29	2,0	1,730
3007715А	33115	75	125	37	37	29	2,0	1,820
3007716А	33116	80	130	37	37	29	2,0	1,930
3007717А	33117	85	140	41	41	32	2,5	2,500
3007718А	33118	90	150	45	45	35	2,5	3,200
3007719А	-	95	160	49	49	38	2,5	4,030
3007720А	-	100	165	52	52	40	2,5	4,450
3007721А	-	105	175	56	56	44	2,5	5,440
3007722А	-	110	180	56	56	43	2,5	5,630
3007724А	-	120	200	62	62	48	2,5	7,850

Масса подшипников рассчитана для плотности стали 7,85 кг/дм3.
