Подшипники шариковые радиальные однорядные с упорным бортом на наружном кольце и двумя защитными шайбами

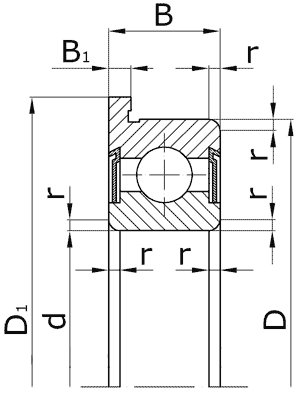

d - номинальный диаметр отверстия внутреннего кольца;

D - номинальный наружный диаметр наружного кольца;

D1- номинальный наружный диаметр упорного борта;

B - номинальная ширина подшипника;

B1- номинальная ширина упорного борта;

r - номинальная координата монтажной фаски.

Основные размеры подшипников
Обозначение	Размеры, мм						Масса, кг
Обозначение	d	D	D₁	B	B₁	r	Масса, кг
Нормальная серия ширин 0, особолегкая серия диаметров 1.
88001/1,5	1,5	6	7,5	2,5	0,6	0,3	0,00042
880012	2	7	8,5	2,8	0,7	0,3	0,00064
88001/2,5	2,5	8	9,5	2,8	0,7	0,3	0,00083
880013	3	9	10,5	3	0,7	0,3	0,0010
880014	4	12	13,5	4	1	0,4	0,0023
880015	5	14	16	5	1	0,4	0,0039
880016	6	17	19	6	1,2	0,5	0,0080
880017	7	19	22	6	1,5	0,5	0,010
880018	8	22	25	7	1,5	0,5	0,015
880019	9	24	27	7	1,5	0,5	0,018
880100	10	26	28	8	2	0,5	0,020

Узкая серия ширин 0, легкая серия диаметров 2.
880023	3	10	11,5	4	1	0,3	0,002
880024	4	13	15	5	1	0,4	0,004
880025	5	16	18	5	1	0,5	0,006
880026	6	19	22	6	1,5	0,5	0,010
880027	7	22	25	7	1,5	0,5	0,012
880028	8	24	26	8	2	0,5	0,019
880029	9	26	28	8	2	1,0	0,020
880200	10	30	32,25	9	2,25	1,0	0,032
Узкая серия ширин 0, средняя серия диаметров 3.
880033	3	13	15	5	1	0,4	-
880034	4	16	18	5	1	0,5	0,005
880035	5	19	22	6	1,5	0,5	0,009
880036	6	22	25	7	1,5	0,5	0,014
880037	7	26	29	9	2	0,5	0,026
880038	8	28	30,25	9	2,25	0,5	0,029
880039	9	30	32,5	10	2,5	1,0	0,035
880300	10	35	37,75	11	2,75	1,0	0,053
Серия ширин 1, сверхлегкая серия диаметров 9.
1880092	2	6	7,5	2,3	0,6	0,3	0,0004
188009/2,5	2,5	7	8,5	2,5	0,7	0,3	0,0006
1880093	3	8	9,5	3	0,7	0,3	0,0008
1880094	4	11	12,5	4	1	0,3	0,0021
1880095	5	13	15	4	1	0,4	0,0026
1880096	6	15	17	5	1,2	0,4	0,0041
1880097	7	17	19	5	1,2	0,5	0,0051
1880098	8	19	22	6	1,5	0,5	0,0081
1880099	9	20	23	6	1,5	0,5	0,0083
1880900	10	22	25	6	1,5	0,5	0,0097
Серия ширин 2, серия диаметров 8.
2880083	3	7	8,1	2,5	0,7	0,2	0,00049
2880084	4	9	10,3	3,5	1	0,2	0,00079
2880085	5	11	12,5	4	1	0,3	-
2880086	6	13	15	5	1,1	0,3	0,0029
2880087	7	14	16	5	1,1	0,3	0,0032
2880088	8	16	18	5	1,1	0,4	0,0042
2880089	9	17	19	5	1,1	0,4	0,0061
2880800	10	19	21	6	1,3	0,5	-
Серия ширин 3, серия диаметров 8.
3880081	1	3	3,8	1,5	0,45	0,1	0,00006
388008/1,5	1,5	4	5	2	0,6	0,1	0,00009
3880082	2	5	6,1	2,3	0,6	0,15	0,00025
388008/2,5	2,5	6	7,1	2,6	0,8	0,15	0,00043
3880083	3	7	8,1	3	0,8	0,2	0,00053
3880084	4	9	10,3	4	1	0,2	0,0012
3880085	5	11	12,5	5	1	0,3	0,0020
3880086	6	13	15	6	1,1	0,3	-
3880087	7	14	16	6	1,1	0,3	-
3880088	8	16	18	6	1,3	0,4	-
3880089	9	17	19	6	1,3	0,4	-
3880800	10	19	21	7	1,5	0,5	-
Серия ширин 3, серия диаметров 9.
3880091	1	4	5	2,3	0,6	0,2	0,00014
388009/1,5	1,5	5	6,5	2,6	0,8	0,3	0,00034
3880092	2	6	7,5	3	0,8	0,3	0,00045
388009/2,5	2,5	7	8,5	3,5	0,9	0,3	0,00068
3880093	3	8	9,5	4	0,9	0,3	0,00095
3880094	4	11	12,5	4	1	0,3	-
3880095	5	13	15	6	1,2	0,4	-
3880096	6	15	17	7	1,5	0,4	-
3880097	7	17	19	7	1,5	0,5	-
3880098	8	19	22	9	1,8	0,5	-
3880099	9	20	23	9	1,8	0,5	-
3880900	10	22	25	10	2	0,5	-

Масса подшипников рассчитана с сепаратором, штампованным из стального листа при плотности стали 7,85 кг/дм³.
