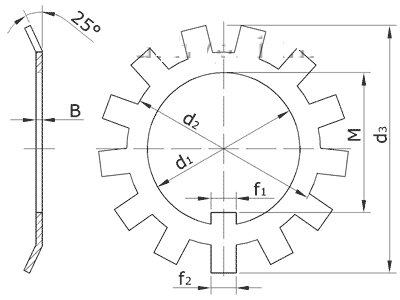

d1 - внутренний диаметр шайбы; d2 - внутренний диаметр по загнутым усикам; d3 - наружный диаметр шайбы; B - толщина шайбы; B1 - ширина отогнутого лепестка; М - размер до внутреннего усика; f1 - ширина внутреннего усика; f2 - ширина наружного усика; n -минимальное число зубъев по наружной поверхности шайбы. |
Обозначение | Размеры, мм | Масса, кг | ||||||||
d1 | d2 | d3 | B | B1 | М | f1 | f2 | n | ||
BMB2 | 15 | 21 | 28 | 1,5 | 4 | 12,1 | 4 | 4 | 11 | 0,0026 |
BMB3 | 17 | 24 | 32 | 1,5 | 4 | 14,1 | 4 | 4 | 11 | 0,0032 |
BMB4 | 20 | 26 | 36 | 1,5 | 4 | 17,2 | 4 | 4 | 11 | 0,0035 |
BMB5 | 25 | 32 | 42 | 1,5 | 4 | 21,8 | 5 | 5 | 13 | 0,0064 |
BMB6 | 30 | 38 | 49 | 1,5 | 4 | 26,8 | 5 | 5 | 13 | 0,0078 |
BMB7 | 35 | 44 | 57 | 1,5 | 4 | 31,7 | 6 | 5 | 13 | 0,0104 |
BMB8 | 40 | 50 | 62 | 1,8 | 5 | 36,4 | 6 | 6 | 13 | 0,0123 |
BMB9 | 45 | 56 | 69 | 1,8 | 5 | 41,4 | 6 | 6 | 13 | 0,0152 |
BMB10 | 50 | 61 | 74 | 1,8 | 5 | 46,4 | 6 | 6 | 13 | 0,0160 |
BMB11 | 55 | 67 | 81 | 1,8 | 5 | 51,0 | 8 | 7 | 17 | 0,0196 |
BMB12 | 60 | 73 | 86 | 2,0 | 6 | 55,8 | 8 | 7 | 17 | 0,0253 |
BMB13 | 65 | 79 | 92 | 2,0 | 6 | 60,8 | 8 | 7 | 17 | 0,0290 |
BMB14 | 70 | 85 | 98 | 2,0 | 6 | 65,8 | 8 | 8 | 17 | 0,0334 |
BMB15 | 75 | 90 | 104 | 2,5 | 6 | 70,4 | 8 | 8 | 17 | 0,0356 |
BMB16 | 80 | 95 | 112 | 2,5 | 6 | 75,0 | 10 | 8 | 17 | 0,0464 |
BMB17 | 85 | 102 | 119 | 2,5 | 6 | 80,0 | 10 | 8 | 17 | 0,0524 |
BMB18 | 90 | 108 | 126 | 3,0 | 8 | 84,5 | 10 | 10 | 17 | 0,0623 |
BMB19 | 95 | 113 | 133 | 3,0 | 8 | 89,5 | 10 | 10 | 17 | 0,0670 |
BMB20 | 100 | 120 | 142 | 3,0 | 8 | 94,5 | 12 | 10 | 17 | 0,0765 |
BMB21 | 105 | 126 | 145 | 3,0 | 10 | 99,5 | 12 | 12 | 17 | 0,0826 |
BMB22 | 110 | 133 | 154 | 3,5 | 10 | 104 | 12 | 12 | 17 | 0,094 |
BMB23 | 115 | 137 | 159 | 3,5 | 10 | 109 | 12 | 12 | 17 | 0,100 |
BMB24 | 120 | 138 | 164 | 4,0 | 10 | 113 | 14 | 12 | 17 | 0,105 |
BMB25 | 125 | 148 | 170 | 4,0 | 10 | 118 | 14 | 12 | 17 | 0,118 |
BMB26 | 130 | 149 | 175 | 4,0 | 10 | 123 | 14 | 12 | 17 | 0,113 |
BMB27 | 135 | 160 | 185 | 4,0 | 10 | 128 | 14 | 14 | 17 | 0,144 |
BMB28 | 140 | 160 | 192 | 4,0 | 10 | 133 | 16 | 14 | 17 | 0,142 |
BMB29 | 145 | 171 | 202 | 4,0 | 10 | 138 | 16 | 14 | 17 | 0,168 |
BMB30 | 150 | 171 | 205 | 5,0 | 10 | 142 | 16 | 14 | 17 | 0,155 |
BMB31 | 155 | 182 | 212 | 5,0 | 12 | 146 | 16 | 16 | 19 | 0,183 |
BMB32 | 160 | 182 | 217 | 5,0 | 12 | 151 | 18 | 16 | 19 | 0,222 |
BMB33 | 165 | 193 | 222 | 5,0 | 12 | 156 | 18 | 16 | 19 | 0,234 |
BMB34 | 170 | 193 | 232 | 5,0 | 12 | 161 | 18 | 16 | 19 | 0,247 |
BMB36 | 180 | 203 | 242 | 5,0 | 12 | 171 | 20 | 18 | 19 | 0,268 |
BMB38 | 190 | 214 | 252 | 5,0 | 12 | 181 | 20 | 18 | 19 | 0,278 |
BMB40 | 200 | 226 | 262 | 5,0 | 12 | 191 | 20 | 18 | 19 | 0,293 |
BMB44 | 220 | 250 | 292 | 5,0 | 14 | 211 | 24 | 20 | 19 | 0,322 |
BMB48 | 240 | 270 | 312 | 5,0 | 14 | 231 | 24 | 20 | 19 | 0,357 |
BMB52 | 260 | 300 | 342 | 5,0 | 14 | 250 | 28 | 24 | 19 | 0,380 |
BMB56 | 280 | 320 | 362 | 5,0 | 14 | 270 | 28 | 24 | 19 | 0,410 |
Число зубъев по наружной поверхности шайбы должно быть нечетным. Масса шайб рассчитана для плотности стали 7,85 кг/дм3.
