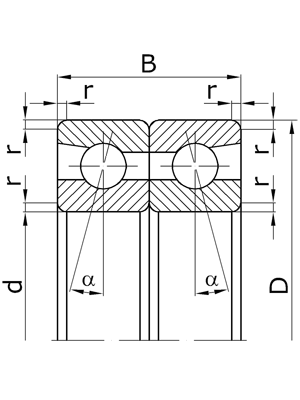

Подшипники шариковые радиально-упорные сдвоенные, наружные кольца обращены друг к другу узкими торцами, угол контакта α=36º

d - номинальный диаметр отверстия внутреннего кольца;

D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;

B - номинальная ширина подшипника;

r - номинальная координата монтажной фаски;

α - угол контакта.

Основные размеры подшипников
Обозначение Размеры, мм Масса, кг
по ГОСТу международное d D B r
Серия ширин 0, серия диаметров 1.
366134 - 170 260 84 3,5 -
366136 - 180 280 92 3,5 -
366138 - 190 290 92 3,5 -
366140 - 200 310 102 3,5 -
366144 - 220 340 112 4,0 -
366148 - 240 360 112 4,0 -
366152 - 260 400 130 5,0 -
366156 - 280 420 130 5,0 -
Серия ширин 0, серия диаметров 2.
366201 - 12 32 20 1,0 0,080
366202 - 15 35 22 1,0 0,100
366203 - 17 40 24 1,0 0,140
366204 - 20 47 28 1,5 0,220
366205 - 25 52 30 1,5 0,270
366206 - 30 62 32 1,5 0,400
366207 - 35 72 34 2,0 0,560
366208 - 40 80 36 2,0 0,740
366209 - 45 85 38 2,0 0,850
366210 - 50 90 40 2,0 0,960
366211 - 55 100 42 2,5 1,260
366212 - 60 110 44 2,5 1,600
366213 - 65 120 46 2,5 2,000
366214 - 70 125 48 2,5 2,200
366215 - 75 130 50 2,5 2,950
366216 - 80 140 52 3,0 3,680
366217 - 85 150 56 3,0 4,420
366218 - 90 160 60 3,0 4,520
366219 - 95 170 64 3,5 5,260
366220 - 100 180 68 3,5 6,640
366222 - 110 200 76 3,5 9,240
366224 - 120 215 80 3,5 10,96
366226 - 130 230 80 4,0 12,40
366256 - 280 500 160 6,0 -
Серия ширин 0, серия диаметров 3.
366305 - 25 62 34 2,0 0,508
366306 - 30 72 38 2,0 0,766
366307 - 35 80 42 2,5 1,014
366308 - 40 90 46 2,5 1,390
366309 - 45 100 50 2,5 1,854
366310 - 50 110 54 3,0 2,400
366311 - 55 120 58 3,0 3,100
366312 - 60 130 62 3,5 3,880
366313 - 65 140 66 3,5 4,760
366314 - 70 150 70 3,5 5,780
366315 - 75 160 74 3,5 6,940
366316 - 80 170 78 3,5 8,240
366317 - 85 180 82 4,0 9,680
366318 - 90 190 86 4,0 11,30
366319 - 95 200 90 4,0 12,50
366320 - 100 215 94 4,0 16,08
366322 - 110 240 100 4,0 21,60
366324 - 120 260 110 4,0 27,40
366326 - 130 280 116 5,0 33,60
366328 - 140 300 124 5,0 40,80
366330 - 150 320 130 5,0 48,80
366336 - 180 380 150 5,0 -
366340 - 200 420 160 6,0 -
Серия ширин 0, серия диаметров 4.
366405 - 25 80 42 2,5 1,00
366406 - 30 90 46 2,5 1,54
366407 - 35 100 50 2,5 2,10
366408 - 40 110 54 3,0 2,74
366409 - 45 120 58 3,0 3,50
366410 - 50 130 62 3,5 4,34
366411 - 55 140 66 3,5 4,60
366412 - 60 150 70 3,5 6,72
366413 - 65 160 74 3,5 6,80
366414 - 70 180 84 4,0 11,5
366415 - 75 190 90 4,0 11,8
366416 - 80 200 96 4,0 14,5
366417 - 85 210 104 5,0 16,0
366418 - 90 225 108 5,0 24,0
366420 - 100 250 116 5,0 -
366432 - 160 400 176 6,0 -

Масса подшипников рассчитана для плотности стали 7,85 кг/дм3.
