Продукты
Подшипники шарнирные с отверстиями и канавками для смазки в широком внутреннем кольце

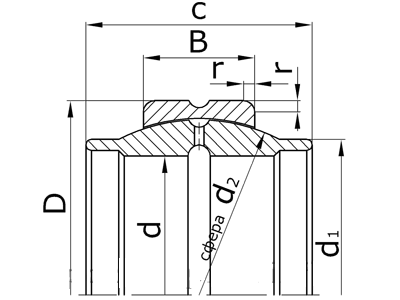

d - номинальный диаметр отверстия внутреннего кольца;

D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;

d1 - диаметр пересечения сферы с торцом кольца подшипника;

d2 - диаметр сфер колец подшипника;

c - ширина внутреннего кольца подшипника;

B - ширина наружного кольца подшипника;

r - номинальная координата монтажной фаски.

Основные размеры подшипников
Обозначение Размеры, мм Масса, кг
по ГОСТу международное d D d1 d2 c B r
ШСШ12К GEG12ES 12 22 15,5 18 12 7 0,6 0,02
ШСШ16К GEG16ES 16 28 20 23 16 9 0,6 0,03
ШСШ20К GEG20ES 20 35 25 29 20 12 0,6 0,07
ШСШ25К GEG25ES 25 42 30,5 35,5 25 16 0,6 0,12
ШСШ32К GEG32ES 32 52 37 44 32 18 1,0 0,20
ШСШ40К GEG40ES 40 62 46 53 40 22 1,0 0,34
ШСШ50К GEG50ES 50 75 57 66 50 28 1,0 0,56
ШСШ63К GEG63ES 63 95 71,5 83 63 36 1,0 1,20
ШСШ70К GEG70ES 70 105 79 92 70 40 1,0 1,70
ШСШ80К GEG80ES 80 120 91 105 80 45 1,0 2,40
ШСШ90К GEG90ES 90 130 99 115 90 50 1,0 3,20
ШСШ100К GEG100ES 100 150 113 130 100 55 1,0 4,80
ШСШ110К GEG110ES 110 160 124 140 110 55 1,0 5,80
ШСШ125К GEG125ES 125 180 138 160 125 70 1,0 8,50
ШСШ160К GEG160ES 160 230 177 200 160 80 1,0 16,5
ШСШ200К GEG200ES 200 290 221 250 200 100 1,1 32,0
ШСШ250К - 250 400 317 350 250 120 1,1 99,0
ШСШ320К - 320 520 405 450 320 160 1,1 240
