Подшипники упорные шариковые одинарные со свободным самоустанавливающимся кольцом и подкладным кольцом

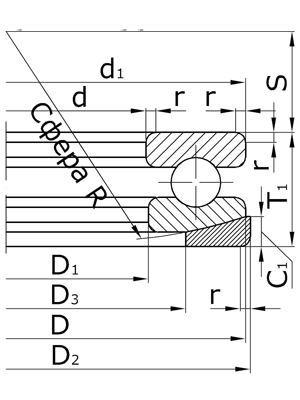

d - номинальный диаметр отверстия тугого кольца;

D - номинальный наружный диаметр свободного кольца;

d₁ - номинальный наружный диаметр тугого кольца;

D₁ - номинальный диаметр отверстия свободного кольца;

D₂ - номинальный наружный диаметр подкладного кольца;

D₃ - номинальный диаметр отверстия подкладного кольца;

C₁ - номинальная высота подкладного кольца;

R - радиус сферического опорного торца свободного кольца подшипника и сферической поверхности подкладного кольца;

S - высота центра радиуса сферического опорного кольца;

T₁ - номинальная высота подшипника с подкладным кольцом;

r - номинальная координата монтажной фаски;

Основные размеры подшипников
Обозначение		Размеры, мм											Масса, кг
по ГОСТу	международное	d	D	d1	D1	D2	D3	C1	R	S	T1	r	Масса, кг
Серия ширин 0, серия диаметров 2.
18200	-	10	26	26	12	28	18	3,5	22	8,5	13	1,0	0,038
18201	53201+U201	12	28	28	14	30	20	3,5	25	11,5	13	1,0	0,045
18202	53202+U202	15	32	32	17	35	24	4	28	12	15	1,0	0,063
18203	53203+U203	17	35	35	19	38	26	4	32	16	15	1,0	0,071
18204	53204+U204	20	40	40	22	42	30	5	36	18	17	1,0	0,102
18205	53205+U205	25	47	47	27	50	36	5,5	40	19	19	1,0	0,155
18206	53206+U206	30	52	52	32	55	42	5,5	45	22	20	1,0	0,182
18207	53207+U207	35	62	62	37	65	48	7	50	24	22	1,5	0,279
18208	53208+U208	40	68	68	42	72	55	7	56	28,5	23	1,5	0,350
18209	53209+U209	45	73	73	47	78	60	7,5	56	26	24	1,5	0,388
18210	53210+U210	50	78	78	52	82	62	7,5	64	32,5	26	1,5	0,464
18211	53211+U211	55	90	90	57	95	72	9	72	35	30	1,5	0,752
18212	53212+U212	60	95	95	62	100	78	9	72	32,5	31	1,5	0,817
18213	53213+U213	65	100	100	67	105	82	9	80	40	32	1,5	0,912
18214	53214+U214	70	105	105	72	110	88	9	80	38	32	1,5	0,967
18215	53215+U215	75	110	110	77	115	92	9,5	90	49	32	1,5	1,018
18216	53216+U216	80	115	115	82	120	98	10	90	46	33	1,5	1,118
18217	53217+U217	85	125	125	88	130	105	11	100	52	37	1,5	1,510
18218	53218+U218	90	135	135	93	140	110	13,5	100	45	42	2,0	2,120
18220	53220+U220	100	150	150	103	155	125	14	112	52	45	2,0	2,72
18222	53222+U222	110	160	160	113	165	135	14	125	65	45	2,0	2,93
18224	53224+U224	120	170	170	123	175	145	15	125	61	46	2,0	3,22
18226	53226+U226	130	190	187	133	195	160	17	140	67	53	2,5	4,83
18228	53228+U228	140	200	197	143	210	170	17	160	87	55	2,5	5,49
18230	-	150	215	212	153	225	180	20,5	160	79	60	2,5	7,66
18232	-	160	225	222	163	235	190	21	160	74	61	2,5	8,25
18234	-	170	240	237	173	250	200	21,5	180	91	65	2,5	10,07
18236	-	180	250	247	183	260	210	21,5	200	112	66	2,5	10,60
18238	-	190	270	267	194	280	230	23	200	98	73	3,0	14,00
18240	-	200	280	277	204	290	240	23	225	125	74	3,0	14,50
18244	-	220	300	297	224	310	260	25	225	118	75	3,0	16,10
18248	-	240	340	335	244	350	290	30	250	122	92	3,5	26,10
18252	-	260	360	355	264	370	305	30	280	152	93	3,5	29,10
18256	-	280	380	375	284	390	325	31	280	143	94	3,5	31,50
18260	-	300	420	415	304	430	360	34	320	164	112	4,0	49,80
18264	-	320	440	435	325	450	380	36	320	157	112	4,0	53,30
18268	-	340	480	475	345	470	400	36	360	199	113	4,0	54,70
18272	-	360	500	495	365	510	430	43	360	172	130	5,0	81,50
Серия ширин 0, серия диаметров 3.
18305	-	25	52	52	27	55	38	6	45	21	22	1,5	0,220
18306	53306+U306	30	60	60	32	62	45	7	50	22	25	1,5	0,322
18307	53307+U307	35	68	68	37	72	52	7,5	56	24	28	1,5	0,463
18308	53308+U308	40	78	78	42	82	60	8,5	64	28	31	1,5	0,673
18309	53309+U309	45	85	85	47	90	65	10	64	25	33	1,5	0,830
18310	53310+U310	50	95	95	52	100	72	11	72	28	37	2,0	1,202
18311	53311+U311	55	105	105	57	110	80	11,5	80	30	42	2,0	1,660
18312	53312+U312	60	110	110	62	115	85	11,5	90	41	42	2,0	1,720
18313	53313+U313	65	115	115	67	120	90	12,5	90	38,5	43	2,0	1,870
18314	53314+U314	70	125	125	72	130	98	13	100	43	48	2,0	2,510
18315	53315+U315	75	135	135	77	140	105	15	100	37	52	2,5	3,220
18316	53316+U316	80	140	140	82	145	110	15	112	50	52	2,5	3,340
18317	53317+U317	85	150	150	88	155	115	17,5	112	43	58	2,5	4,340
18318	53318+U318	90	155	155	93	160	120	18	112	40	59	2,5	4,670
18320	53320+U320	100	170	170	103	175	135	18	125	46	64	2,5	5,930
18322	53322+U322	110	190	187	113	195	150	20,5	140	51	72	3,0	9,110
18324	53324+U324	120	210	205	123	220	165	22	160	63	80	3,5	12,60
18326	-	130	225	220	134	235	177	26	160	53	86	3,5	15,40
18328	-	140	240	235	144	250	190	26	180	68	92	3,5	18,50
18330	-	150	250	245	154	260	200	26	200	89,5	92	3,5	19,20
18332	-	160	270	265	164	280	215	29	200	77	100	4,0	25,60
18334	-	170	280	275	174	290	220	29	225	105	100	4,0	27,10
18336	-	180	300	295	184	310	240	32	225	91	109	4,0	32,70
18338	-	190	320	315	195	330	255	33	250	104	121	5,0	43,10
18340	-	200	340	335	205	350	270	38	250	92	130	5,0	52,20
Серия ширин 0, серия диаметров 4.
18405	-	25	60	60	27	62	42	8	50	19	29	1,5	0,402
18406	-	30	70	70	32	75	50	9	56	20	33	1,5	0,647
18407	-	35	80	80	37	85	58	10	64	23	37	2,0	0,936
18408	53408+U408	40	90	90	42	95	65	12	72	26	42	2,0	1,340
18409	-	45	100	100	47	105	72	12,5	80	29	46	2,0	1,790
18410	53410+U410	50	110	110	52	115	80	14	90	35	50	2,5	2,330
18411	53411+U411	55	120	120	57	125	88	15,5	90	28	55	2,5	3,030
18412	53412+U412	60	130	130	62	135	95	16	100	34	58	2,5	3,830
18413	-	65	140	140	68	145	110	17,5	112	40	65	3,0	5,370
18414	53414+U414	70	150	150	73	155	110	19,5	112	34	69	3,0	6,510
18415	53415+U415	75	160	160	78	165	115	21	125	42	75	3,0	8,090
18416	53416+U416	80	170	170	83	175	125	22	125	36	78	3,5	9,070
18417	-	85	180	177	88	185	130	23	140	47	63	3,5	11,02
18418	53418+U418	90	190	187	93	195	140	25,5	140	40	88	3,5	13,00
18420	53420+U420	100	210	205	103	220	155	27	160	50	98	4,0	17,70
18422	-	110	230	225	113	240	170	29	180	58	109	4,0	23,40
18424	-	120	250	245	123	260	185	32	200	70	118	5,0	29,90
18426	-	130	270	265	134	280	200	38	200	58	128	5,0	38,50
18428	-	140	280	275	144	290	206	38	225	83	131	5,0	40,30
18430	-	150	300	295	154	310	225	41	225	69	140	5,0	48,60
18432	-	160	320	315	164	330	240	41,5	250	84	150	6,0	60,50
18434	-	170	340	335	174	350	255	46	250	74	156	6,0	68,00
18436	-	180	360	355	184	370	270	46,5	280	97	164	6,0	82,70

Масса подшипников рассчитана с сепаратором, штампованным из стального листа при плотности стали 7,85 кг/дм3.
