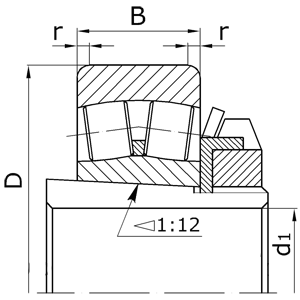

d1 - номинальный диаметр отверстия закрепительной втулки; D - номинальный диаметр наружный цилиндрической поверхности наружного кольца; B - номинальная ширина подшипника; r - номинальная координата монтажной фаски. |
| Обозначение | Размеры, мм | Масса, кг | ||||
| по ГОСТу | международное | d1 | D | B | r | |
| Серия ширин 0, серия диаметров 5. | ||||||
| 353506 | 22207EK+H307 | 30 | 72 | 23 | 2,0 | - |
| 353507 | 22208EK+H308 | 35 | 80 | 23 | 2,0 | - |
| 353508 | 22209EK+H309 | 40 | 85 | 23 | 2,0 | - |
| 353509 | 22210EK+H310 | 45 | 90 | 23 | 2,0 | - |
| 353510 | 22211EK+H311 | 50 | 100 | 25 | 2,5 | - |
| 353511 | 22212EK+H312 | 55 | 110 | 28 | 2,5 | - |
| 353512 | 22213EK+H314 | 60 | 120 | 31 | 2,5 | - |
| 353513 | 22215EK+H315 | 65 | 130 | 31 | 2,5 | - |
| 353514 | 22216EK+H316 | 70 | 140 | 33 | 3,0 | - |
| 353515 | 22217EK+H317 | 75 | 150 | 36 | 3,0 | - |
| 353516 | 22218EK+H318 | 80 | 160 | 40 | 3,0 | - |
| 353518 | 22220EK+H320 | 90 | 180 | 46 | 3,5 | - |
| 353520 | 22222EK+H322 | 100 | 200 | 53 | 3,5 | - |
| 353522Н | 22224EK+H3124 | 110 | 215 | 58 | 3,5 | - |
| 353523Н | 22226EK+H3126 | 115 | 230 | 61 | 4,0 | - |
| 353525Н | 22228EK+H3128 | 125 | 250 | 68 | 4,0 | - |
| 353527Н | 22230CCK/W33+H3130 | 135 | 270 | 73 | 4,0 | - |
| 353528Н | 22232CCK/W33+H3132 | 140 | 290 | 80 | 4,0 | - |
| 353530Н | 22234CCK/W33+H3134 | 150 | 310 | 86 | 5,0 | - |
| 353532Н | 22236CCK/W33+H3136 | 160 | 320 | 86 | 5,0 | - |
| 353534Н | 22238CCK/W33+H3138 | 170 | 340 | 92 | 5,0 | - |
| 353536Н | 22240CCK/W33+H3140 | 180 | 360 | 98 | 5,0 | - |
| 353540Н | 22244CCK/W33+H3144X | 200 | 400 | 108 | 5,0 | - |
| 353544Н | 22248CCK/W33+H3148X | 220 | 440 | 120 | 5,0 | - |
| 353548Н | 22252CCK/W33+H3152X | 240 | 480 | 130 | 6,0 | - |
| 353552Н | 22256CCK/W33+H3156X | 260 | 500 | 130 | 6,0 | - |
| 353556Н | 22260CCK/W33+H3160 | 280 | 540 | 140 | 6,0 | - |
| 353560Н | 22264CCK/W33+H3164 | 300 | 580 | 150 | 6,0 | - |
| Серия ширин 0, серия диаметров 6. | ||||||
| 353607 | 22308EK+H2308 | 35 | 90 | 33 | 2,5 | - |
| 353608 | 22309EK+H2309 | 40 | 100 | 36 | 2,5 | - |
| 353609 | 22310EK+H2310 | 45 | 110 | 40 | 3,0 | - |
| 353610 | 22311EK+H2311 | 50 | 120 | 43 | 3,0 | - |
| 353611 | 22312EK+H2312 | 55 | 130 | 46 | 3,5 | - |
| 353612 | 22313EK+H2314 | 60 | 140 | 48 | 3,5 | - |
| 353613 | 22315EK+H2315 | 65 | 160 | 55 | 3,5 | - |
| 353614 | 22316EK+H2316 | 70 | 170 | 58 | 3,5 | - |
| 353615 | 22317EK+H2317 | 75 | 180 | 60 | 4,0 | - |
| 353616 | 22318EK+H2318 | 80 | 190 | 64 | 4,0 | - |
| 353617 | - | 85 | 200 | 67 | 4,0 | - |
| 353618Н | 22320EK+H2320 | 90 | 215 | 73 | 4,0 | - |
| 353620Н | 22322EK+H2322 | 100 | 240 | 80 | 4,0 | - |
| 353622Н | 22324CCK/W33+H2324 | 110 | 260 | 86 | 4,0 | - |
| 353623Н | 22326CCK/W33+H2326 | 115 | 280 | 93 | 5,0 | - |
| 353625Н | 22328CCK/W33+H2328 | 125 | 300 | 102 | 5,0 | - |
| 353628Н | 22332CCK/W33+H2332 | 140 | 340 | 114 | 5,0 | - |
| 353630Н | 22334CCK/W33+H2334 | 150 | 360 | 120 | 5,0 | - |
| 353632Н | 22336CCK/W33+H2336 | 160 | 380 | 126 | 5,0 | - |
| 353634Н | 22338CCK/W33+H2338 | 170 | 400 | 132 | 6,0 | - |
| 353636Н | 22340CCK/W33+H2340 | 180 | 420 | 138 | 6,0 | - |
| 353640Н | 22344CCK/W33+H2344X | 200 | 460 | 145 | 6,0 | - |
| 353644Н | 22348CCK/W33+H2348X | 220 | 500 | 155 | 6,0 | - |
| 353648Н | 22352CCK/W33+H2352X | 240 | 540 | 165 | 8,0 | - |
| 353652Н | 22356CCK/W33+H2356X | 260 | 580 | 175 | 8,0 | - |
Масса подшипников рассчитана при плотности стали 7,85 кг/дм3.
