Подшипники роликовые радиальные сферические двухрядные с коническим отверстием внутреннего кольца, конусностью 1:12

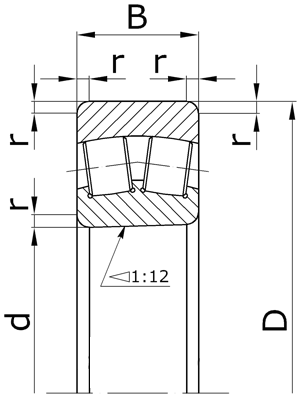

d - номинальный диаметр отверстия внутреннего кольца;

D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;

B - номинальная ширина подшипника;

r - номинальная координата монтажной фаски.

Основные размеры подшипников
Обозначение		Размеры, мм				Масса, кг
по ГОСТу	международное	d	D	B	r	Масса, кг
Серия ширин 0, серия диаметров 5.
153505	22205EK	25	52	18	1,5	0,18
153506	22206EK	30	62	20	1,5	0,29
153507	22207EK	35	72	23	2,0	0,43
153508	22208EK	40	80	23	2,0	0,58
153509	22209EK	45	85	23	2,0	0,60
153510	22210EK	50	90	23	2,0	0,65
153511	22211EK	55	100	25	2,5	0,88
153512	22212EK	60	110	28	2,5	1,20
153513	22213EK	65	120	31	2,5	1,59
153514	22214EK	70	125	31	2,5	1,67
153515	22215EK	75	130	31	2,5	1,76
153516	22216EK	80	140	33	3,0	2,20
153517	22217EK	85	150	36	3,0	2,80
153518	22218EK	90	160	40	3,0	3,55
153519	22219EK	95	170	43	3,5	4,31
153520	22220EK	100	180	46	3,5	5,20
153522	22222EK	110	200	53	3,5	7,50
153524Н	22224EK	120	215	58	3,5	9,30
153526Н	22226EK	130	230	64	4,0	11,7
153528Н	22228CCK/W33	140	250	68	4,0	15,0
153530Н	22230CCK/W33	150	270	73	4,0	18,5
153532Н	22232CCK/W33	160	290	80	4,0	23,4
153534Н	22234CCK/W33	170	310	86	5,0	29,0
153536Н	22236CCK/W33	180	320	86	5,0	29,2
153538Н	22238CCK/W33	190	340	92	5,0	35,5
153540Н	22240CCK/W33	200	360	98	5,0	42,5
153544Н	22244CCK/W33	220	400	108	5,0	59,0
153548Н	22248CCK/W33	240	440	120	5,0	81,0
153552Н	22252CCK/W33	260	480	130	6,0	110
153556Н	22256CCK/W33	280	500	130	6,0	114
153560Н	22260CCK/W33	300	540	140	6,0	145
153564Н	22264CCK/W33	320	580	150	6,0	177
153568Н	-	340	620	165	8,0	210
153572Н	22272CCK/W33	360	650	170	8,0	256
153576Н	-	380	680	175	8,0	296
153580Н	-	400	720	185	8,0	338

Серия ширин 0, серия диаметров 6.
153608	22308EK	40	90	33	2,5	1,03
153609	22309EK	45	100	36	2,5	1,40
153610	22310EK	50	110	40	3,0	1,90
153611	22311EK	55	120	43	3,0	2,40
153612	22312EK	60	130	46	3,5	3,10
153613	22313EK	65	140	48	3,5	3,70
153614	22314EK	70	150	51	3,5	4,35
153615	22315EK	75	160	55	3,5	5,40
153616	22316EK	80	170	58	3,5	6,60
153617	22317EK	85	180	60	4,0	7,40
153618	22318EK	90	190	64	4,0	9,30
153619	22319EK	95	200	67	4,0	10,3
153620Н	22320EK	100	215	73	4,0	13,0
153622Н	22322EK	110	240	80	4,0	18,2
153624Н	22324CCK/W33	120	260	86	4,0	24,0
153626Н	22326CCK/W33	130	280	93	5,0	28,6
153628Н	22328CCK/W33	140	300	102	5,0	36,2
153630Н	22330CCK/W33	150	320	108	5,0	43,0
153632Н	22332CCK/W33	160	340	114	5,0	51,9
153634Н	22334CCK/W33	170	360	120	5,0	62,0
153636Н	22336CCK/W33	180	380	126	5,0	71,4
153638Н	22338CCK/W33	190	400	132	6,0	84,1
153640Н	22340CCK/W33	200	420	138	6,0	95,4
153644Н	22344CCK/W33	220	460	145	6,0	128
153648Н	22348CCK/W33	240	500	155	6,0	157
153652Н	22352CCK/W33	260	540	165	8,0	196
153656Н	22356CCK/W33	280	580	175	8,0	239
153664Н	-	320	670	200	10	288
153672Н	-	360	750	224	10	430
153680Н	22380CAK/W33	400	820	243	10	641
Серия ширин 3, серия диаметров 1.
3153117	-	85	130	34	2,0	2,00
3153118	-	90	140	37	2,5	2,20
3153120	-	100	150	37	2,5	2,35
3153124	23024CCK/W33	120	180	46	3,0	4,50
3153126	23026CCK/W33	130	200	52	3,0	6,37
3153128Н	23028CCK/W33	140	210	53	3,0	6,87
3153130Н	23030CCK/W33	150	225	56	3,5	8,25
3153132Н	23032CCK/W33	160	240	60	3,5	10,3
3153134Н	23034CCK/W33	170	260	67	3,5	13,4
3153136Н	23036CCK/W33	180	280	74	3,5	17,6
3153138Н	23038CCK/W33	190	290	75	3,5	18,8
3153140Н	23040CCK/W33	200	310	82	3,5	24,1
3153144Н	23044CCK/W33	220	340	90	4,0	31,5
3153148Н	23048CCK/W33	240	360	92	4,0	35,5
3153152Н	23052CCK/W33	260	400	104	5,0	50,7
3153156Н	23056CCK/W33	280	420	106	5,0	54,5
3153160Н	23060CCK/W33	300	460	118	5,0	75,8
3153164Н	23064CCK/W33	320	480	121	5,0	81,2
3153168Н	23068CCK/W33	340	520	133	6,0	109
3153172Н	23072CCK/W33	360	540	134	6,0	115
3153176Н	23076CCK/W33	380	560	135	6,0	122
3153180Н	23080CCK/W33	400	600	148	6,0	155
3153184Н	23084CAK/W33	420	620	150	6,0	164
3153188Н	23088CAK/W33	440	650	157	8,0	188
3153192Н	23092CAK/W33	460	680	163	8,0	216
3153196Н	23096CAK/W33	480	700	165	8,0	230
31531/500Н	230/500CAK/W33	500	720	167	8,0	235
31531/530Н	230/530CAK/W33	530	780	185	8,0	303
31531/560Н	230/560CAK/W33	560	820	195	8,0	383
31531/600Н	230/600CAK/W33	600	870	200	8,0	405
31531/630Н	230/630CAK/W33	630	920	212	10,0	495
31531/670Н	230/670CAK/W33	670	980	230	10,0	618
Серия ширин 3, серия диаметров 2.
3153218	23218CCK/W33	90	160	52,4	3,0	4,7
3153220	23220CCK/W33	100	180	60,3	3,5	6,9
3153222	23222CCK/W33	110	200	69,8	3,5	9,9
3153224Н	23224CCK/W33	120	215	76	3,5	12,3
3153226Н	23226CCK/W33	130	230	80	4,0	14,6
3153228Н	23228CCK/W33	140	250	88	4,0	19,2
3153230Н	23230CCK/W33	150	270	96	4,0	24,6
3153232Н	23232CCK/W33	160	290	104	4,0	31,0
3153234Н	23234CCK/W33	170	310	110	5,0	37,7
3153236Н	23236CCK/W33	180	320	112	5,0	39,8
3153238Н	23238CCK/W33	190	340	120	5,0	48,5
3153240Н	23240CCK/W33	200	360	128	5,0	58,4
3153244Н	23244CCK/W33	220	400	144	5,0	82,0
3153248Н	23248CCK/W33	240	440	160	5,0	111
3153252Н	23252CCK/W33	260	480	174	6,0	144
3153256Н	23256CCK/W33	280	500	176	6,0	154
3153260Н	23260CCK/W33	300	540	192	6,0	198
3153264Н	23264CCK/W33	320	580	208	6,0	249
3153268Н	23268CAK/W33	340	620	224	8,0	310
3153272Н	23272CAK/W33	360	650	232	8,0	344
3153276Н	23276CAK/W33	380	680	240	8,0	390
3153280Н	23280CAK/W33	400	720	256	8,0	464
3153284Н	23284CAK/W33	420	760	272	10,0	550
3153288Н	23288CAK/W33	440	790	280	10,0	610
3153292Н	23292CAK/W33	460	830	296	10,0	715
3153296Н	23296CAK/W33	480	870	310	10,0	830
31532/500Н	232/500CAK/W33	500	920	336	10,0	1020
31532/530Н	232/530CAK/W33	530	980	355	12,0	1230
Серия ширин 3, серия диаметров 7.
3153720	23120CCK/W33	100	165	52	3,0	5,83
3153722	23122CCK/W33	110	180	56	3,0	5,83
3153724	23124CCK/W33	120	200	62	3,0	8,33
3153726Н	23126CCK/W33	130	210	64	3,0	9,10
3153728Н	23128CCK/W33	140	225	68	3,5	10,8
3153730Н	23130CCK/W33	150	250	80	3,5	16,4
3153732Н	23132CCK/W33	160	270	86	3,5	20,8
3153734Н	23134CCK/W33	170	280	88	3,5	22,4
3153736Н	23136CCK/W33	180	300	96	4,0	28,4
3153738Н	23138CCK/W33	190	320	104	4,0	35,5
3153740Н	23140CCK/W33	200	340	112	4,0	43,7
3153744Н	23144CCK/W33	220	370	120	5,0	54,8
3153748Н	23148CCK/W33	240	400	128	5,0	67,6
3153752Н	23152CCK/W33	260	440	144	5,0	93,6
3153756Н	23156CCK/W33	280	460	146	6,0	100
3153760Н	23160CCK/W33	300	500	160	6,0	132
3153764Н	23164CCK/W33	320	540	176	6,0	171
3153768Н	23168CCK/W33	340	580	190	6,0	216
3153772Н	23172CCK/W33	360	600	192	6,0	228
3153776Н	23176CCK/W33	380	620	194	6,0	240
3153780Н	23180CAK/W33	400	650	200	8,0	273
3153784Н	23184CKJ/W33	420	700	224	8,0	363
3153788Н	23188CAK/W33	440	720	226	8,0	378
3153792Н	23192CAK/W33	460	760	240	10,0	450
3153796Н	23196CAK/W33	480	790	248	10,0	503
31537/500Н	231/500CAK/W33	500	830	264	10,0	595
31537/530Н	231/530CAK/W33	530	870	272	10,0	665
31537/560Н	231/560CAK/W33	560	920	280	10,0	708
31537/600Н	231/600CAK/W33	600	980	300	10,0	921
31537/630Н	231/630CAK/W33	630	1030	315	10,0	1050

Масса подшипников рассчитана для плотности стали 7,85 кг/дм3.
