Ролики игольчатые

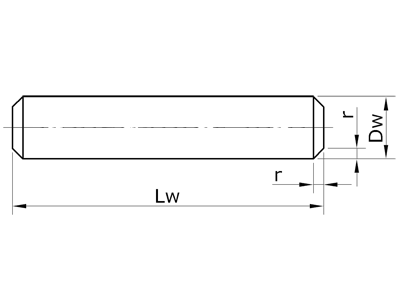

Dw - номинальный диаметр ролика; Lw - номинальная длина ролика; r - номинальная координата фаски.

Основные размеры игольчатых роликов

Обозначение	Размеры, мм			Масса 1000 шт., кг
	Dw	Lw	r
1,0x5,8	1,0	5,8	0,1	0,036
1,0x6,8	1,0	6,8	0,1	0,042
1,0x7,8	1,0	7,8	0,1	0,047
1,0x9,8	1,0	9,8	0,1	0,060
1,5x5,8	1,5	5,8	0,1	0,081
1,5x6,8	1,5	6,8	0,1	0,095
1,5x7,8	1,5	7,8	0,1	0,12
1,5x9,8	1,5	9,8	0,1	0,15
1,5x11,8	1,5	11,8	0,1	0,18
1,5x13,8	1,5	13,8	0,1	0,21
1,6x7,8	1,6	7,8	0,1	0,15
1,6x9,8	1,6	9,8	0,1	0,16
1,6x11,8	1,6	11,8	0,1	0,19
1,6x13,8	1,6	13,8	0,1	0,22
1,6x15,8	1,6	15,8	0,1	0,25
2,0x6,3	2,0	(6,3)	0,1	0,15
2,0x6,8	2,0	(6,8)	0,1	0,16
2,0x6,8	2,0	7,8	0,1	0,19
2,0x9,8	2,0	9,8	0,1	0,24
2,0x11,8	2,0	11,8	0,1	0,29
2,0x13,8	2,0	13,8	0,1	0,34
2,0x15,8	2,0	15,8	0,1	0,39
2,0x17,8	2,0	17,8	0,1	0,45
2,0x19,8	2,0	19,8	0,1	0,49
2,5x7,8	2,5	7,8	0,1	0,30
2,5x9,8	2,5	9,8	0,1	0,38
2,5x11,8	2,5	11,8	0,1	0,45
2,5x13,8	2,5	13,8	0,1	0,53
2,5x15,8	2,5	15,8	0,1	0,61
2,5x17,8	2,5	17,8	0,1	0,69
2,5x19,8	2,5	19,8	0,1	0,75
2,5x21,8	2,5	23,1	0,1	0,85
2,5x23,8	2,5	23,8	0,1	0,92
3,0x9,8	3,0	9,8	0,1	0,54
3,0x11,8	3,0	11,8	0,1	0,65
3,0x13,8	3,0	13,8	0,1	0,76
3,0x15,8	3,0	15,8	0,1	0,87
3,0x17,8	3,0	17,8	0,1	0,99
3,0x19,8	3,0	19,8	0,1	1,10
3,0x21,8	3,0	21,8	0,1	1,22
3,0x23,8	3,0	23,8	0,1	1,32
3,0x25,8	3,0	25,8	0,1	1,43
3,0x27,8	3,0	27,8	0,1	1,54
3,0x29,8	3,0	29,8	0,1	1,62
3,5x11,8	3,5	11,8	0,1	0,90
3,5x13,8	3,5	13,8	0,1	1,05
3,5x15,8	3,5	15,8	0,1	1,20
3,5x17,8	3,5	17,8	0,1	1,35
3,5x19,8	3,5	19,8	0,1	1,51
3,5x21,8	3,5	21,8	0,1	1,65
3,5x23,8	3,5	23,8	0,1	1,80
3,5x25,8	3,5	25,8	0,1	1,95
3,5x27,8	3,5	27,8	0,1	2,10
3,5x29,8	3,5	29,8	0,1	2,25
3,5x34,8	3,5	34,8	0,1	2,65
4,0x15,8	4,0	15,8	0,1	1,50
4,0x17,8	4,0	17,8	0,1	1,72
4,0x19,8	4,0	19,8	0,1	1,97
4,0x21,8	4,0	21,8	0,1	2,15
4,0x23,8	4,0	23,8	0,1	2,37
4,0x25,8	4,0	25,8	0,1	2,61
4,0x27,8	4,0	27,8	0,1	2,83
4,0x29,8	4,0	29,8	0,1	2,95
4,0x34,8	4,0	34,8	0,1	3,45
4,0x39,8	4,0	39,8	0,1	3,90
5,0x19,8	5,0	19,8	0,1	2,84
5,0x21,8	5,0	21,8	0,1	3,16
5,0x23,8	5,0	23,8	0,1	3,48
5,0x25,8	5,0	25,8	0,1	3,80
5,0x27,8	5,0	27,8	0,1	4,12
5,0x29,8	5,0	29,8	0,1	4,62
5,0x34,8	5,0	34,8	0,1	5,39
5,0x39,8	5,0	39,8	0,1	6,15
5,0x44,8	5,0	44,8	0,1	6,94
5,0x49,8	5,0	49,8	0,1	7,50
6,0x49,8	(6,0)	49,8	0,1	11,05
6,0x59,8	(6,0)	59,8	0,1	13,25

Размеры, указанные в скобках, применять не рекомендуется.

Масса роликов рассчитана при плотности стали 7,85 кг/дм3.
