Закрепительные втулки для подшипников с диаметром отверстия до 200 мм. Исполнение 2

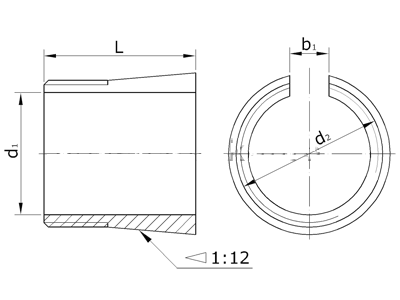

d1 - номинальный диаметр отверстия закрепительной втулки; d2 - наружный диаметр резьбы закрепительной втулки; L - длина закрепительной втулки; b1 - ширина паза закрепительной втулки.

Основные размеры втулок

Обозначение	Размеры, мм				Масса, кг
	d2	d1	L	b1
Втулки для подшипников серии диаметров 2, серии ширин 0.
H204	M20×1	17	24	8	0,041
H205	M25×1,5	20	26	8	0,070
H206	M30×1,5	25	27	8	0,099
H207	M35×1,5	30	29	8	0,125
H208	M40×1,5	35	31	10	0,174
H209	M45×1,5	40	33	10	0,227
H210	M50×1,5	45	35	10	0,274
H211	M55×2	50	37	10	0,308
H212	M60×2	55	38	10	0,346
H213	M65×2	60	40	10	0,401
H214	M70×2	60	41	12	0,593
H215	M75×2	65	43	12	0,707
H216	M80×2	70	46	12	0,882
H217	M85×2	75	50	12	1,020
H218	M90×2	80	52	14	1,190
H220	M100×2	90	58	14	1,490
H222	M110×2	100	63	16	1,930
Втулки для подшипников серии диаметров 3, серии ширин 0.
H304	M20×1	17	28	8	0,045
H305	M25×1,5	20	29	8	0,075
H306	M30×1,5	25	31	8	0,109
H307	M35×1,5	30	35	8	0,142
H308	M40×1,5	35	36	10	0,189
H309	M45×1,5	40	39	10	0,248
H310	M50×1,5	45	42	10	0,303
H311	M55×2	50	45	10	0,345
H312	M60×2	55	47	10	0,394
H313	M65×2	60	50	10	0,458
H314	M70×2	60	52	12	0,723
H315	M75×2	65	55	12	0,831
H316	M80×2	70	59	12	1,030
H317	M85×2	75	63	12	1,180
H318	M90×2	80	65	14	1,370
H320	M100×2	90	71	14	1,690
H322	M110×2	100	77	16	2,180
Втулки для подшипников серии диаметров 3(6), серии ширин 0.
H2304	M20×1	17	31	8	0,049
H2305	M25×1,5	20	35	8	0,087
H2306	M30×1,5	25	38	8	0,126
H2307	M35×1,5	30	43	8	0,165
H2308	M40×1,5	35	46	10	0,224
H2309	M45×1,5	40	50	10	0,280
H2310	M50×1,5	45	55	10	0,362
H2311	M55×2	50	59	10	0,420
H2312	M60×2	55	62	10	0,481
H2313	M65×2	60	65	10	0,557
H2314	M70×2	60	68	12	0,897
H2315	M75×2	65	73	12	1,050
H2316	M80×2	70	78	12	1,280
H2317	M85×2	75	82	12	1,450
H2318	M90×2	80	86	14	1,690
H2320	M100×2	90	97	14	2,150
H2322	M110×2	100	105	16	2,740
H2324	M120×2	110	112	16	3,190
H2326	M130×2	115	121	18	4,600
H2328	M140×2	125	131	18	5,550
H2330	M150×2	135	139	20	6,630
H2332	M160×3	140	147	20	9,140
H2334	M170×3	150	154	22	10,20
H2336	M180×3	160	161	22	11,30
H2338	M190×3	170	169	24	12,60
H2340	M200×3	180	176	24	13,90
Втулки для подшипников серии диаметров 1, серии ширин 3.
H3024	M120×2	110	72	16	1,93
H3026	M130×2	115	80	18	2,85
H3028	M140×2	125	82	18	3,16
H3030	M150×2	135	87	20	3,89
H3032	M160×3	140	93	20	5,21
H3034	M170×3	150	101	22	5,99
H3036	M180×3	160	109	22	6,83
H3038	M190×3	170	112	24	7,45
H3040	M200×3	180	120	24	9,19
Втулки для подшипников серии диаметров 7, серии ширин 3.
H3120	M100×2	90	76	14	1,78
H3122	M110×2	100	81	16	2,25
H3124	M120×2	110	88	16	2,64
H3126	M130×2	115	92	18	3,66
H3128	M140×2	125	97	18	4,34
H3130	M150×2	135	111	20	5,52
H3132	M160×3	140	119	20	7,67
H3134	M170×3	150	122	22	8,38
H3136	M180×3	160	131	22	9,50
H3138	M190×3	170	141	24	10,8
H3140	M200×3	180	150	24	12,1

Масса втулок приведена для комплекта (вместе со всеми деталями), при рассчете которой принималась плотность материала 7,85 кг/дм3.
