Подшипники шариковые радиально-упорные однорядные неразъемные со скосом на внутреннем кольце с углом контакта α=15º

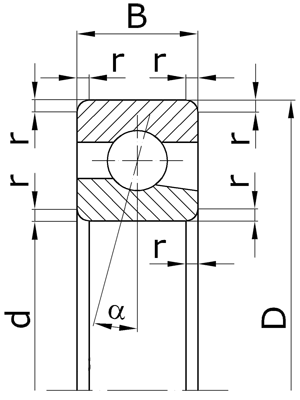

d - номинальный диаметр отверстия внутреннего кольца;

D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;

B - номинальная ширина подшипника;

r - номинальная координата монтажной фаски;

α - угол контакта.

Основные размеры подшипников
Обозначение		Размеры, мм				Масса, кг
по ГОСТу	международное	d	D	B	r	Масса, кг
Серия ширин 0, серия диаметров 1.
36016К	-	6	17	6	0,5	0,010
36017К	-	7	19	6	0,5	0,012
36018К	-	8	22	7	0,5	0,015
36019К	-	9	24	7	0,5	0,018
36100К	-	10	26	8	0,5	0,020
36101К	-	12	28	8	0,5	0,025
36102К	-	15	32	9	0,5	0,030
36103К	-	17	35	10	0,5	0,040
36104К	-	20	42	12	1,0	0,070
36105К	-	25	47	12	1,0	0,080
36106К	-	30	55	13	1,5	0,120
36107К	-	35	62	14	1,5	0,160
36108К	-	40	68	15	1,5	0,195
36109К	-	45	75	16	1,5	0,250
36110К	-	50	80	16	1,5	0,270
36111К	-	55	90	18	2,0	0,395
36112К	-	60	95	18	2,0	0,420
36113К	-	65	100	18	2,0	0,450
36114К	-	70	110	20	2,0	0,620
36115К	-	75	115	20	2,0	0,655
36116К	-	80	125	22	2,0	0,875
36117К	-	85	130	22	2,0	0,915
36118К	-	90	140	24	2,5	1,190
36120К	-	100	150	24	2,5	1,290
36122К	-	110	170	28	3,0	2,020
36124К	-	120	180	28	3,0	2,170
36126К	-	130	200	33	3,0	3,280
36128К	-	140	210	33	3,0	3,480
36130К	-	150	225	35	3,5	4,220

Серия ширин 0, серия диаметров 2.
36027К	-	7	22	7	0,5	0,013
36028К	-	8	24	8	0,5	0,018
36029К	-	9	26	8	1,0	0,020
36200К	-	10	30	9	1,0	0,030
36201К	-	12	32	10	1,0	0,040
36202К	-	15	35	11	1,0	0,050
36203К	-	17	40	12	1,0	0,070
36204К	-	20	47	14	1,5	0,110
36205К	-	25	52	15	1,5	0,135
36206К	-	30	62	16	1,5	0,200
36207К	-	35	72	17	2,0	0,290
36208К	-	40	80	18	2,0	0,370
36209К	-	45	85	19	2,0	0,425
36210К	-	50	90	20	2,0	0,480
36211К	-	55	100	21	2,5	0,630
36212К	-	60	110	22	2,5	0,800
36213К	-	65	120	23	2,5	1,000
36214К	-	70	125	24	2,5	1,100
36215К	-	75	130	25	2,5	1,475
36216К	-	80	140	26	3,0	1,840
36217К	-	85	150	28	3,0	2,210
36218К	-	90	160	30	3,0	2,260
36220К	-	100	180	34	3,5	3,320
36222К	-	110	200	38	3,5	4,620
36224К	-	120	215	40	3,5	5,480
36226К	-	130	230	40	4,0	6,200
36228К	-	140	250	42	4,0	7,750
36230К	-	150	270	45	4,0	9,750
36232К	-	160	290	48	4,0	15,40
36234К	-	170	310	52	5,0	19,30
36236К	-	180	320	52	5,0	20,40
36238К	-	190	340	55	5,0	24,40
36240К	-	200	360	58	5,0	29,00
36244К	-	220	400	65	5,0	40,00
Серия ширин 0, серия диаметров 3.
36300К	-	10	35	11	1,0	0,057
36301К	-	12	37	12	1,5	0,067
36302К	-	15	42	13	1,5	0,093
36303К	-	17	47	14	1,5	0,122
36304К	-	20	52	15	2,0	0,159
36305К	-	25	62	17	2,0	0,254
36306К	-	30	72	19	2,0	0,383
36307К	-	35	80	21	2,5	0,507
36308К	-	40	90	23	2,5	0,695
36309К	-	45	100	25	2,5	0,927
36310К	-	50	110	27	3,0	1,200
36311К	-	55	120	29	3,0	1,550
36312К	-	60	130	31	3,5	1,940
36313К	-	65	140	33	3,5	2,380
36314К	-	70	150	35	3,5	2,890
36315К	-	75	160	37	3,5	3,470
36316К	-	80	170	39	3,5	4,120
36317К	-	85	180	41	4,0	4,840
36318К	-	90	190	43	4,0	5,650
Серия ширин 1, серия диаметров 9.
1036900К	-	10	22	6	0,5	0,010
1036901К	-	12	24	6	0,5	0,011
1036902К	-	15	28	7	0,5	0,016
1036903К	-	17	30	7	0,5	0,017
1036904К	-	20	37	9	0,5	0,035
1036905К	-	25	42	9	0,5	0,040
1036906К	-	30	47	9	0,5	0,047
1036907К	-	35	55	10	1,0	0,076
1036908К	-	40	62	12	1,0	0,108
1036909К	-	45	68	12	1,0	0,127
1036910К	-	50	72	12	1,0	0,130
1036911К	-	55	80	13	1,5	0,178
1036912К	-	60	85	13	1,5	0,192
1036913К	-	65	90	13	1,5	0,206
1036914К	-	70	100	16	1,5	0,333
1036915К	-	75	105	16	1,5	0,354
1036916К	-	80	110	16	1,5	0,373
1036917К	-	85	120	18	2,0	0,531
1036918К	-	90	125	18	2,0	0,559
1036920К	-	100	140	20	2,0	0,796
1036922К	-	110	150	20	2,0	0,844
1036924К	-	120	165	22	2,0	1,160
1036926К	-	130	180	24	2,5	1,540
1036928К	-	140	190	24	2,5	1,620
1036930К	-	150	210	28	3,0	2,540
1036932К	-	160	220	28	3,0	2,670
1036934К	-	170	230	28	3,0	2,810
1036936К	-	180	250	33	3,0	4,230
1036938К	-	190	260	33	3,0	4,350
1036940К	-	200	280	38	3,5	6,250
1036944К	-	220	300	38	3,5	6,580
1036948К	-	240	320	38	3,5	7,030

Масса подшипников рассчитана для плотности стали 7,85 кг/дм3.
