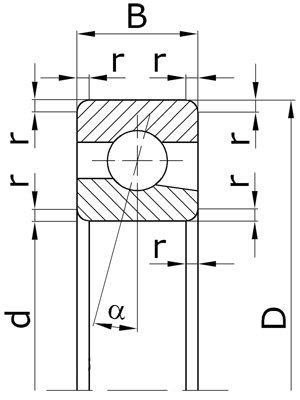

d - номинальный диаметр отверстия внутреннего кольца; D - номинальный диаметр наружный цилиндрической поверхности наружного кольца; B - номинальная ширина подшипника; r - номинальная координата монтажной фаски; α - угол контакта. |
Обозначение | Размеры, мм | Масса, кг | ||||
по ГОСТу | международное | d | D | B | r | |
Серия ширин 0, серия диаметров 3. | ||||||
66303К | - | 17 | 47 | 14 | 1,5 | 0,122 |
66304К | - | 20 | 52 | 15 | 2,0 | 0,159 |
66305К | - | 25 | 62 | 17 | 2,0 | 0,254 |
66306К | - | 30 | 72 | 19 | 2,0 | 0,383 |
66307К | - | 35 | 80 | 21 | 2,5 | 0,507 |
66308К | - | 40 | 90 | 23 | 2,5 | 0,695 |
66309К | - | 45 | 100 | 25 | 2,5 | 0,927 |
66310К | - | 50 | 110 | 27 | 3,0 | 1,200 |
66311К | - | 55 | 120 | 29 | 3,0 | 1,550 |
66312К | - | 60 | 130 | 31 | 3,5 | 1,940 |
66313К | - | 65 | 140 | 33 | 3,5 | 2,380 |
66314К | - | 70 | 150 | 35 | 3,5 | 2,890 |
66315К | - | 75 | 160 | 37 | 3,5 | 3,470 |
66316К | - | 80 | 170 | 39 | 3,5 | 4,120 |
66317К | - | 85 | 180 | 41 | 4,0 | 4,840 |
66318К | - | 90 | 190 | 43 | 4,0 | 5,650 |
66319К | - | 95 | 200 | 45 | 4,0 | 6,250 |
66320К | - | 100 | 215 | 47 | 4,0 | 8,040 |
66322К | - | 110 | 240 | 50 | 4,0 | 10,80 |
66324К | - | 120 | 260 | 55 | 4,0 | 13,70 |
66326К | - | 130 | 280 | 58 | 5,0 | 16,80 |
66328К | - | 140 | 300 | 62 | 5,0 | 20,40 |
66330К | - | 150 | 320 | 65 | 5,0 | 24,40 |
66332К | - | 160 | 340 | 68 | 5,0 | 34,30 |
66334К | - | 170 | 360 | 72 | 5,0 | 40,70 |
Масса подшипников рассчитана для плотности стали 7,85 кг/дм3.
