Подшипники роликовые радиальные с короткими цилиндрическими роликами с однобортовым внутренним кольцом и фасонным упорным кольцом

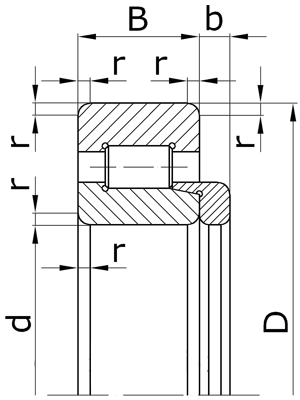

d - номинальный диаметр отверстия внутреннего кольца;

D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;

B - номинальная ширина подшипника;

b - номинальная величина выступания фасонного упорного кольца за торец внутреннего кольца подшипника

r - номинальная координата монтажной фаски.

Основные размеры подшипников
Обозначение		Размеры, мм					Масса, кг
по ГОСТу	международное	d	D	B	b	r	Масса, кг
Серия ширин 0, серия диаметров 3.
62304	-	20	52	15	4	2	0,15
62305	-	25	62	17	4	2	0,24
62306	-	30	72	19	5	2	0,36
62307	-	35	80	21	6	2,5	0,48
62308	-	40	90	23	7	2,5	0,66
62309	-	45	100	25	7	2,5	0,87
62310	-	50	110	27	8	3	1,15
62311	-	55	120	29	9	3	1,45
62312	-	60	130	31	9	3,5	1,85
62313	-	65	140	33	10	3,5	2,25
62314	-	70	150	35	10	3,5	2,75
62315	-	75	160	37	11	3,5	3,25
62316	-	80	170	39	11	3,5	3,90
62317	-	85	180	41	12	4	4,50
62318	-	90	190	43	12	4	5,40
62320	-	100	215	47	13	4	7,70
62322	-	110	240	50	14	4	10,5
62324	-	120	260	55	14	4	13,0
62326	-	130	280	58	14	5	16,5
62328	-	140	300	62	15	5	20,0
62330	-	150	320	65	15	5	27,0
Серия ширин 0, серия диаметров 4.
62406	-	30	90	23	7	2,5	0,75
62407	-	35	100	25	8	2,5	1,00
62408	-	40	110	27	8	3	1,30
62409	-	45	120	29	8	3	1,65
62410	-	50	130	31	9	3,5	2,00
62411	-	55	140	33	10	3,5	2,50
62412	-	60	150	35	10	3,5	3,00
62413	-	65	160	37	11	3,5	3,60
62414	-	70	180	42	12	4	5,25
62415	-	75	190	45	13	4	6,25
62416	-	80	200	48	13	4	7,30
62417	-	85	210	52	14	5	8,70
62418	-	90	225	54	14	5	10,5
62420	-	100	250	58	16	5	14,0
62422	-	110	280	65	17	5	20,0
62424	-	120	310	72	17	6	28,0
62426	-	130	240	78	18	6	36,1
62428	-	140	360	82	18	6	46,8
62430	-	150	380	85	20	6	53,3
Серия ширин 0, серия диаметров 6.
62610	-	50	110	40	8	3,0	1,700
62611	-	55	120	43	9	3,0	2,100
62612	-	60	130	46	9	3,5	2,700
62613	-	65	140	48	10	3,5	3,250
62614	-	70	150	51	10	3,5	3,950
62615	-	75	160	55	11	3,5	4,850
62616	-	80	170	58	11	3,5	5,850
62617	-	85	180	60	12	4,0	6,600
62618	-	90	190	64	12	4,0	7,900
62620	-	100	215	73	13	4,0	12,00
62622	-	110	240	80	14	4,0	19,00
62624	-	120	260	86	14	4,0	24,00
62626	-	130	280	93	14	5,0	30,00
62628	-	140	300	102	15	5,0	37,50
62630	-	150	320	108	15	5,0	45,00
62632	-	160	340	114	15	5,0	53,50
62634	-	170	360	120	15	5,0	62,50
62636	-	180	380	126	-	5,0	73,00

Масса подшипников рассчитана с сепаратором, штампованным из стального листа при плотности стали 7,85 кг/дм3.
