Подшипники роликовые радиальные сферические двухрядные с цилиндрическим отверстием внутреннего кольца

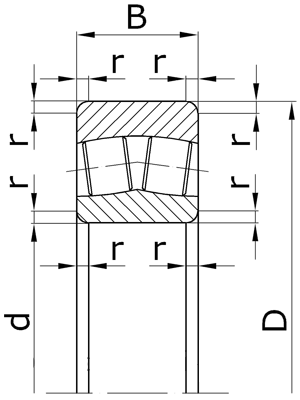

d - номинальный диаметр отверстия внутреннего кольца;

D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;

B - номинальная ширина подшипника;

r - номинальная координата монтажной фаски.

Основные размеры подшипников
Обозначение		Размеры, мм				Масса, кг
по ГОСТу	международное	d	D	B	r	Масса, кг
Серия ширин 0, серия диаметров 5.
53505	22205E	25	52	18	1,5	0,18
53506	22206E	30	62	20	1,5	0,29
53507	22207E	35	72	23	2,0	0,43
53508	22208E	40	80	23	2,0	0,58
53509	22209E	45	85	23	2,0	0,60
53510	22210E	50	90	23	2,0	0,65
53511	22211E	55	100	25	2,5	0,88
53512	22212E	60	110	28	2,5	1,20
53513	22213E	65	120	31	2,5	1,59
53514	22214E	70	125	31	2,5	1,67
53515	22215E	75	130	31	2,5	1,76
53516	22216E	80	140	33	3,0	2,20
53517	22217E	85	150	36	3,0	2,80
53518	22218E	90	160	40	3,0	3,55
53519	22219E	95	170	43	3,5	4,31
53520	22220E	100	180	46	3,5	5,20
53522	22222E	110	200	53	3,5	7,50
53524Н	22224E	120	215	58	3,5	9,30
53526Н	22226E	130	230	64	4,0	11,7
53528Н	22228E	140	250	68	4,0	15,0
53530Н	-	150	270	73	4,0	18,5
53532Н	-	160	290	80	4,0	23,4
53534Н	-	170	310	86	5,0	29,0
53536Н	-	180	320	86	5,0	-
53538Н	-	190	340	92	5,0	-
53540Н	-	200	360	98	5,0	-
53544Н	-	220	400	108	5,0	-
53548Н	-	240	440	120	5,0	-
53552Н	-	260	480	130	6,0	110
53556Н	-	280	500	130	6,0	114
53560Н	-	300	540	140	6,0	145
53564Н	-	320	580	150	6,0	177
53568Н	-	340	620	165	8,0	210
53572Н	-	360	650	170	8,0	256
53576Н	-	380	680	175	8,0	296
53580Н	-	400	720	185	8,0	338
Серия ширин 0, серия диаметров 6.
53608	22308E	40	90	33	2,5	1,03
53609	22309E	45	100	36	2,5	1,40
53610	22310E	50	110	40	3,0	1,90
53611	22311E	55	120	43	3,0	2,40
53612	22312E	60	130	46	3,5	3,10
53613	22313E	65	140	48	3,5	3,70
53614	22314E	70	150	51	3,5	4,35
53615	22315E	75	160	55	3,5	5,40
53616	22316E	80	170	58	3,5	6,60
53617	22317E	85	180	60	4,0	7,40
53618	22318E	90	190	64	4,0	9,30
53619	22319E	95	200	67	4,0	10,3
53620Н	22320E	100	215	73	4,0	13,0
53622Н	22322E	110	240	80	4,0	18,2
53624Н	22324E	120	260	86	4,0	24,0
53626Н	22326E	130	280	93	5,0	28,6
53628Н	22328E	140	300	102	5,0	36,2
53630Н	-	150	320	108	5,0	43,0
53632Н	-	160	340	114	5,0	51,9
53634Н	-	170	360	120	5,0	62,0
53636Н	-	180	380	126	5,0	71,4
53638Н	-	190	400	132	6,0	84,1
53640Н	-	200	420	138	6,0	95,4
53644Н	-	220	460	145	6,0	128
53648Н	-	240	500	155	6,0	157
53652Н	-	260	540	165	8,0	196
53656Н	-	280	580	175	8,0	239
53664Н	-	320	670	200	10	288
53672Н	-	360	750	224	10	430
53680Н	-	400	820	243	10	641
Серия ширин 3, серия диаметров 1.
3053117	-	85	130	34	2,0	2,00
3053118	-	90	140	37	2,5	2,20
3053120	-	100	150	37	2,5	2,35
3053122	-	110	170	45	3,0	3,87
3053124	-	120	180	46	3,0	4,50
3053126	-	130	200	52	3,0	6,37
3053128Н	-	140	210	53	3,0	6,87
3053130Н	-	150	225	56	3,5	8,25
3053132Н	-	160	240	60	3,5	10,3
3053134Н	-	170	260	67	3,5	13,4
3053136Н	-	180	280	74	3,5	17,6
3053138Н	-	190	290	75	3,5	18,8
3053140Н	-	200	310	82	3,5	24,1
3053144Н	-	220	340	90	4,0	31,5
3053148Н	-	240	360	92	4,0	35,5
3053152Н	-	260	400	104	5,0	50,7
3053156Н	-	280	420	106	5,0	54,5
3053160Н	-	300	460	118	5,0	75,8
3053164Н	-	320	480	121	5,0	81,2
3053168Н	-	340	520	133	6,0	109
3053172Н	-	360	540	134	6,0	115
3053176Н	-	380	560	135	6,0	122
3053180Н	-	400	600	148	6,0	155
3053184Н	-	420	620	150	6,0	164
3053188Н	-	440	650	157	8,0	188
3053192Н	-	460	680	163	8,0	216
3053196Н	-	480	700	165	8,0	230
30531/500Н	-	500	720	167	8,0	235
30531/530Н	-	530	780	185	8,0	303
30531/560Н	-	560	820	195	8,0	383
30531/600Н	-	600	870	200	8,0	405
30531/630Н	-	630	920	212	10,0	495
30531/670Н	-	670	980	230	10,0	618
Серия ширин 3, серия диаметров 2.
3053218	-	90	160	52,4	3,0	4,7
3053220	-	100	180	60,3	3,5	6,9
3053222	-	110	200	69,8	3,5	9,9
3053224Н	-	120	215	76	3,5	12,3
3053226Н	-	130	230	80	4,0	14,6
3053228Н	-	140	250	88	4,0	19,2
3053230Н	-	150	270	96	4,0	24,6
3053232Н	-	160	290	104	4,0	31,0
3053234Н	-	170	310	110	5,0	37,7
3053236Н	-	180	320	112	5,0	39,8
3053238Н	-	190	340	120	5,0	48,5
3053240Н	-	200	360	128	5,0	58,4
3053244Н	-	220	400	144	5,0	82,0
3053248Н	-	240	440	160	5,0	111
3053252Н	-	260	480	174	6,0	144
3053256Н	-	280	500	176	6,0	154
3053260Н	-	300	540	192	6,0	198
3053264Н	-	320	580	208	6,0	249
3053268Н	-	340	620	224	8,0	310
3053272Н	-	360	650	232	8,0	344
3053276Н	-	380	680	240	8,0	390
3053280Н	-	400	720	256	8,0	464
3053284Н	-	420	760	272	10,0	550
3053288Н	-	440	790	280	10,0	610
3053292Н	-	460	830	296	10,0	715
3053296Н	-	480	870	310	10,0	830
30532/500Н	-	500	920	336	10,0	1020
30532/530Н	-	530	980	355	12,0	1230
Серия ширин 3, серия диаметров 7.
3053720	-	100	165	52	3,0	5,83
3053722	-	110	180	56	3,0	5,83
3053724	-	120	200	62	3,0	8,33
3053726Н	-	130	210	64	3,0	9,10
3053728Н	-	140	225	68	3,5	10,8
3053730Н	-	150	250	80	3,5	16,4
3053732Н	-	160	270	86	3,5	20,8
3053734Н	-	170	280	88	3,5	22,4
3053736Н	-	180	300	96	4,0	28,4
3053738Н	-	190	320	104	4,0	35,5
3053740Н	-	200	340	112	4,0	43,7
3053744Н	-	220	370	120	5,0	54,8
3053748Н	-	240	400	128	5,0	67,6
3053752Н	-	260	440	144	5,0	93,6
3053756Н	-	280	460	146	6,0	100
3053760Н	-	300	500	160	6,0	132
3053764Н	-	320	540	176	6,0	171
3053768Н	-	340	580	190	6,0	216
3053772Н	-	360	600	192	6,0	228
3053776Н	-	380	620	194	6,0	240
3053780Н	-	400	650	200	8,0	273
3053784Н	-	420	700	224	8,0	363
3053788Н	-	440	720	226	8,0	378
3053792Н	-	460	760	240	10,0	450
3053796Н	-	480	790	248	10,0	503
30537/500Н	-	500	830	264	10,0	595
30537/530Н	-	530	870	272	10,0	665
30537/560Н	-	560	920	280	10,0	708
30537/600Н	-	600	980	300	10,0	921
30537/630Н	-	630	1030	315	10,0	1050
Серия ширин 4, серия диаметров 1.
4053124	-	120	180	60	3,0	5,40
4053126	-	130	200	69	3,0	7,95
4053128Н	-	140	210	69	3,0	8,45
4053130Н	-	150	225	75	3,5	10,5
4053132Н	-	160	240	80	3,5	13,0
4053134Н	-	170	260	90	3,5	17,5
4053136Н	-	180	280	100	3,5	23,0
4053138Н	-	190	290	100	3,5	24,0
4053140Н	-	200	310	109	3,5	30,5
4053144Н	-	220	340	118	4,0	39,5
4053148Н	-	240	360	118	4,0	42,5
4053152Н	-	260	400	140	5,0	64,5
4053156Н	-	280	420	140	5,0	68,5
4053160Н	-	300	460	160	5,0	97,0
4053164Н	-	320	480	160	5,0	100
4053168Н	-	340	520	180	6,0	140
4053172Н	-	360	540	180	6,0	145
4053176Н	-	380	560	180	6,0	150
Серия ширин 4, серия диаметров 7.
4053722	-	110	180	69	3,0	6,85
4053724	-	120	200	80	3,0	10,0
4053726Н	-	130	210	80	3,0	11,0
4053728Н	-	140	225	85	3,5	13,0
4053730Н	-	150	250	100	3,5	19,5
4053732Н	-	160	270	109	3,5	25,0
4053734Н	-	170	280	109	3,5	26,5
4053736Н	-	180	300	118	4,0	33,5
4053738Н	-	190	320	128	4,0	42,0
4053740Н	-	200	340	140	4,0	52,0
4053744Н	-	220	370	150	5,0	65,0
4053748Н	-	240	400	160	5,0	80,5
4053752Н	-	260	440	180	5,0	110
4053756Н	-	280	460	180	6,0	120
4053760Н	-	300	500	200	6,0	155

Масса подшипников рассчитана для плотности стали 7,85 кг/дм3.
