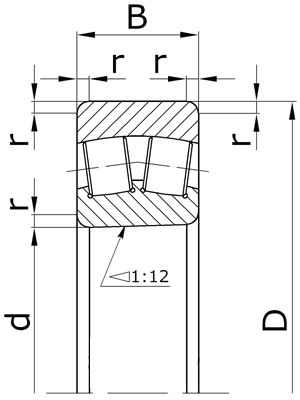

Подшипники роликовые радиальные сферические двухрядные с бортиками на внутреннем кольце с коническим отверстием внутреннего кольца, конусностью 1:12

d - номинальный диаметр отверстия внутреннего кольца;

D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;

B - номинальная ширина подшипника;

r - номинальная координата монтажной фаски.

Основные размеры подшипников
Обозначение Размеры, мм Масса, кг
по ГОСТу международное d D B r
Серия ширин 0, серия диаметров 5.
113505 22205K 25 52 18 1,5 0,18
113506 22206K 30 62 20 1,5 0,29
113507 22207K 35 72 23 2,0 0,43
113508 22208K 40 80 23 2,0 0,58
113509 22209K 45 85 23 2,0 0,60
113510 22210K 50 90 23 2,0 0,65
113511 22211K 55 100 25 2,5 0,88
113512 22212K 60 110 28 2,5 1,20
113513 22213K 65 120 31 2,5 1,59
113514 22214K 70 125 31 2,5 1,67
113515 22215K 75 130 31 2,5 1,76
113516 22216K 80 140 33 3,0 2,20
113517 22217K 85 150 36 3,0 2,80
113518 22218K 90 160 40 3,0 3,55
113519 22219K 95 170 43 3,5 4,31
113520 22220K 100 180 46 3,5 5,20
113522 22222K 110 200 53 3,5 7,50
113524 22224K 120 215 58 3,5 9,30
113526 22226K 130 230 64 4,0 11,7
113528 22228K 140 250 68 4,0 15,0
113530 22230K 150 270 73 4,0 18,5
113532 22232K 160 290 80 4,0 23,4
113534 22234K 170 310 86 5,0 29,0
113536 22236K 180 320 86 5,0 30,5
113538 22238K 190 340 92 5,0 37,4
113540 22240K 200 360 98 5,0 45,0
113544 22244K 220 400 108 5,0 63,0
113548 22248K 240 440 120 5,0 85,0
113552 22252K 260 480 130 6,0 110
113556 22256K 280 500 130 6,0 114
113560 22260K 300 540 140 6,0 145
113564 22264K 320 580 150 6,0 177
113568 - 340 620 165 8,0 210
113572 - 360 650 170 8,0 256
113576 - 380 680 175 8,0 296
113580 - 400 720 185 8,0 338

Серия ширин 0, серия диаметров 6.
113608 22308K 40 90 33 2,5 1,03
113609 22309K 45 100 36 2,5 1,40
113610 22310K 50 110 40 3,0 1,90
113611 22311K 55 120 43 3,0 2,40
113612 22312K 60 130 46 3,5 3,10
113613 22313K 65 140 48 3,5 3,70
113614 22314K 70 150 51 3,5 4,35
113615 22315K 75 160 55 3,5 5,40
113616 22316K 80 170 58 3,5 6,60
113617 22317K 85 180 60 4,0 7,40
113618 22318K 90 190 64 4,0 9,30
113619 22319K 95 200 67 4,0 10,3
113620 22320K 100 215 73 4,0 13,0
113622 22322K 110 240 80 4,0 18,2
113624 22324K 120 260 86 4,0 24,0
113626 22326K 130 280 93 5,0 28,6
113628 22328K 140 300 102 5,0 36,2
113630 22330K 150 320 108 5,0 43,6
113632 22332K 160 340 114 5,0 51,9
113634 22334K 170 360 120 5,0 62,0
113636 22336K 180 380 126 5,0 71,4
113638 22338K 190 400 132 6,0 84,1
113640 22340K 200 420 138 6,0 95,4
113644 22344K 220 460 145 6,0 128
113648 22348K 240 500 155 6,0 157
113652 22352K 260 540 165 8,0 196
113656 22356K 280 580 175 8,0 239
113664 - 320 670 200 10,0 288
113672 - 360 750 224 10,0 430
113680 - 400 820 243 10,0 641
Серия ширин 3, серия диаметров 1.
3113117 - 85 130 34 2,0 2,00
3113118 - 90 140 37 2,5 2,20
3113120 - 100 150 37 2,5 2,35
3113122 23022K 110 170 45 3,0 3,87
3113124 23024K 120 180 46 3,0 4,50
3113126 23026K 130 200 52 3,0 6,37
3113128 23028K 140 210 53 3,0 6,87
3113130 23030K 150 225 56 3,5 8,25
3113132 23032K 160 240 60 3,5 10,3
3113134 23034K 170 260 67 3,5 13,4
3113136 23036K 180 280 74 3,5 17,6
3113138 23038K 190 290 75 3,5 18,6
3113140 23040K 200 310 82 3,5 24,1
3113144 23044K 220 340 90 4,0 31,5
3113148 23048K 240 360 92 4,0 35,5
3113152 23052K 260 400 104 5,0 50,7
3113156 23056K 280 420 106 5,0 54,5
3113160 23060K 300 460 118 5,0 75,8
3113164 23064K 320 480 121 5,0 81,2
3113168 23068K 340 520 133 6,0 109
3113172 23072K 360 540 134 6,0 115
3113176 23076K 380 560 135 6,0 122
3113180 23080K 400 600 148 6,0 155
3113184 - 420 620 150 6,0 164
3113188 - 440 650 157 8,0 188
3113192 - 460 680 163 8,0 216
3113196 - 480 700 165 8,0 230
31131/500 - 500 720 167 8,0 235
31131/530 - 530 780 185 8,0 303
31131/560 - 560 820 195 8,0 383
31131/600 - 600 870 200 8,0 403
31131/630 - 630 920 212 10,0 495
31131/670 - 670 980 230 10,0 618
31131/710 - 710 1030 236 7,5 665
31131/750 - 750 1090 250 7,5 790
31131/800 - 800 1150 258 7,5 900
31131/850 - 850 1220 272 7,5 1070
31131/900 - 900 1280 280 7,5 1180
31131/950 - 950 1360 300 7,5 1440
31131/1000 - 1000 1420 308 7,5 1590
31131/1060 - 1060 1500 325 9,5 1870
31131/1120 - 1120 1580 345 9,5 2190
Серия ширин 3, серия диаметров 2.
3113218 23218K 90 160 52,4 3,0 4,7
3113220 23220K 100 180 60,3 3,5 6,9
3113222 23222K 110 200 69,8 3,5 9,9
3113224 23224K 120 215 76 3,5 12,3
3113226 23226K 130 230 80 4,0 14,6
3113228 23228K 140 250 88 4,0 19,2
3113230 23230K 150 270 96 4,0 24,5
3113232 23232K 160 290 104 4,0 31,0
3113234 23234K 170 310 110 5,0 37,7
3113236 23236K 180 320 112 5,0 39,8
3113238 23238K 190 340 120 5,0 48,5
3113240 23240K 200 360 128 5,0 58,4
3113244 23244K 220 400 144 5,0 82,0
3113248 23248K 240 440 160 5,0 111
3113252 23252K 260 480 174 6,0 144
3113256 23256K 280 500 176 6,0 154
3113260 23260K 300 540 192 6,0 198
3113264 23264K 320 580 208 6,0 249
3113268 - 340 620 224 8,0 310
3113272 - 360 650 232 8,0 344
3113276 - 380 680 240 8,0 390
3113280 - 400 720 256 8,0 464
3113284 - 420 760 272 10,0 550
3113288 - 440 790 280 10,0 610
3113292 - 460 830 296 10,0 715
3113296 - 480 870 310 10,0 830
31132/500 - 500 920 336 10,0 1020
31132/530 - 530 980 355 12,0 1230
Серия ширин 3, серия диаметров 7.
3113720 23120K 100 165 52 3,0 5,83
3113722 23122K 110 180 56 3,0 5,83
3113724 23124K 120 200 62 3,0 8,33
3113726 23126K 130 210 64 3,0 9,10
3113728 23128K 140 225 68 3,0 10,8
3113730 23130K 150 250 80 3,5 16,4
3113732 23132K 160 270 86 3,5 20,8
3113734 23134K 170 280 88 3,5 22,4
3113736 23136K 180 300 96 4,0 28,4
3113738 23138K 190 320 104 4,0 35,5
3113740 23140K 200 340 112 4,0 43,7
3113744 23144K 220 370 120 5,0 54,8
3113748 23148K 240 400 128 5,0 67,6
3113752 23152K 260 440 144 5,0 93,6
3113756 23156K 280 460 146 6,0 100
3113760 23160K 300 500 160 6,0 132
3113764 23164K 320 540 176 6,0 171
3113768 23168K 340 580 190 6,0 216
3113772 23172K 360 600 192 6,0 228
3113776 - 380 620 194 6,0 240
3113780 - 400 650 200 8,0 273
3113784 - 420 700 224 8,0 363
3113788 - 440 720 226 8,0 378
3113792 - 460 760 240 8,0 450
3113796 - 480 790 248 10,0 503
31137/500 - 500 830 264 10,0 595
31137/530 - 530 870 272 10,0 665
31137/560 - 560 920 280 10,0 703
31137/600 - 600 980 300 10,0 921
31137/630 - 630 1030 315 10,0 1050
31137/670 - 670 1090 336 7,5 1250
31137/710 - 710 1150 345 9,5 1420
31137/750 - 750 1220 365 9,5 1690
31137/800 - 800 1280 375 9,5 1870
31137/850 - 850 1360 400 12,0 2250
31137/900 - 900 1420 412 12,0 2480

Масса подшипников рассчитана для плотности стали 7,85 кг/дм3.
